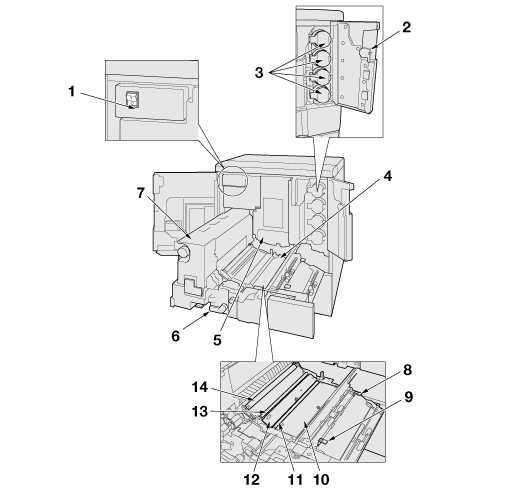

Composants internes de la machine
N° | Nom | Description |
|---|---|---|
1 | Interrupteur principal | Exclusivement réservé au technicien SAV. pour mettre la machine sous et hors tension. Veillez à ne pas l'actionner lors des opérations habituelles. |
2 | Porte d'accès au toner | Ouverture à droite pour l'ajout de toner. |
3 | Couvercle de cartouche de toner (J, M, C, N) | Déverrouillé et ouvert pour placer la flacon de toner. Les flacons de toner sont au nombre de quatre, un pour chacune des quatre couleurs : jaune (J), magenta (M), cyan (C) et noir (N). |
4 | Unité de transport de fixation | Retirée pour l'élimination de bourrage papier. Pour manipuler les leviers et boutons de l'unité de fixation de transfert, suivez les instructions qui s'affichent à l'écran en cas de bourrage papier. |
5 | Unité tambour | Forme l'image. |
6 | Levier [M1] | Ouverture vers la gauche pour retirer l'unité de fixation de transfert afin d'éliminer un bourrage papier. |
7 | Unité de transfert | Fixe le toner sur le papier. |
8 | Ressort à lame (arrière) | Stabilise le transfert du support. Prévient aussi le dépôt de résidus de colle dans la section de transfert. |
9 | Ressort à lame (avant) | Stabilise le transfert du support. Prévient aussi le dépôt de résidus de colle dans la section de transfert. |
10 | Capot [M2] | Ouvert pour enlever du papier coincé dans la machine ou pour le nettoyage. |
11 | Rouleau de prétransfert 1 | Achemine le support. |
12 | Capot [M3] | Ouvert pour enlever du papier coincé dans la machine ou pour le nettoyage. |
13 | Rouleau de prétransfert 2 | Achemine le support. |
14 | Rouleau de transfert secondaire | Transfère le toner sur le support. |
