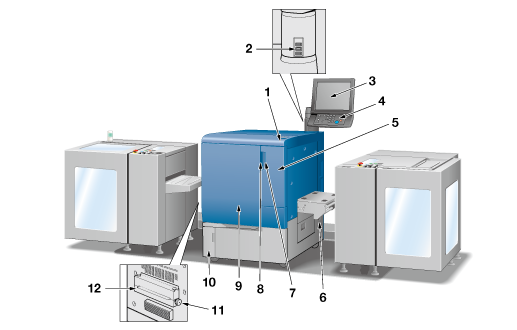

Composants externes de la machine
N° | Nom | Description |
|---|---|---|
1 | Interrupteur secondaire | Permet d'allumer ou d'éteindre la machine. |
2 | Port de service (USB 2.0 Type A | Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. |
3 | Ecran tactile | Affiche les écrans tels que l'écran [MACHINE] pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires. |
4 | Panneau de contrôle | Permet de sélectionner divers réglages et opérations sur la machine. |
5 | Porte d'accès au toner | S'ouvre pour remettre du toner. |
6 | Section d'entrée | Installe le support de l'enrouleur de bobines RW-101 dans la machine. |
7 | Poignée de la porte d'accès au toner | A tirer vers la droite pour ouvrir la porte d'accès au toner. |
8 | Poignée de la porte avant de la machine | À tirer vers la gauche pour ouvrir la porte avant de la machine. |
9 | Porte avant | Ouverte pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal. |
10 | Porte de boîte de récupération toner | S'ouvre pour remplacer la réservoir de toner usagé. |
11 | Molette d'avancement | A tourner vers la droite pour transférer le support dans la machine vers la section de sortie. |
12 | Section de sortie | Sort le support de la machine. |

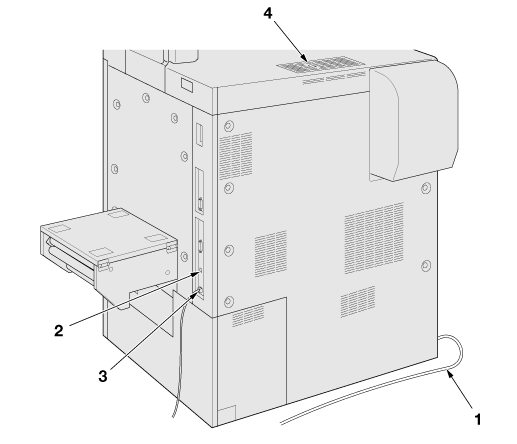

N° | Nom | Description |
|---|---|---|
1 | Cordon d'alimentation | Transmet l'énergie électrique à la machine. |
2 | Port de service (USB 2.0 Type B | Permet d'utiliser la machine comme imprimante USB. |
3 | Port réseau (10Base-T/100Base-TX/1000Base-T) | Reçoit un câble Ethernet afin d'utiliser la machine telle quelle ou comme imprimante réseau. |
4 | Filtre anti-poussière | Equipe le ventilateur de refroidissement pour éviter la pénétration de la poussière. |
