Régler la position du guide du guide du support
Si l'erreur persiste, effectuez la procédure suivante :
Avant de régler le rouleau d'alignement, exécutez les points suivants. Pour en savoir plus, voir Papier penché d'un côté.
Vérifier la tension du support
Vérifier la position du support et les pièces
Enlever les résidus de colle sur les pièces
Réglez la position du guide du support (arrière) du rouleau de tension 1 qui est réglé à la position de référence (35 mm / 1,38" de la surface métallique) pour ne pas endommager le bord du support.

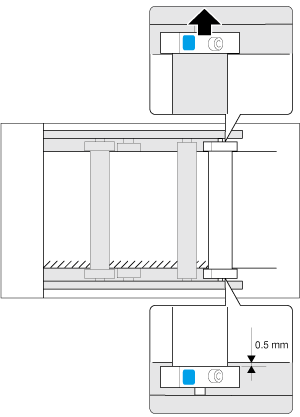

Si la face intérieure du support est endommagée ou déchirée, déplacez légèrement le côté arrière du guide du support vers vous. Déplacez la pièce par incréments de 0,5 mm / 0.02".

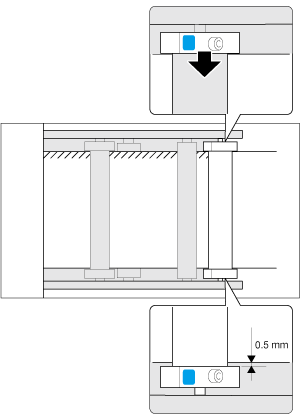

Si la face extérieure du support est endommagée ou déchirée, déplacez légèrement le côté arrière du guide du support vers l'arrière. Déplacez la pièce par incréments de 0,5 mm / 0.02".
Le guide du support (avant) du rouleau de tension 1 doit être éloigné de 0,5 mm (±0,25 mm) / 0,02" (±0,01") des plaques métalliques de l'unité.
Si le support touche légèrement un des guides du support (supports du rouleau de tension 1) pendant 20 secondes au moins en avançant, le problème d'ondulation sera résolu. (L'illustration ci-dessous donne un exemple de support touchant légèrement le guide du support (arrière). )
Si l'erreur persiste, accédez à Régler le rouleau d'alignement.
