[Mire réglage]
Vous pouvez imprimer une mire et les points d'échelle de mesure. La saisie de la valeur mesurée règle l'agrandissement et la position d'impression.

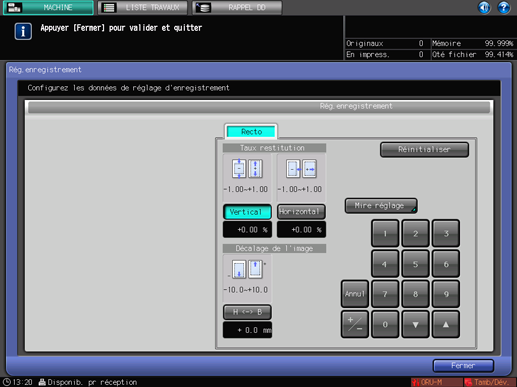

Appuyez sur [Rég.enregistrement] sur l'écran [MACHINE].

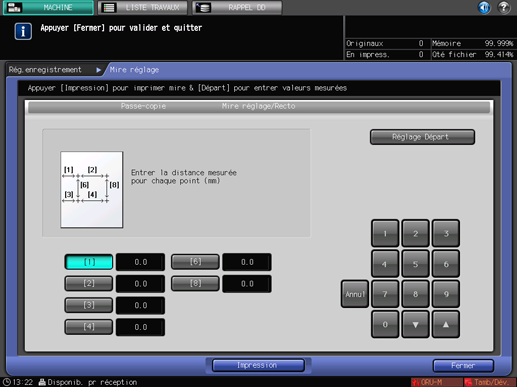

Appuyez sur [Mire réglage].
Appuyez sur [Impression].
Appuyez sur Départ sur le panneau de contrôle.
La mire de test est imprimée.

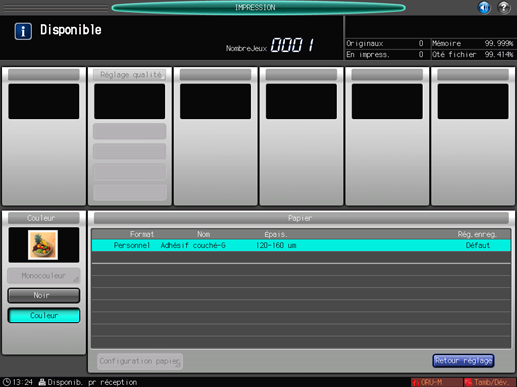

Appuyez sur [Retour réglage].
Mesurez la longueur des lignes numérotées de [1] à [8] ([5] et [7] étant omis) sur la mire imprimée.
Pour [1] et [3], mesurez la longueur de la ligne verticale au bord du support.

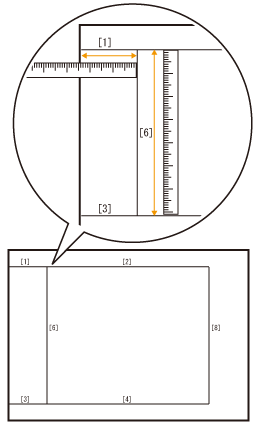

L'illustration donne un exemple de mesure des lignes [1] et [6].
Vous pouvez entrer les valeurs par incréments de 0,1 mm.
Prenez soin de noter la valeur mesurée.
Appuyez sur le numéro correspondant à chaque point et entrez la valeur mesurée à l'aide du clavier de l'écran tactile ou avec [
], [
].
Appuyez sur [Effacer] pour réinitialiser la valeur.
Appuyez sur [Réglage Départ].
Appuyez sur [Fermer].
L'exécution de la [Mire réglage] est terminée.
Pour procéder à un réglage fin, définissez le réglage dans Réglage Taux restitution/Décalage image.
