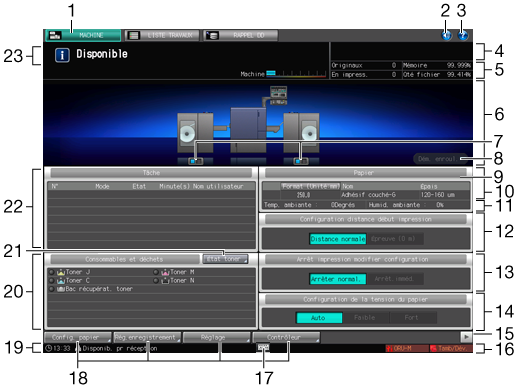

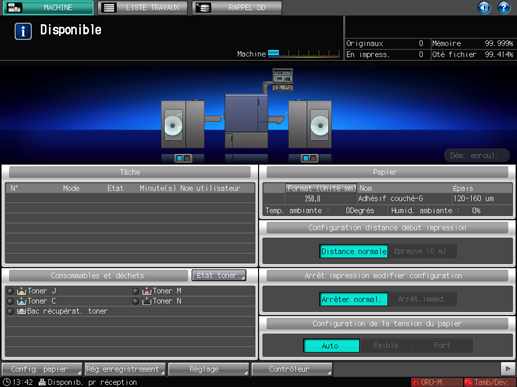

Ecran [MACHINE] (écran tactile de la machine)

1

Onglet [MACHINE]

Affiche l'écran [MACHINE].

2

Info. Audio/Voix M/A

Active/désactive les informations sonores/vocales.

3

Aide

Affiche le message d'aide qui renseigne sur l'écran affiché. Sur certains écrans, la touche d'aide est estompée et les messages d'aide ne s’affichent pas.

Lorsque l'écran [MACHINE] est affiché, il indique les instructions d'approvisionnement toner et de remplacement du bac de récupération toner.

4

Indicateur Comptage

Affiche le nombre d'impressions, le nombre de jeux et le numéro de la tâche en cours d'impression.

5

Indicateur Gestion machine

Affiche le nombre de tâches réservées, la quantité de mémoire restante, le nombre d'originaux et le nombre de fichiers.

6

Affichage de la configuration machine

Affiche la configuration de la machine et des options.

7

Voyants d'état de l'enrouleur de bobines RW-101/RW-201

Affichent l'état des enrouleurs de bobines RW-101 et RW-201. Ils s'éclairent en bleu lorsque les enrouleurs de bobines sont en ligne et en rouge lorsque les enrouleurs sont hors ligne.

8

[Dém. enroul.] / [Arrêt enroul.]

Appuyez pour enrouler le support.

9

[Format] / [Format (Unité:mm)]

Alterne l'indication de format personnalisé entre [Personnalisé] et les dimensions actuelles en millimètres/pouces. Les formats sont affichés en millimètres par défaut. Vous pouvez alterner entre millimètres et pouces sur l'écran [UTILITAIRE]. Pour en savoir plus, voir Choix de l'unité : sélection de l'unité d'expression des valeurs.

10

Indicateur d'information papier

Affiche le format, le nom et l'épaisseur (le grammage) du papier. Pour en savoir plus, voir Réglage papier. La sélection [Epaisseur] (μm) est affichée par défaut. Vous pouvez commuter entre [Epaisseur] (μm) et [Grammage] (g/m2) sur l'écran [Conf. comm. épaisseur/grammage] sous [UTILITAIRE]. Pour en savoir plus, voir Conf. comm. épaiss./grammage.

11

[Temp. extérieure] et [Humidité extérieure]

Affiche la température et l'humidité extérieures détectées par le capteur de température et d'humidité installé sur la machine.

12

Conf.décal.déb.impr.

Alterne entre [Distance normale] et [Épreuve (0 m)].

[Distance normale] : correspond à une longueur du support défini. Le décalage spécifié dans Config.décalage début impresssion : spécifier le décalage du début d'impression est acheminé avant le lancement de l'impression.

[Épreuve (0 m)] : ce réglage sert à réduire la quantité de papier acheminé avant le début de l'impression afin de réduire la consommation papier.

13

Arrêt impression modifier configuration

Alterne entre [Arrêter normal] et [Arrêt. imméd.].

[Arrêter normal] : l' image imprimée s'arrête après avoir été enroulée sur l'enrouleur de bobines RW-201.

[Arrêt. imméd.] : arrêt de l'impression près de la section de sortie afin de vérifier l'état d'impression.

14

Indicateur configuration de la tension du papier

Alterne la tension papier entre [Auto], [Faible] et [Fort].

15

Sélecteur des touches de fonctions machine

Alterne l'affichage des touches de fonctions de la machine.

16

Indicateur Etat machine/Droite

Affiche [Toner], [Appel SAV], [Tamb/Dév.], [ORU-M], [Rotation]. Un maximum de 4 indicateurs grand format peuvent être affichés. En cas d'affichage d'au moins 5 indicateurs, des petites icônes sans texte se substituent aux indications à partir du 5^e. Le nombre maximum d'éléments affichés s'élève à 7, dont 3 icônes de taille normale et 4 icônes de petite taille. L'affichage de [Four A] et [Four  B] dépend des réglages. Pour en savoir plus, contactez votre technicien SAV.

17

Icône touche-touche programmable

Lorsque vous utilisez le panneau distant en temps réel, vous pouvez afficher les touches du panneau de contrôle sur un écran d'ordinateur et sur l'écran tactile. Cliquez n'importe où sur la barre noire affichée avec l'icône. C'est le seul cas possible. Lorsque vous quittez l'écran qui affiche les touches, l'affichage des touches disparaît. Pour en savoir plus, voir Commande à distance de la machine (Panneau distant).

18

Zone d'affichage des touches de fonctions machine

Configuration papier : définit les réglages papier.

Registration Adj.: réglage de l'agrandissement et de la position d'impression.

Réglage : définit la configuration machine et les réglages d'impression.

Contrôleur : configure le contrôleur.

Catalogue papier : enregistre ou supprime la configuration papier.

19

Indicateur Etat machine/Gauche

Affiche l'heure actuelle ou l'état du contrôleur d'image.

20

Zone Indicateurs consommables et déchets

Affiche le niveau actuel de toner. Le voyant rouge indique que le bac de récupération toner est plein.

Le nombre de cartouches de toner remplacées peut être comptabilisé. Pour en savoir plus, contactez votre technicien SAV.

21

État toner

Affiche le niveau actuel de toner.

22

Zone d'affichage des tâches

Affiche l'état actuel des tâches demandées à la machine. En cas de tâches incomplètes, la touche [Hist. incomplet] s'affiche.

23

Zone des messages

Affiche les messages concernant l'état actuel de la machine ou l'opération requise.
