Décalage gamma imprimante : réglage du dégradé et de la densité du fond des mises en surbrillance
Modifiez la courbe gamma de l'imprimante pour régler la densité des dégradés et du fond dans les hautes lumières. Ce réglage est nécessaire quand la reproductibilité des couleurs varie en fonction de la sélection de trame.
Effectuez ce réglage après la sélection de [Réglage auto gamma] dans [Effectuer réglage] sur l'écran [Menu Réglage] ou la sélection de [Réglage auto gamma] accessible sur l'écran [Menu Utilitaire] en appuyant sur [Réglage administrateur] - [Configuration système] - [Réglages expert] - [Effectuer réglage] pour finaliser le réglage automatique gamma. Pour en savoir plus sur le [Réglage auto gamma], voir Effectuer réglage : réglage en mode réglage ou Effectuer réglage : exécution des opérations de réglage.
Ce réglage est particulièrement recommandé lorsque le gamma imprimante nécessite un réglage fin.
Suivez la procédure consignée dans Config. administrateur pour afficher l'écran [Menu fonctions administrateur].

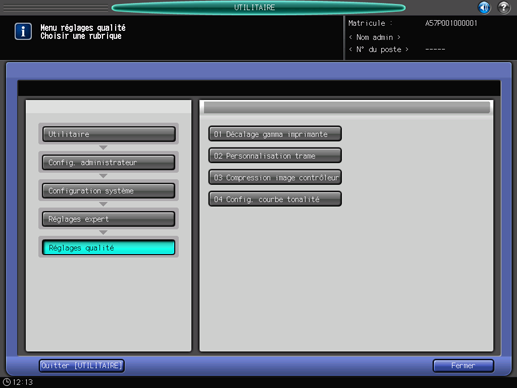

Appuyez sur [Configuration système] dans le [Menu Réglage administrateur] et appuyez consécutivement sur [Réglages expert], [Réglage qualité] et [Décalage gamma imprimante].

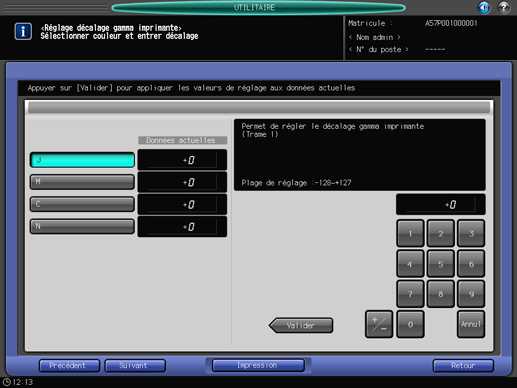

L'écran [Réglage décalage gamma imprimante] s'affiche.
Utilisez les touches [Suivant] et [Précédent] pour sélectionner la trame à régler.
Contone est la trame utilisée dans les textes quand Trame 1 ou Trame 2 est sélectionnée et en conséquence ne nécessite pas ce réglage.
Appuyez sur [Impression].

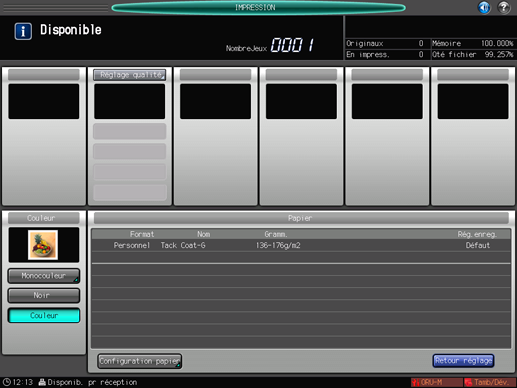

L'écran [IMPRESSION] s'affiche.
Vérifiez la configuration papier sur l'écran et appuyez sur la touche Départ du panneau de contrôle.
Pour modifier la configuration papier, appuyez sur [Configuration papier] et spécifiez le papier à utiliser dans [Modifier] ou [Rappeler].
La mire de test est imprimée.
Pour imprimer une mire de test, appuyez sur [Arrêt imméd.] sur l'écran [MACHINE] de l'écran tactile de la machine. Cela vous permet de visualiser la mire de test près de la section de sortie.
Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage décalage gamma imprimante].
Vérifiez la mire imprimée.
Vérifiez que les mises en évidence de C et noir démarrent uniformément et sont alignées sur la ligne de base grise [1].
Procédez au réglage si nécessaire.
Appuyez sur la touche de couleur (C ou N) à régler, puis utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer la valeur de réglage souhaitée.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : ‑128 (clair) à +127 (foncé)
Répétez les étapes 4 à 8 jusqu'à obtention du résultat souhaité.

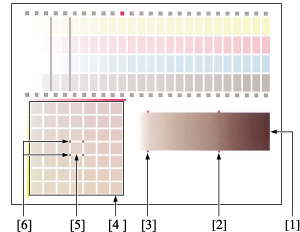

Ensuite en examinant la mire de dégradés de gris [1] créée avec C, M et J, vérifiez que l'équilibre des gris est uniforme dans les sections de carrés [2] et [3].
En cas de différence dans l'équilibre des gris, appuyez sur la touche de couleur (Y ou M) à régler, puis utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer la valeur de réglage souhaitée.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : ‑128 (clair) à +127 (foncé)
Suivez la procédure ci-dessous pour régler la balance des gris.
Examinez les 49 pastilles de gris [4] créées avec C, M et J. Ces 49 cellules montrent que M devient foncé vers la droite, et J devient plus foncé vers le bas. C reste fixe. La couleur de la pastille au centre [5] est la même que le gris [3].
La couleur des pastilles situées aux quatre coins [6] de la pastille [5] est la même que le gris [2]. Sélectionnez le gris de même teinte que celle du gris [6] parmi les 49 pastilles.
Lorsque la pastille appropriée est située dans la zone inférieure droite de la pastille centrale [5] : réglez M et J dans le sens positif.
Lorsque la pastille appropriée est située dans la zone supérieure gauche de la pastille centrale [5] : réglez M et J dans le sens négatif.
Appuyez sur [Impression].
L'écran [IMPRESSION] s'affiche.
Vérifiez la configuration papier sur l'écran et appuyez sur la touche Départ du panneau de contrôle.
La mire de test est imprimée.
Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage décalage gamma imprimante].
Répétez les étapes 10 à 13 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour] pour revenir à l'écran [Menu Réglages qualité].
