Réglage papier : enregistrement des conditions papier

Enregistrez les réglages papier fréquemment utilisés en tant que profils papier. Vous pouvez configurer le papier en rappelant le profil papier qui convient.

Cette section décrit comment sélectionner et enregistrer un profil papier.

  • Vous pouvez également enregistrer des profils papier en utilisant [Enr./suppr.régl.pap.] sur l'écran [MACHINE]. Pour en savoir plus, voir Réglage papier.

  • Pour en savoir plus sur le réglage papier du magasin, sur l'enregistrement d'un réglage papier utilisé en tant que profil papier et sur les modalités de rappel des profils papier, voir Réglage papier.

Le réglage papier comprend les 5 conditions suivantes qui peuvent être spécifiées à votre convenance.

Paramètre de réglage

Description

Options de réglage

Type de papier

Les sept types de papier suivants sont disponibles en fonction de la qualité du papier.

Normal, Adhésif normal, Adhésif couché-G, Adhésif couché-M, Adhésif PP (pap.synth.), Film PP adhésif, Film PET adhésif

Nom du profil

Entrez le nom du profil papier désiré.

Vous pouvez entrer un maximum de 50 caractères à un octet (25 caractères à deux octets).

Epaisseur (grammage)

Parmi les options proposés à l'écran, sélectionnez celui qui correspond au papier utilisé.

Si vous sélectionnez [Grammage] dans [Conf. comm. épaiss./grammage.], [Grammage] et les unités de grammage s’affichent.

Les épaisseurs (grammages) disponibles varient en fonction du type de papier.

Conf. épaisseur (Normal) :

90-110 μm

111-130 μm

131-160 μm

161-210 μm

Conf. épaisseur (Adhésif) :

120-160 μm

161-195 μm

196-250 μm

Vitesse d'impression :

Elevé, Moyen, Faible, Chargement auto

Config. grammage :

81-91 g/m2 / 22-24 lb Bond

92-105 g/m2 / 25-28 lb Bond

106-135 g/m2 / 29-36 lb Bond

136-176 g/m2 / 37-47 lb Bond

177-216 g/m2 / 48-57 lb Bond

217-256 g/m2 / 58-68 lb Bond

Changer unité :

g/m2, Duodecimo-kg, Octavo-kg, lb Bond, lb Index, lb Cover

Rég. enregistrement

Réglez la position d'impression (restitution et décalage image).

Restitution : verticalement, -1,00 à 1,00 (1 pas = 0,01%) ; horizontalement, -1,00 à 1,00 (1 pas = 0,01%)

Décalage image : haut/bas, -10,0 à +10,0 (1 pas = 0,1 mm)

Réglages procédé

Vous pouvez ajuster les réglages de transfert/séparation/fixation, ainsi que les réglages Augm.temp.initiale four, Réduction quantité toner, Rég. dens. JMC/papier, Rég. dens. N par papier, Bour. si erreur centrage, Mode NB papier épais, Séparation papier four/Niveau soufflerie, Modification de la pression de fixation.

Pour en savoir plus sur la détection de bourrage par défaut de centrage, voir Configuration bourrage tâche impression : réglage de la détection du bourrage dû à un défaut d'alignement.

Par défaut, [Réglages procédé] n'est pas affiché. Contactez le technicien SAV.

Réglage sortie 2e transfert : -50 à +50

Séparation AC : -600 à +600

Séparation DC : -60 à +60

Température rouleau four supérieur : -20 à +20

Ecart température bord/centre rouleau four: -10 à +10

Température rouleau inférieur fixation : -15 à +10

Réglage vitesse fixation : -200 à +200

Réglage boucle (sortie-four) : -20 à +20

Augmentation température initiale fixation : Auto, Non

Enregistrement quantité toner : Oui, Non

Réglage densité par papier (JMC) : 0 (Normal), +1, +2, +3 (max.)

Réglage densité par papier (N) : 0 (Normal), +1, +2, +3 (max.)

Détection bourrage par défaut de centrage : Détecter, Ne pas détecter

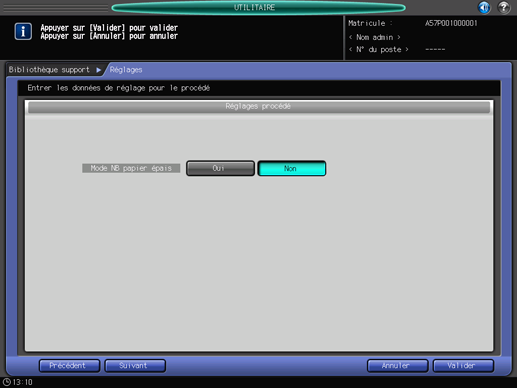

Mode NB papier épais : Oui, Non

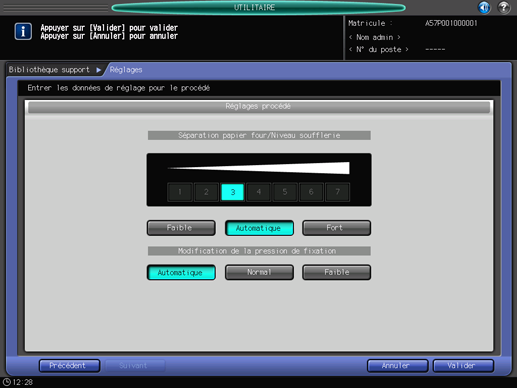

Séparation air fixation/niveau soufflerie : 1 (Faible) à 7 (Fort), Auto (3)

Modification de la pression de fixation : Automatique, Normal, Faible

Description des types de papier

Nom du papier

Description

Normal

Le papier normal n'est généralement pas du papier recyclé. La plage d'épaisseur disponible est comprise entre 90 μm et 210 μm (81 g/m2 et 176 g/m2 / 22 lb Bond et 47 lb Bond pour le grammage).

Adhésif normal

Le papier adhésif normal n'est pas couché. La plage d'épaisseur disponible est comprise entre 120 μm et 250 μm (136 g/m2 et 256 g/m2 / 37 lb Bond et 68 lb Bond pour le grammage).

Adhésif couché-G

Papier brillant. La plage d'épaisseur disponible est comprise entre 120 μm et 250 μm (136 g/m2 et 256 g/m2 / 37 lb Bond et 68 lb Bond pour le grammage).

Adhésif couché-M

Papier mat. La plage d'épaisseur disponible est comprise entre 120 μm et 250 μm (136 g/m2 et 256 g/m2 / 37 lb Bond et 68 lb Bond pour le grammage).

Adhésif PP (pap.synth.)

L'adhésif PP présente les avantages à la fois du papier et du film tels que la longévité, la résistance à l'eau et aux produits chimiques. La plage d'épaisseur disponible est comprise entre 120 μm et 160 μm (136 g/m2 et 176 g/m2 / 37 lb Bond et 47 lb Bond pour le grammage).

Film PP adh.

Film PP adhésif. La plage d'épaisseur disponible est comprise entre 120 μm et 160 μm (136 g/m2 et 176 g/m2 / 37 lb Bond et 47 lb Bond pour le grammage).

Film PET adhésif

Papier adhésif en film PET. La plage d'épaisseur disponible est comprise entre 120 μm et 195 μm (136 g/m2 et 216 g/m2 / 37 lb Bond et 57 lb Bond pour le grammage).

Ajouter/Modifier l'enregistrement des conditions papier

  1. Suivez la procédure consignée dans Config. utilisateur pour afficher l'écran [Menu fonctions utilisateur].

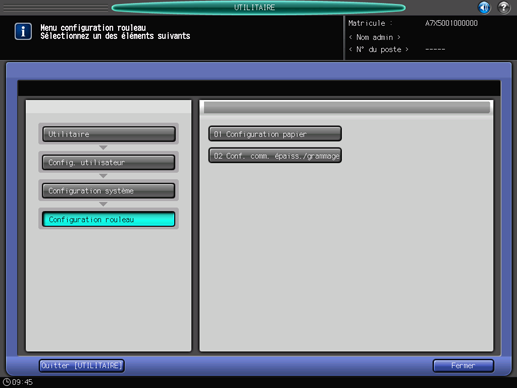

  2. Appuyez sur [Configuration système] sur l'écran [Menu fonctions utilisateur], puis consécutivement sur [Configuration rouleau] et [Configuration papier].

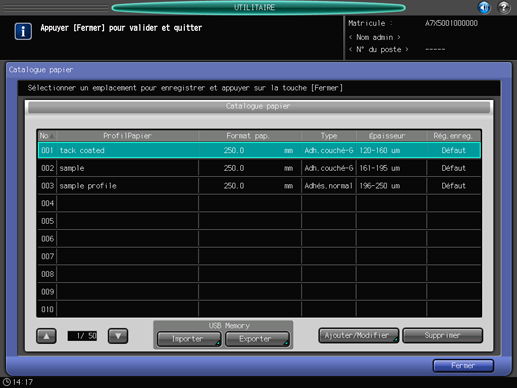

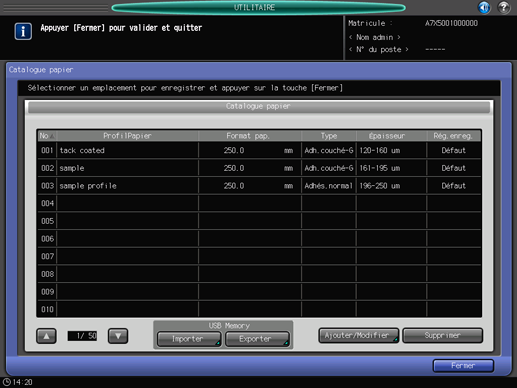

    L'écran [Enr./suppr.régl.pap.] s'affiche.

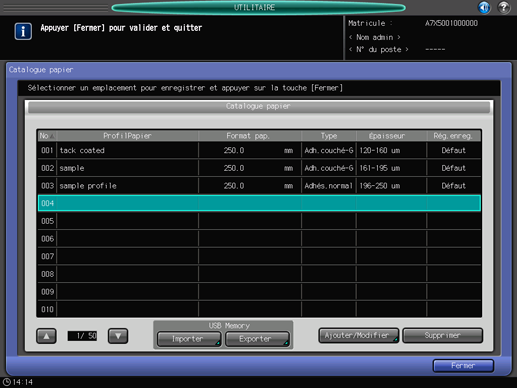

  3. Sélectionnez la destination pour enregistrer les conditions papier.

    Sélectionnez la ligne de la destination et appuyez sur [Ajouter/Modifier].

    • Pour modifier des conditions papier préalablement enregistrées, sélectionnez la ligne correspondante.

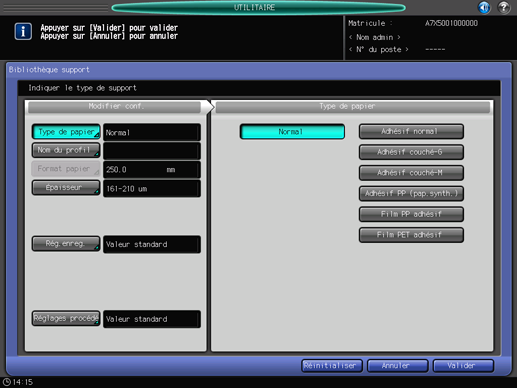

    L'écran [Bibliothèque support] s'affiche.

  4. Sélectionnez un des boutons situés sous [Type de papier].

  5. Appuyez sur [Valider].

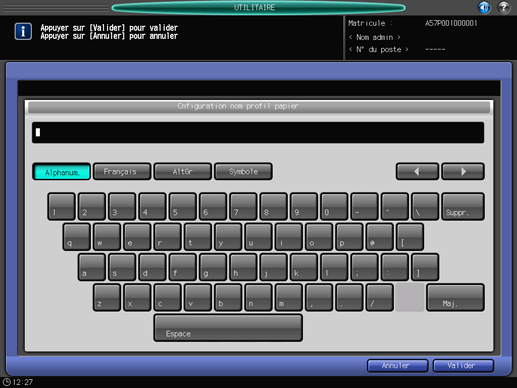

    • Entrez le nom du profil papier désiré. Vous pouvez entrer un maximum de 50 caractères à un octet (25 caractères à deux octets).

    • Appuyez sur [Valider].

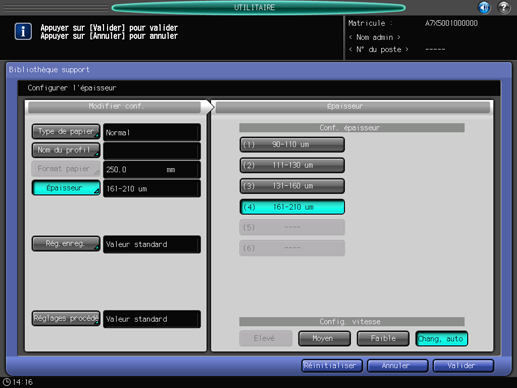

  6. Appuyez sur [Épaisseur] ou [Grammage].

    • L'écran [Épaisseur] ou [Grammage] s'affiche. La variété de sélection dépend du type de papier. Sélectionnez un bouton qui convient sous [Conf. épaisseur] ou [conf. grammage].

    • Si [Grammage] est défini [Conf. comm. épaiss./grammage], sélectionnez un bouton d'unité de grammage sous [Changer unité] L'écran affiche le grammage papier dans l'unité sélectionnée.

    • Vous pouvez sélectionner une vitesse de traitement avec les touches figurant sous [Réglage vitesse]. Les réglages de vitesse disponibles varient en fonction du type de papier et de l'épaisseur (du grammage). Sélectionnez le bouton qui convient.

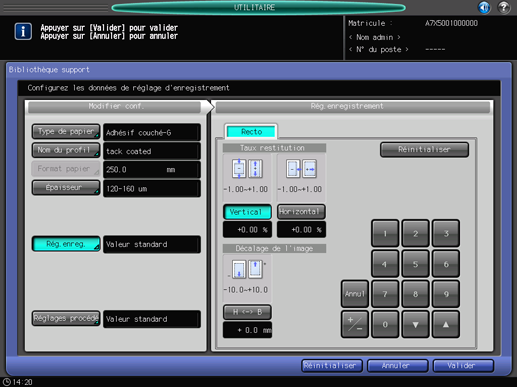

  7. Appuyez sur [Rég. enreg.].

    • Sélectionnez l'élément à régler dans [Taux restitution] ou [Décalage de l'image] et appuyez sur le clavier de l'écran tactile, [], [] ou le clavier du panneau de contrôle pour entrer les valeurs.

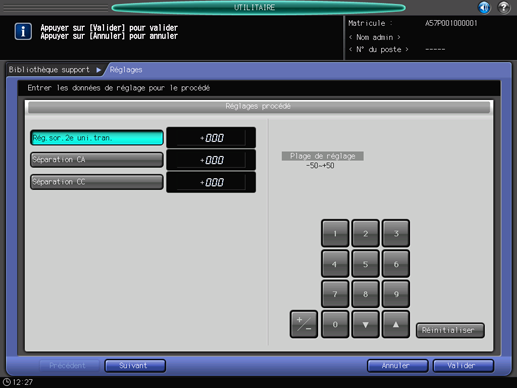

  8. Appuyez sur [Réglages procédé].

    • Par défaut, Réglages procédé n'est pas affiché. Si vous souhaitez utiliser la fonction Réglages procédé dans le réglage papier, contactez le technicien SAV.

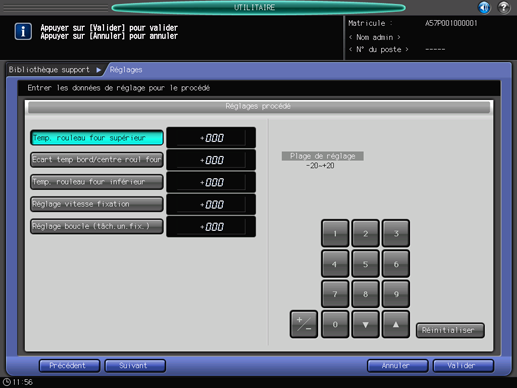

    • Pour effectuer le [réglage boucle (sortie-four)] affiché en appuyant sur la touche [Suivant] de l'écran où est affiché [Réglage sortie 2e transfert], sélectionnez l'élément à régler et appuyez sur le clavier de l'écran tactile, [], [] ou sur le clavier du panneau de contrôle pour entrer les valeurs.

    • Appuyez sur [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Suivant] pour afficher l'écran de réglage.

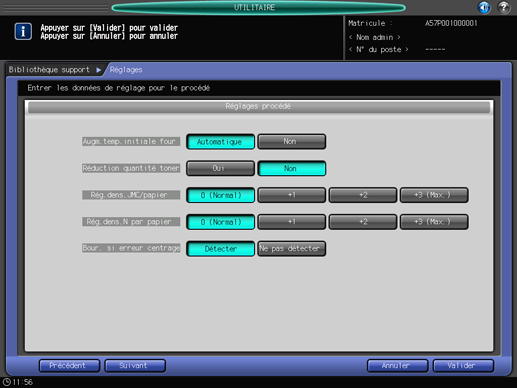

    • Effectuez les réglages des éléments suivants.
      [Augm.temp.initiale four], [Réduction quantité toner], [Rég. dens. JMC/papier], [Rég. dens. N par papier], [Bour. si erreur centrage], [Mode NB papier épais], [Séparation papier four/Niveau soufflerie], [Modification de la pression de fixation]

    • Appuyez sur [Valider] pour finaliser le réglage. Pour annuler la modification, appuyez sur [Annuler]. Dans tous les cas, l'écran [Bibliothèque support] réapparaît.

  9. Appuyez sur [Valider] sur l'écran [Bibliothèque support]. L'écran [Enr./suppr. régl. papier] réapparaît.

  10. Appuyez sur [Fermer] pour revenir à l'écran [Menu configuration rouleau].

Suppression des conditions papier

  1. Suivez la procédure consignée dans Config. utilisateur pour afficher l'écran [Menu fonctions utilisateur].

  2. Appuyez sur [Configuration système] sur l'écran [Menu fonctions utilisateur], puis consécutivement sur [Configuration rouleau] et [Configuration papier].

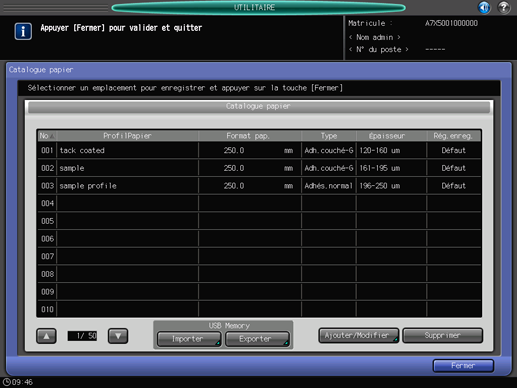

    L'écran [Enr./suppr.régl.pap.] s'affiche.

  3. Sélectionnez la rangée à supprimer dans la liste de conditions papier, puis appuyez sur [Supprimer].

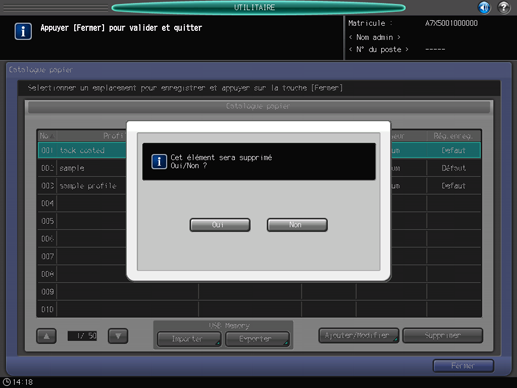

  4. Appuyez sur [Oui] dans le dialogue de confirmation.

    • Ou appuyez sur [Non] pour annuler.

  5. Appuyez sur [Fermer] pour revenir à l'écran [Menu configuration rouleau].

Fonction Importer/Exporter les réglages papier sur USB

    La fonction Importer/exporter USB sauvegarde les données de réglage enregistrées sur la machine sur une clé USB à mémoire flash pour les enregistrer sur une autre machine de même modèle. Pour importer ou exporter des données de réglage papier, vous devez au préalable connecter une clé USB à mémoire flash au port USB. Vous pouvez connecter une clé USB à mémoire flash.

    • Lorsque vous utilisez l'option d'importation [Tous], toutes les données de format papier et de réglage papier sauvegardées sur la clé USB à mémoire flash sont importées et les données enregistrées sur la machine sont écrasées.

    • Si vous utilisez l'option d'importation [Individuel], les données de réglage papier que vous sélectionnez sont importées. Ces données sont importées au titre de nouvel enregistrement ou de données de remplacement sur la machine. Avec l'option [Nouv.enreg.], vous pouvez importer un total de 500 données avec les données déjà enregistrées sur la machine. (Importation possible à hauteur de 500 données après déduction des données déjà enregistrées.) La fonction [Ecraser] permet d'importer un total de 500 données.

    • La fonction exportation sauvegarde toutes les données de réglage papier de la machine sur une clé USB à mémoire flash.

    Importation des données de réglage papier

    1. Suivez la procédure consignée dans Config. utilisateur pour afficher l'écran [Menu fonctions utilisateur].

    2. Appuyez sur [Configuration système] sur l'écran [Menu fonctions utilisateur], puis consécutivement sur [Configuration rouleau] et [Configuration papier].

      L'écran [Enr./suppr.régl.pap.] s'affiche.

    3. Appuyez sur [Importer].

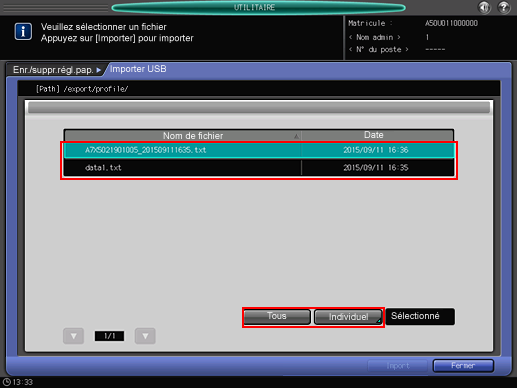

      L'écran [Importer USB] s'affiche.

    4. Sélectionnez les données à importer et appuyez sur [Tous] ou [Individuel].

      • Si vous sélectionnez [Tous], passez à l'étape 5.

      • Si vous sélectionnez [Individuel], passez à l'étape 6.

      • La marque  est affichée à gauche des noms de fichier de données qui ne peuvent pas être importées.

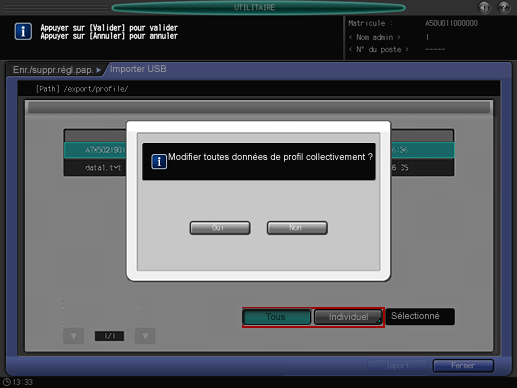

    5. Appuyez sur [Importer] pour modifier toutes les données.

      • Le dialogue de confirmation s'affiche. Appuyez sur [Oui] pour confirmer. Pour annuler, appuyez sur [Non].

      Dans les deux cas, l'écran [Enr./suppr.régl.pap.] réapparaît.

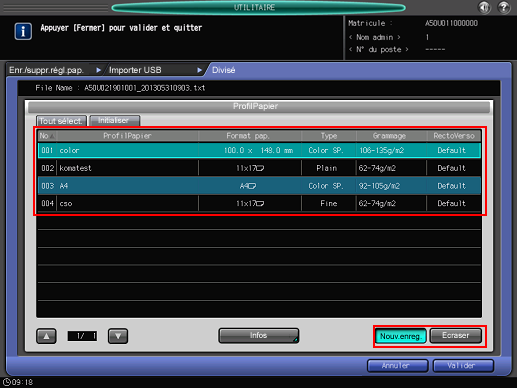

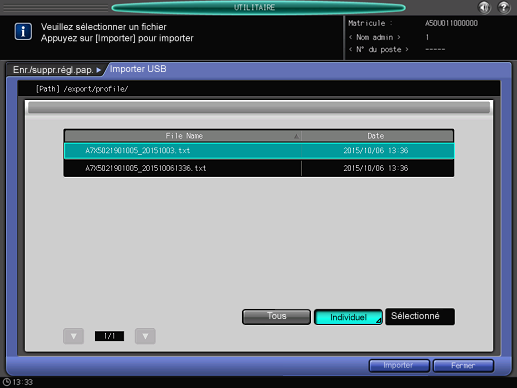

    6. Lorsque l'écran [Individuel] s'affiche, sélectionnez les données de réglage papier à importer.

      • Pour sélectionner toutes les données, appuyez sur [Tout sélect.]. Pour annuler la sélection de toutes les données, appuyez sur [Initialiser].

      • Pour afficher les détails des données sélectionnées, appuyez sur [Infos].

    7. Sélectionnez [Nouv.enreg.] ou [Ecraser].

      • Avec la fonction Nouvel enregistrement, les données sont importées sous un numéro vide de réglage papier de la machine.

      • Avec la fonction Ecraser, les données sont importées sous le même numéro de réglage papier de la machine.

    8. Appuyez sur [Valider].

      L'écran [Importer USB] réapparaît.

    9. Appuyez sur [Importer].

      Le dialogue de confirmation s'affiche.

    10. Appuyez sur [Oui] pour confirmer. Pour annuler, appuyez sur [Non] (le dialogue de confirmation diffère en fonction de la sélection de [Nouv. enreg.] ou [Ecraser]. Ci-dessous un exemple d'écran de [Nouv.enreg.]).

      Dans les deux cas, l'écran [Enr./suppr.régl.pap.] réapparaît.

    Exportation des données de réglage papier

    1. Suivez la procédure consignée dans Config. utilisateur pour afficher l'écran [Menu fonctions utilisateur].

    2. Appuyez sur [Configuration système] sur l'écran [Menu fonctions utilisateur], puis consécutivement sur [Configuration rouleau] et [Configuration papier].

      L'écran [Enr./suppr.régl.pap.] s'affiche.

    3. Appuyez sur [Exporter].

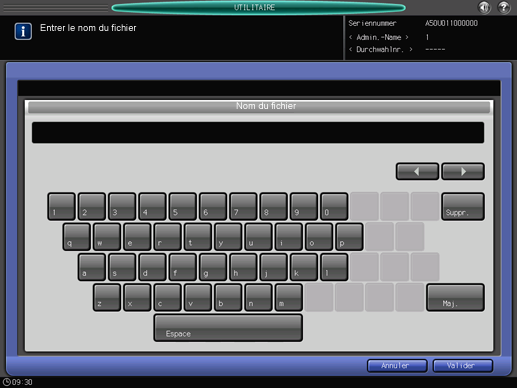

      L'écran qui s'affiche permet d'entrer le nom de fichier des données de réglage papier exportées.

    4. Entrez le nom de fichier souhaité, puis appuyez sur [Valider].

      • Le nom de fichier affiché par défaut a la structure suivante.

      numéro machine (13 chiffres)_année (4 chiffres) mois (2 chiffres) jour (2 chiffres) heure (2 chiffres) minute (2 chiffres)

      • Vous pouvez entrer un nom de fichier de 60 caractères à un octet maximum.

      • Si vous ne modifiez pas le nom de fichier, appuyez sur [Valider] sans entrer de caractères.
