Impression de la mire de contrôle

Utilisez un des spectrophotomètres suivants pour lire la mire.

  • i1-iSisXL
    i1-Pro/i1-Pro2
    FD-5 BT
    FD-9

  • Chacun des spectrophotomètres i1-iSisXL/FD-9 et i1-Pro/i1-Pro2 propose deux types de mires : type 1 pour le réglage standard et type 2 pour le réglage haute précision. FD-5 BT propose trois types de mires : type 1 pour le réglage standard, type 2 pour le réglage haute précision et le type 3 pour le réglage haute précision (mesure bande).

    Imprimez une mire dont le type de trame est celui spécifié par la machine.

    Avant de sortir la mire, vous devez sélectionner une trame et un papier appropriés.

  • Vous ne pouvez néanmoins pas sélectionner [Aléatoire] pour imprimer une mire.

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

  2. Appuyez sur [Réglage uniformité densité] et sur [Impression mire de contrôle] consécutivement.

  3. Sélectionnez le type de spectrophotomètre et de trame, appuyez sur [Mode d'impression].

    • Le [Type 1] est utilisé pour un réglage standard et le [Type 2] et [Type 3] pour un réglage haute précision.

    • Pour utiliser le spectrophotomètre i1-iSisXL ou FD-9, sélectionnez [Type 1] ou [Type 2] dans [Mesure colorimètrique-1 (i1-iSisXL/FD-9)].

    • Pour utiliser le spectrophotomètre i1-Pro/i1-Pro2, sélectionnez [Type 1] ou [Type 2] dans [Spectrophotomètre de mesure-2 (i1-Pro/i1-Pro2)].

    • Pour utiliser le spectrophotomètre FD-5 BT, sélectionnez [Type 1], [Type 2], ou [Type 3] dans [Spectrophotomètre de mesure-3(FD-5 BT)].

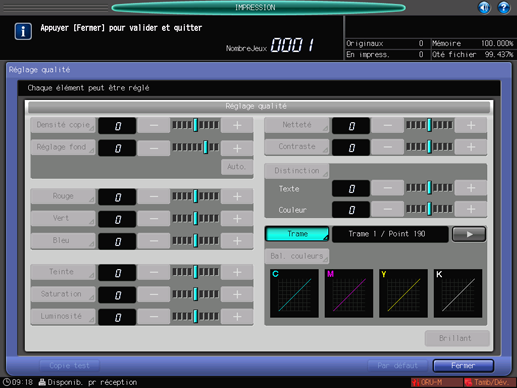

  4. Appuyez sur [Réglage qualité].

  5. Appuyez sur [] à droite de [Trame] pour afficher la trame souhaitée.

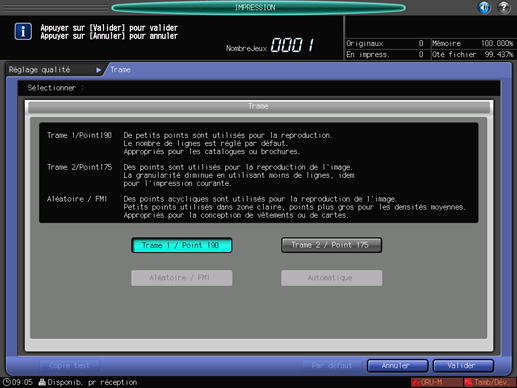

    • Si nécessaire, vous pouvez appuyer sur l'onglet [Trame] pour afficher l'écran [Trame] et sélectionner une trame de votre choix. Sélectionnez un écran et appuyez sur [Valider].

    • Appuyez sur [Fermer] sur l'écran [Réglage qualité].

  6. Vérifiez la configuration papier.

    • Si les réglages diffèrent des spécifications du support sélectionné, appuyez sur [Configuration papier] et ensuite sur [Rappeler] ou sur [Modifier] pour modifier la configuration papier.

  7. Appuyez sur Départ sur le panneau de contrôle.

    La mire de test est imprimée.

    • Si vous sélectionnez le type [Type 1] de [Mesure colorimètrique-1 (i1-iSisXL/FD-9)] à l'étape 3, une feuille est imprimée. Si le [type 2] est sélectionné, deux feuilles sont imprimées.

    • Le [Spectrophotom. de mesure-2 (i1-Pro/i1-Pro2)] imprime une feuille, que vous sélectionnez le [type 1] ou le [type 2].

    • Le [spectrophotomètre de mesure-3 (FD-5 BT)] imprime une feuille, indépendamment de la sélection du [type 1], du [type 2] ou du [type 3].

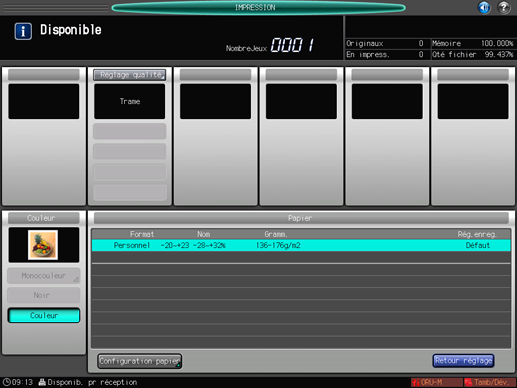

  8. Appuyez sur [Retour réglage].

    L'écran [Impression mire de contrôle] réapparaît.

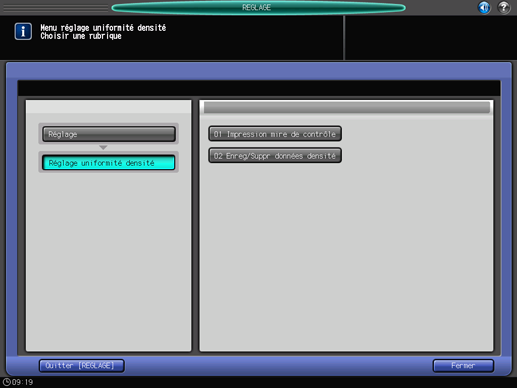

  9. Appuyez sur [Retour].

    L'écran [Réglage uniformité densité] réapparaît.
