Sustitución del cilindro de medios de impresión
En esta sección, se explica cómo sustituir el cilindro de medios de impresión del bobinador de rollos RW-201.
Para sustituir el medio de impresión cuando ha finalizado la tarea de impresión
Para sustituir el medio de impresión cuando el diámetro de devanado alcance el valor máximo de 500 mm/19,69"
Asegúrese de que la máquina está parada antes de retirar el medio de impresión del bobinador de rollos RW-201.

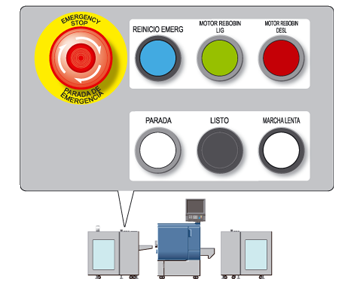

Pulse MOTOR REBOBIN DESL en el panel de control del bobinador de rollos RW-201
El motor de devanado del bobinador de rollos RW-201 se para.

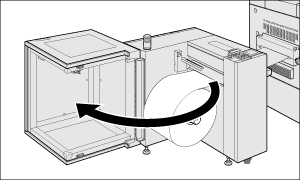

Abra la cubierta de medios de impresión del bobinador de rollos RW-201.

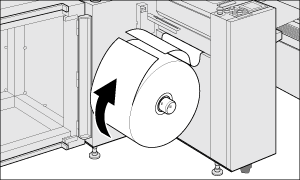

Gire el medio de impresión hacia la derecha para aflojarlo y córtelo con las tijeras.
Afloje el medio de impresión de forma que el borde del medio pueda alcanzar el nuevo cilindro para medios de impresión.
Tenga cuidado de no lesionarse las manos o los dedos al cortar el papel.
Pegue la parte cortada del medio con cinta adhesiva.

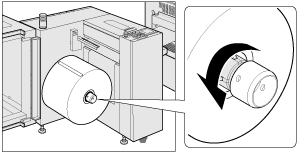

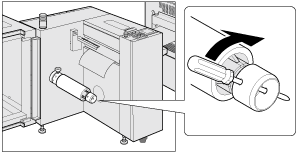

Sujete el medio de impresión y gire el mango extractor/introductor del ojal del bobinador de rollos RW-201 hacia la izquierda para confirmar que el ojal está alojado en el eje de devanado.
Si cuesta demasiado girar el mango extractor/introductor del ojal, introduzca un destornillador Phillips en el orificio del mango extractor/introductor del ojal para hacerlo girar.

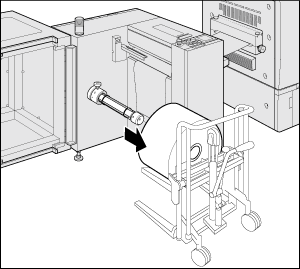

Retire el medio de impresión utilizando un dispositivo elevador.

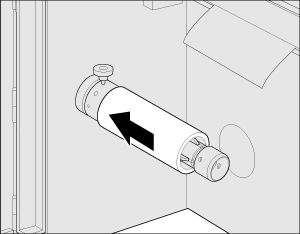

Coloque el nuevo cilindro de medios de impresión en el eje de devanado.
Deslice el cilindro de medios de impresión sobre el eje de devanado hasta que llegue al tope.

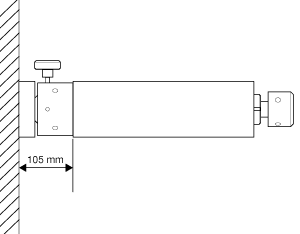

Verifique que el borde del cilindro de medios de impresión está separado 105 mm/4,13" ((±0,25 mm/0,01") respecto a la superficie metálica interior del bobinador de rollos RW-201.

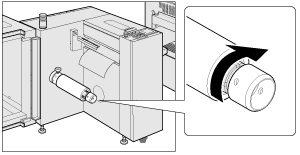

Gire el mango extractor/introductor del ojal hacia la derecha hasta que haga tope para fijar el cilindro de medios de impresión.
Introduzca un destornillador Phillips en el orificio del mango extractor/introductor del ojal para girar el mango hacia la derecha.
Si el cilindro de medios de impresión no está fijado correctamente, el eje de devanado puede girar innecesariamente. Si gira el mango extractor/introductor del ojal con demasiada fuerza, puede dañar el cilindro de medios de impresión.
Cuando apriete el mango extractor/introductor del ojal, introduzca un destornillador Phillips o una herramienta similar a través del orificio del eje de devanado para que el eje de devanado quede fijo, o sujete con la mano el asa de fijación del eje de devanado para fijar dicho eje.

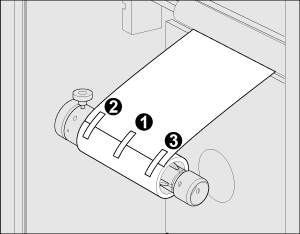

Fije el medio de impresión al cilindro de medios de impresión utilizando tiras de cinta adhesiva.
Asegúrese de aplicarla en tres posiciones (centro, detrás y delante) para repartir uniformemente la tensión en la parte delantera y trasera.
Compruebe si el medio de impresión está bien fijado al cilindro. En caso contrario, el medio de impresión puede inclinarse hacia un lado.
Cierre la cubierta de medios de impresión.
