Medición de la precisión de calibración y comprobación de los resultados

Después de ejecutar la calibración con el controlador, mida la precisión de calibración.

Después de la medición, compruebe la densidad de CMYK, el balance de grises y otros resultados para determinar si es necesaria la calibración avanzada con el controlador.

1. Ejecute la calibración del controlador con Color Centro.

   • Para obtener más información sobre la operación de calibración del controlador, consulte Calibración del controlador (Secuencia de ajuste normal (alta precisión)/Secuencia de ajuste al cambiar de trama).

   • Si utiliza datos de calibración registrados o datos de calibración actual sin ejecutar la calibración, empiece por el paso 2.

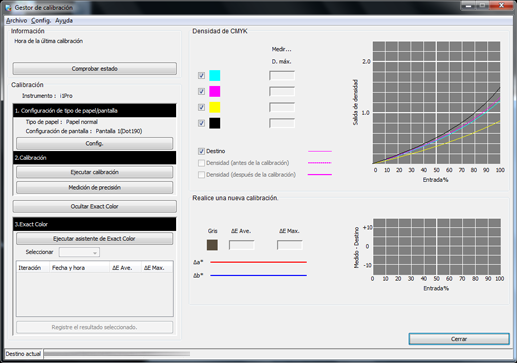

2. En la pantalla [Gestor de calibración], haga clic en [Medición de precisión].



   Se muestra la pantalla [Ejecutar calibración].

3. Haga clic en [Impresión].

   Imprima el gráfico de color que se va a medir con el instrumento.



4. En la pantalla [Imprimir gráfico], defina [Copias] y [Bandeja papel]. Después del ajuste, haga clic en [Impresión].

   Ejemplo:

   Elemento	Configuración
   [Copies]	1
   [Bandeja papel]	Bandeja manual



   Se imprime un gráfico de pruebas. En el gráfico se imprime la fecha, el número de juegos impresos y un número.

5. Corte un patrón de pruebas impreso del cilindro de medio de impresión del bobinador de rollos RW-201.

   • Para cortar el gráfico impreso, consulte Corte del papel de salida y tenga cuidado de no lesionarse las manos o los dedos.

6. Conecte el instrumento al ordenador y haga clic en [Iniciar].

   Ejemplo: i1Pro conectado.

   • Es necesario que antes haya instalado el controlador del instrumento en el ordenador. Para obtener más información, consulte el manual del instrumento.



   Comienza la medición de la precisión de calibración.

7. Mida el gráfico utilizando el instrumento.

   Para obtener más información sobre la operación de medición del gráfico, consulte Calibración del controlador (Secuencia de ajuste normal (alta precisión)/Secuencia de ajuste al cambiar de trama).

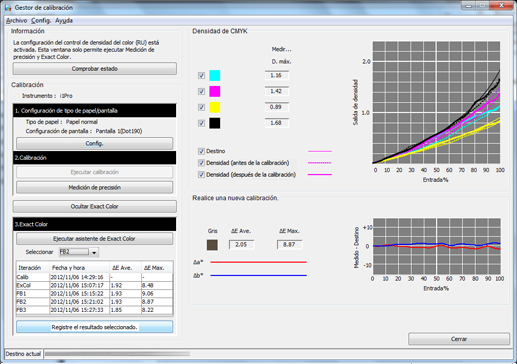

8. Compruebe los resultados de medición (densidad de CMYK y Escala de grises) en la pantalla [Gestor de calibración].

   [Densidad de CMYK]:

   Compruebe si [D. máx] (densidad máxima) en [Medir...] se encuentra dentro del intervalo apropiado. Compruebe si el [Destino] y [Densidad (después de la calibración)] en el gráfico están próximos.

   [Escala de grises] (equilibrio de grises):

   Basado en los valores [ΔE] (proximidad del color gris en el espacio de color), [Δa*] y [Δb*], compruebe la reproducibilidad de grises.



   • Compruebe los resultados de la medición y, si es necesario, proceda a la calibración avanzada con el controlador (Ejecución del asistente de calibración de Exact Color).
