Ajuste de balance de densidad (Secuencia de ajuste al cambiar de trama)

Medición del balance de densidad con un colorímetro

Utilice la herramienta de medición ProfileMaker para calcular el gráfico para i1iSis o i1Pro. La herramienta debe instalarse con anterioridad.

• Puede descargar gratuitamente la herramienta de medición ProfileMaker en el siguiente sitio web. Después de instalar la herramienta, reinicie el ordenador.
  ProfileMaker 5 v5.0.10:
  http://www.xrite.com /product_overview.aspx?ID=757&action=support&softwareID=951

• Para utilizar el colorímetro i1iSis, ejecute el paso 10 (seleccione [Measure] en el menú) seguido del procedimiento "• Para el colorímetro i1iSis".

Para calcular el gráfico para FD-5BT, utilice la herramienta de medición ColorCare suministrada con FD-5BT o FD-S2w, un software de utilidades que puede descargarse del sitio web. Instale previamente uno u otro.

• Para usar el colorímetro FD-5BT, realice el paso 7 y siguientes consultando el manual de instrucciones de medición de color o FD-S2w.

Para calcular el gráfico para FD-9, use FD-S2w, un software de utilidades que puede descargarse del sitio web. La herramienta debe instalarse con anterioridad.

• Para usar el colorímetro FD-9, realice el paso 7 y siguientes consultando el manual de instrucciones de FD-S2w.

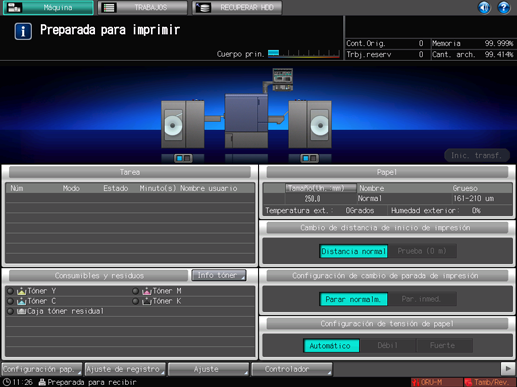

1. En el panel táctil de la unidad principal, pulse [Ajuste] en la pantalla [Máquina].

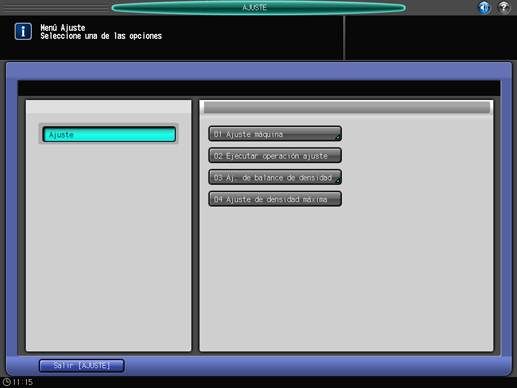

   Se muestra el [Menú Ajuste].

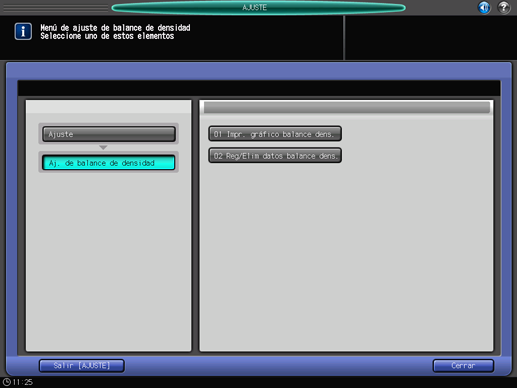

2. Pulse [Aj. de balance de densidad] en la pantalla [Menú Ajuste].

3. Pulse [Impr. gráfico balance dens.].

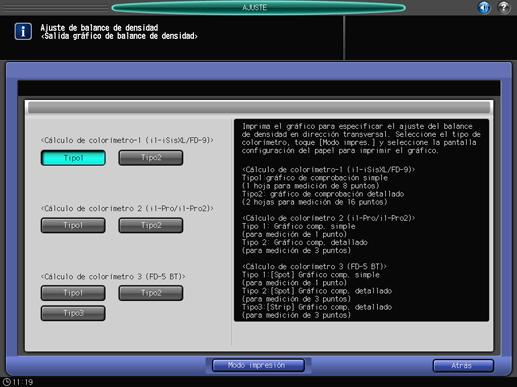

4. Seleccione el gráfico que va a imprimir según el colorímetro que se va a utilizar.

   Después de realizar la selección, pulse [Modo impresión].

   Para un ajuste con un grado de precisión más alto, se recomienda utilizar el [Tipo-1] de [<Cálculo de colorímetro-1 (i1-iSisXL/FD-9)>], el [Tipo-2] de [<Cálculo de colorímetro 2 (i1-Pro/i1-Pro2)>] o el [Tipo-3] de [<Cálculo de colorímetro 3 (FD-5 BT)>].

   Elemento		Descripción
   [Cálculo de colorímetro-1 (i1-iSisXL/FD-9)]	[Tipo 1]	Gráfico de comprobación simple para gradación de 8 paso
   	[Tipo 2]	Gráfico de comprobación detallado para gradación de 16 pasos
   [<Cálculo de colorímetro 2 (i1-Pro/i1-Pro2)>]	[Tipo 1]	Gráfico de comprobación simple para gradación de 1 paso
   	[Tipo 2]	Gráfico de comprobación detallado para gradación de 3 pasos
   [<Colorímetro 3 calculado por (FD-5 BT)>]	[Tipo 1]	Gráfico de comprobación simple para gradación de 1 paso (medición de punto)
   	[Tipo 2]	Gráfico de comprobación detallado para gradación de 3 pasos (medición de punto)
   	[Tipo 3]	Gráfico de comprobación detallado para gradación de 3 pasos (medición de tira)

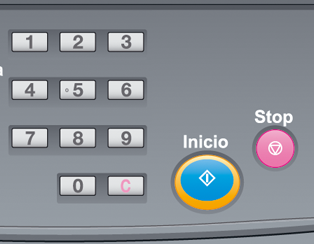

5. Asigne el papel en la pantalla [MODO IMPR.] y pulse Inicio en el panel de control.

   Se imprime el gráfico de color para medición con el colorímetro.



   • Si el motor de devanado se para, consulte Preparar la máquina.

6. Corte un patrón de pruebas impreso del cilindro de medio de impresión del bobinador de rollos RW-201.

   Para cortar el gráfico impreso, consulte Corte del papel de salida y tenga cuidado de no lesionarse las manos o los dedos.

   • Las operaciones siguientes se describen en el caso en que se utilice el colorímetro i1-Pro/i1-Pro2/i1 iSis XL.
     Si se utiliza el FD-5BT/FD-9, consulte el manual de operador correspondiente al colorímetro utilizado.

7. En el ordenador en el que está instalada la herramienta de medición ProfileMaker, seleccione [Inicio] - [Todos los programas] - [X-Rite] - [ProfileMaker Pro 5.0.10] - [Herramienta de medición].

   La herramienta ProfileMaker se inicia.

   • En la siguiente descripción, se muestran ejemplos con las pantallas en inglés. Para cambiar el idioma de visualización de menú y mensajes, seleccione el idioma en la sección [Language] - [English] de la barra de herramientas de la herramienta de medición y, a continuación, reinicie la herramienta de medición ProfileMaker.

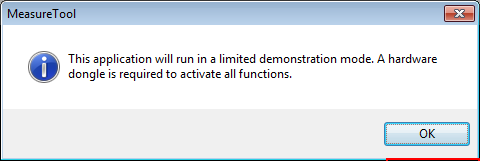

8. Cuando aparezca el siguiente mensaje, haga clic en [OK].

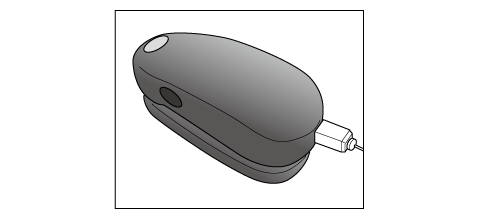

9. Conecte el instrumento al ordenador. En el menú, haga clic en [Configuring].

   Aparece la pantalla [Instrument Configuration].

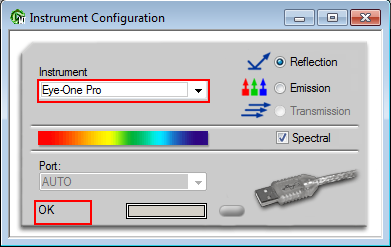

10. En [Instrument], seleccione el colorímetro que se va a utilizar. Cuando aparezca [OK], cierre la pantalla.

    Ejemplo: En este ejemplo se selecciona [Eye-One Pro] (i1Pro).

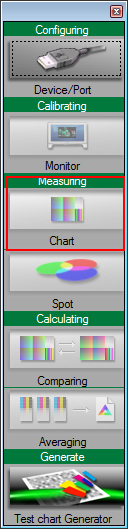

11. En el menú, haga clic en [Measuring].

    • Las siguientes operaciones se refieren al uso del colorímetro i1Pro. Si utiliza el colorímetro i1iSis para la medición, consulte "• Para el colorímetro i1iSis".

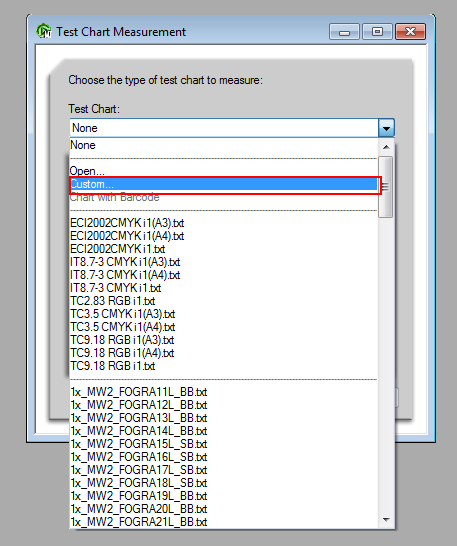

12. En [Test Chart], seleccione [Custom].

13. Especifique [Columns] y [Rows], y haga clic en [OK].

    • Si el colorímetro es "Tipo 1" de i1Pro: [Columns] = 6, [Rows] = 5

    • Si el colorímetro es "Tipo 2" de i1Pro: [Columns] = 6, [Rows] = 13



14. Haga clic en [Start].

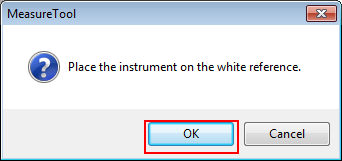

15. Cuando se visualice el siguiente mensaje, coloque el colorímetro en horizontal sobre la plataforma de calibración y haga clic en [OK].



16. Apile 10 hojas de papel blanco del mismo tipo utilizado para imprimir el gráfico y coloque el gráfico impreso encima.

    • Para eliminar la influencia del color de la tabla, coloque 10 hojas de papel del mismo tipo debajo del gráfico que se va a medir.

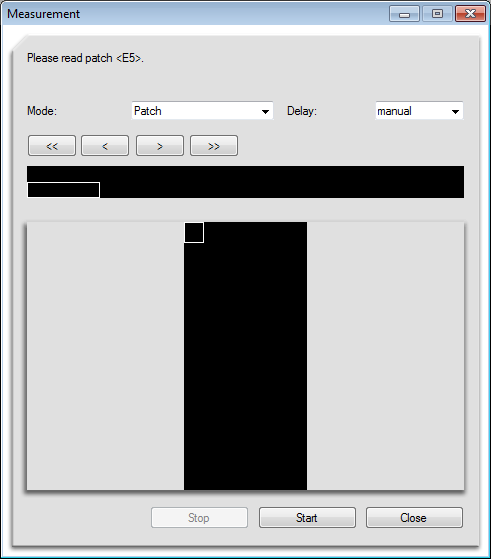

17. Cuando aparezca la siguiente pantalla, coloque el colorímetro sobre el parche superior izquierdo y pulse el botón del colorímetro. Cuando suene el bip, compruebe que la lectura del parche se visualiza en la pantalla.

18. Sin detenerse, coloque el colorímetro sobre el siguiente parche derecho y pulse el botón del colorímetro. Mida todos los parches en la misma operación.

    • Si coloca el colorímetro en un lugar incorrecto (parche), haga clic en el botón  para volver a la posición del parche anterior.

    • La zona en blanco donde se muestra que no hay nada impreso también forma parte del parche. No olvide medirla. Si no la mide, se producirá un error.

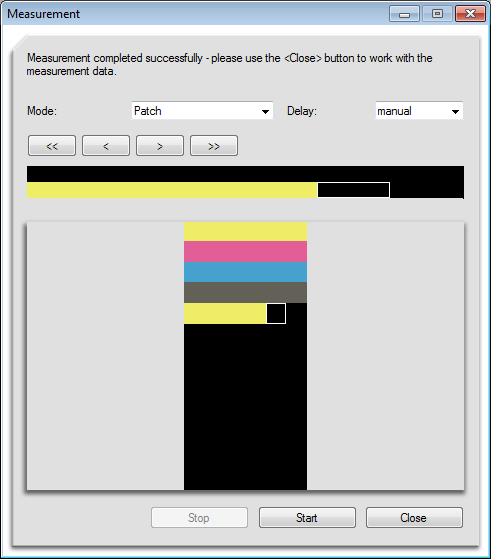

19. Cuanto finalice la medición del gráfico, haga clic en [Close].

    • Sin detenerse, vaya a "Almacenamiento de los datos medidos de balance de densidad" y guarde los datos medidos.

Para utilizar el colorímetro i1iSis, ejecute el paso 10 (en el menú, seleccione [Measure]) seguido del procedimiento siguiente.

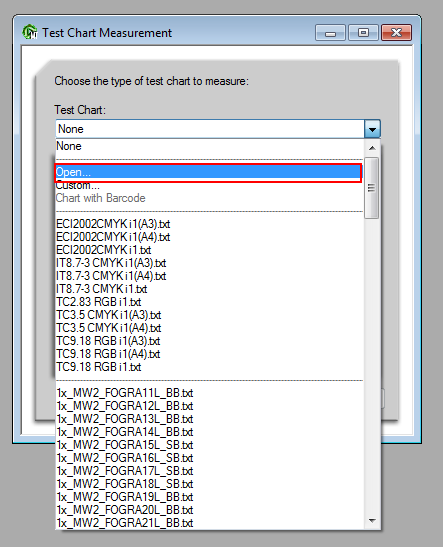

1. En [Test Chart], seleccione [Open].

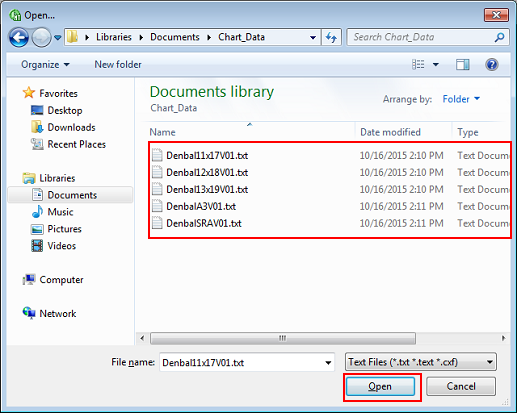

2. Seleccione los datos de script de medición según el tamaño de papel y haga clic en [Open].

   Para obtener más información sobre los datos de script, póngase en contacto con el servicio de asistencia técnica.

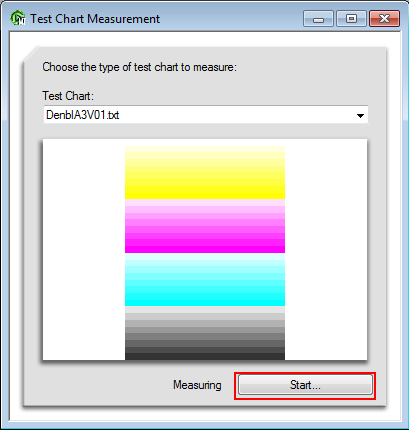

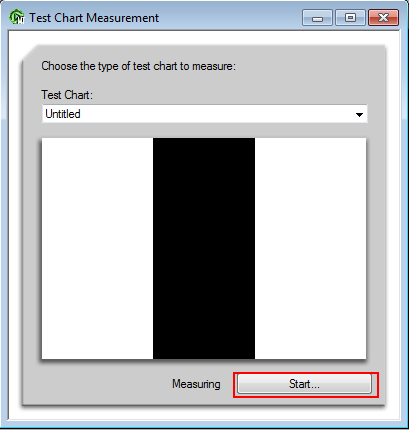

3. En la siguiente pantalla, haga clic en [Start].

4. Cuando aparezca el siguiente mensaje, inserte el gráfico en el i1isis.

   • Corte el borde frontal del gráfico con unas tijeras o una herramienta similar de forma que la longitud entre el borde frontal y la barra del gráfico sea de aproximadamente 30 mm/1,18".

   • Corte el lado izquierdo del gráfico con unas tijeras u otra herramienta similar, de modo que la distancia entre el lado izquierdo del gráfico y el símbolo del diamante negro (♦) sea de unos 10 mm/0,39".

   • Alinee el lado izquierdo del papel con el lado izquierdo de la abertura de inserción del i1isis y deje que el papel entre automáticamente de uno en uno. Si se inserta correctamente, el gráfico entra varios centímetros y retrocede un poco; tras unos instantes, se inicia la lectura.



   La medición se inicia automáticamente.

Almacenamiento de los datos medidos de balance de densidad

Es posible guardar los datos de balance de densidad medidos con el colorímetro en un dispositivo USB como un lápiz de memoria USB o en el ordenador de la red que se utilice con la máquina.

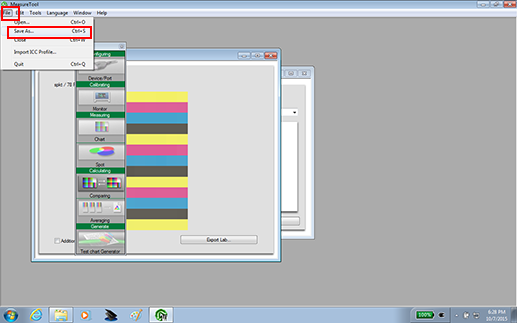

1. En el menú [File], seleccione [Save As].



   • Si utiliza [Export Lab], se produce un error al registrar los datos de ajuste de color. Para guardar los datos utilice siempre [Save As].

2. Especifique el destino para guardar los datos.

   Especifique una memoria USB o un ordenador conectado a la máquina a través de la red.

   Destino para guardar los datos	Descripción
   Memoria USB	Conecte la memoria USB al ordenador. Cree una carpeta, "\C71CF\ADJUST_DATA", en el directorio raíz (inmediatamente debajo) de la memoria USB y guarde los datos en el dispositivo.
   Ordenador en la red	Abra el ordenador conectado a la red que utiliza la máquina y especifique la carpeta que desee.

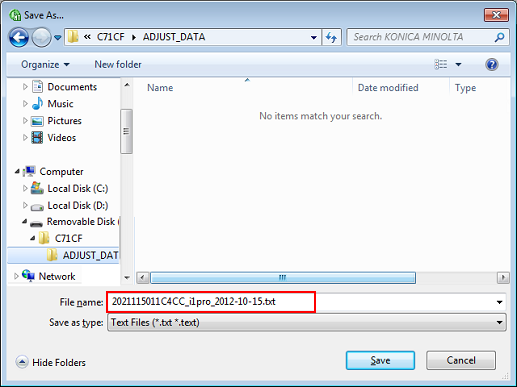

3. Escriba un nombre de archivo donde guardar los datos de la medición y haga clic en [Guardar].

   • Especifique el "número de identificación de 14 caracteres impreso en el gráfico" + "_" (subrayado) + "cadena de 21 caracteres como máximo."

   Ejemplo: 2021115011C4CC_i1pro_2012-10-15.txt



   Los datos medidos de balance de densidad quedan almacenados.

1. En el panel táctil de la unidad principal, pulse [Ajuste] en la pantalla [Máquina].

   Se muestra el [Menú Ajuste].

2. Pulse [Aj. de balance de densidad] en la pantalla [Menú Ajuste].

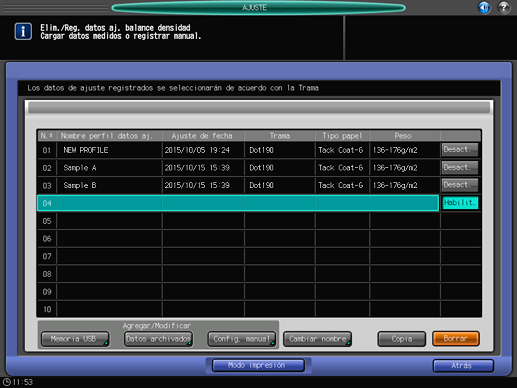

3. Pulse [Reg/Elim datos balance dens.].

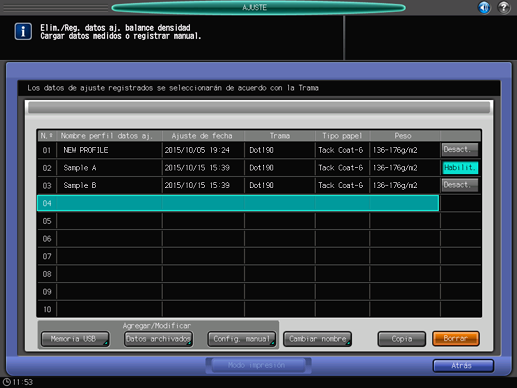

4. Seleccione el número donde desee registrar el valor ajustado y pulse [Memoria USB].

   • Si selecciona un número registrado, el valor ajustado se sobrescribe.

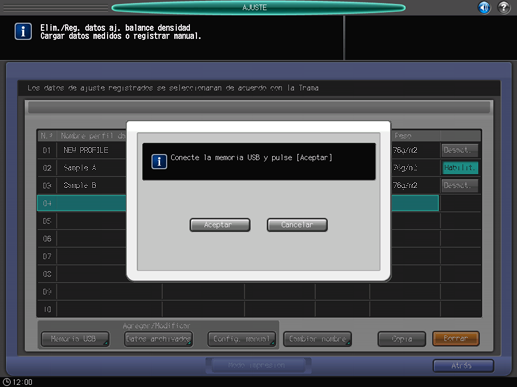

5. Se visualiza la siguiente pantalla. Conecte la memoria USB en la que se guardaron los datos a la unidad principal y pulse [Aceptar].

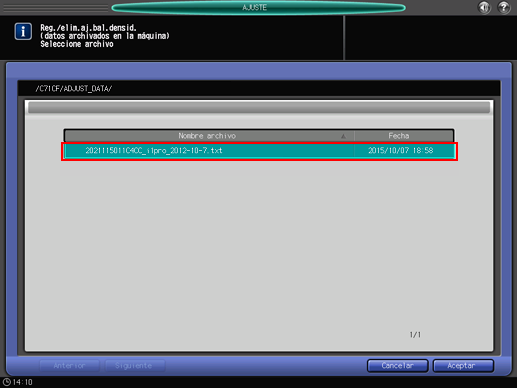

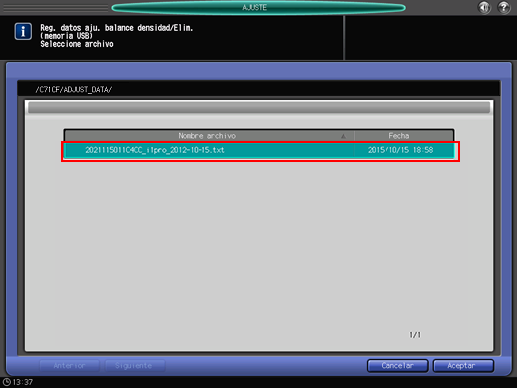

6. Seleccione el nombre del archivo que contiene los datos que va a registrar y pulse [Aceptar].

7. Cuando aparezca la siguiente pantalla, pulse [Aceptar].

   El valor ajustado del balance de densidad queda registrado.

1. Abra un explorador web en el ordenador de la red en el que se guardaron los datos.

   • Se recomienda que inicie la sesión en Web Utilities desde el propio ordenador en el que se guardaron los datos.

2. En el campo URL, escriba "http://dirección IP de la máquina (o nombre del host):30091" y pulse la tecla Intro.

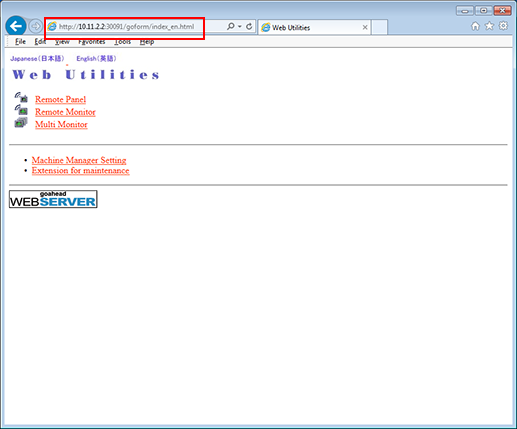

   Se visualiza la página principal de Web Utilities.

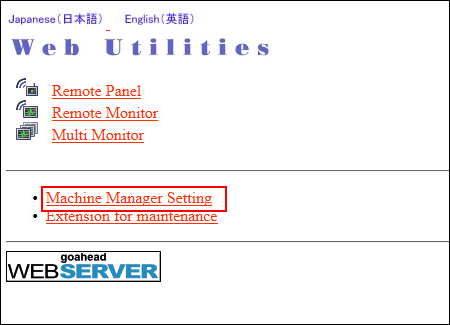

3. Haga clic en [Machine Manager Setting].

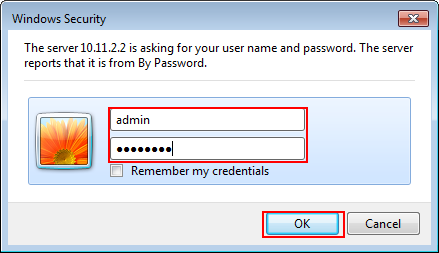

4. Escriba el [User Name] y la [Password] y haga clic en [OK].

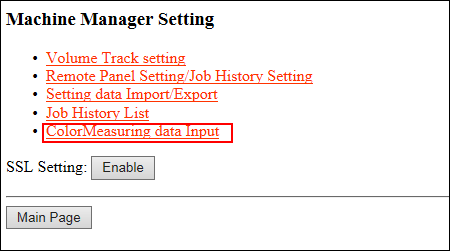

5. Haga clic en [Color Measuring data Input].

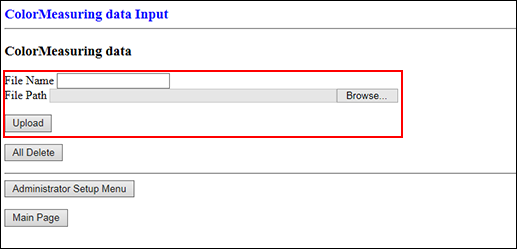

6. Especifique el [File Name] y la [File Path] y haga clic en [Upload].

   • Introduzca el nombre de archivo (ejemplo: 2021115011C4CC_i1pro_2012-10-15.txt).

   • Haga clic en [Reference] de [File Path] y seleccione los datos medidos y guardados en el ordenador.



7. En el panel táctil de la unidad principal, pulse [Ajuste] en la pantalla [Máquina] y, a continuación, pulse [Ajuste del balance de densidad] en la pantalla [Menú Ajuste].

   Consulte los pasos 1 y 2 de "• Registro de datos de medición guardados en la memoria USB".

8. Pulse [Reg/Elim datos balance dens.].

9. Seleccione el número donde desee registrar el valor ajustado y pulse [Datos archivados].

   • Si selecciona un número registrado, el valor ajustado se sobrescribe.



10. Seleccione el nombre del archivo que contiene los datos que va a registrar y pulse [Aceptar].

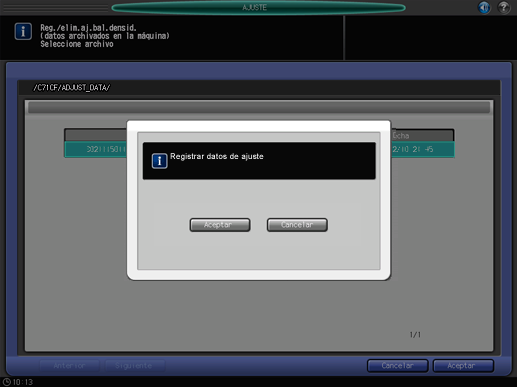

11. Cuando aparezca la siguiente pantalla, pulse [Aceptar].

    El valor ajustado del balance de densidad queda registrado.
