Inicio ConfiguraciónPantalla 1. Estado de la máquina/2. Ajuste de la máquina

Pantalla [1. Estado de la máquina/2. Ajuste de la máquina]

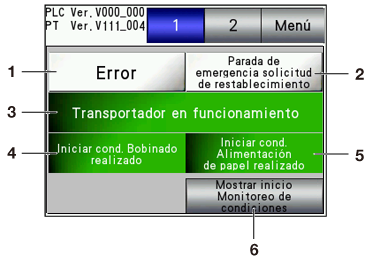

Pantalla [Estado de la máquina]

En la pantalla [Menú], pulse [1. Estado de la máquina/2. Ajuste de la máquina] - [1] para visualizar la pantalla.

N.º

Nombre

Descripción

1

[Error]

Se ilumina en rojo cuando se produce un error en el bobinador de rollos RW-101 o el bobinador de rollos RW-201.

2

[Parada de emergencia solicitud de restablecimiento]

Se ilumina en rojo cuando la PARADA DE EMERGENCIA del panel de control del bobinador de rollos RW-101 o el bobinador de rollos RW-201 está activa o se ha abierto la cubierta de medios de impresión o la cubierta superior.

Se ilumina también en rojo si se ha conectado el interruptor de alimentación del bobinador de rollos RW-101.

En ambos casos, pulse REINICIO EMERG para reiniciar.

3

[Transportador suspendida]/[Transportador en funcionamiento]

Muestra si el bobinador de rollos RW-101 y el bobinador de rollos RW-201 están funcionando o parados.

4

[Iniciar cond. Bobinado no realizado] / [Iniciar cond. Bobinado realizado]

Si ha fallado la condición de impresión del bobinador de rollos RW-201 [Iniciar cond. Bobinado no realizado] se ilumina en rojo.

5

[Iniciar cond. alimentación de papel no realizado]/[Iniciar cond. alimentación de papel realizado]

Si ha fallado la condición de impresión del bobinador de rollos RW-101, [Iniciar cond. alimentación de papel no realizado] se ilumina en rojo.

6

[Mostrar inicio Monitoreo de condiciones]

Muestra la pantalla [Estado máquina] para comprobar el estado del bobinador de rollos RW-101 y del bobinador de rollos RW-201.

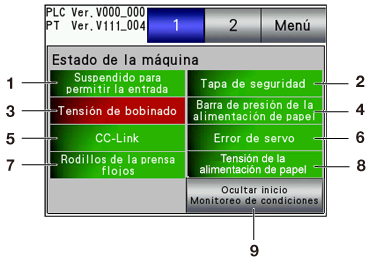

Pantalla [Estado de la máquina]

En la pantalla [Estado de la máquina], pulse [Mostrar inicio Monitoreo de condiciones] para visualizar el estado.

Se ilumina en rojo cuando se produce un error.

N.º

Nombre

Descripción

1

[Suspendido para permitir la entrada]

Se ilumina en rojo cuando el sistema está en estado de parada de emergencia.

2

[Tapa de seguridad]

Se ilumina en rojo cuando se abre la cubierta de medios de impresión o la cubierta superior.

3

[Tensión de bobinado]

Se ilumina en rojo cuando la tensión de devanado del bobinador de rollos RW-201 se apaga.

Pulse MOTOR REBOBIN LIG del bobinador de rollos RW-201 para activar la tensión de bobinado.

4

[Barra de presión de la alimentación de papel]

Se ilumina en rojo mientras la varilla de sujeción del medio de impresión 1 o la varilla de sujeción del medio de impresión 2 del bobinador de rollos RW-101 está activada.

5

[CC-Link]

Se ilumina en rojo cuando se produce un error de comunicación en el bobinador de rollos RW-101 o el bobinador de rollos RW-201.

Póngase en contacto con el servicio de asistencia técnica.

6

[Error de servo]

Se ilumina en rojo cuando se produce un error en el servomotor.

Póngase en contacto con el servicio de asistencia técnica.

7

[Rodillos de la prensa flojos]

Se ilumina en rojo cuando el rodillo de goma del bobinador de rollos RW-101 o el bobinador de rollos RW-201 se ha soltado. Abra la puerta frontal y utilice la palanca para fijar el rodillo de goma.

8

[Tensión de la alimentación de papel]

Se ilumina en rojo cuando la tensión de alimentación del bobinador de rollos RW-101 se apaga.

En la pantalla [Alimentación de papel], pulse [Tensión APAGADO] para pasar a [Tensión ENCENDIDO] (tensión de alimentación de papel ENCENDIDO).

9

[Ocultar inicio Monitoreo de condiciones]

Cierre la pantalla [Estado de la máquina] para volver a la pantalla [Estado de la máquina].

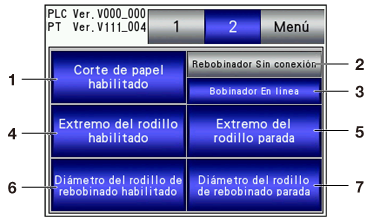

Pantalla [Ajuste de la máquina]

En la pantalla [Menú], pulse [1. Estado de la máquina/2. Ajuste de la máquina] - [2] para visualizar la pantalla.

N.º

Nombre

Descripción

1

[Corte de papel habilitado]/[Corte de papel deshabilitado]

Active/desactive el sensor de rotura de medio de impresión del bobinador de rollos RW-201. Asegúrese de ajustarlo en [Corte de papel habilitado] para funcionamiento normal.

2

[Rebobinador En línea]/[Rebobinador Sin conexión]

Conecte el bobinador de rollos RW-201 y la máquina en línea o fuera de línea. La máquina debe estar en línea para poder imprimir.

El botón parpadea en las siguientes condiciones. Compruebe el estado:

  • en el estado de parada de emergencia

  • cuando se ha producido un error

  • después de pulsar PARADA en el bobinador de rollos RW-201

Si la pantalla no cambia después de pulsar el botón, compruebe si se muestran errores en pantalla.

3

[Bobinador En línea]/[Bobinador Sin conexión]

Conecte el bobinador de rollos RW-101 y la máquina en línea o fuera de línea. La máquina debe estar en línea para poder imprimir.

El botón parpadea en las siguientes condiciones. Compruebe el estado:

  • en el estado de parada de emergencia

  • cuando se ha producido un error

  • después de pulsar PARADA en el bobinador de rollos RW-101

Si la pantalla no cambia después de pulsar el botón, compruebe si se muestran errores en pantalla.

4

[Extremo del rodillo habilitado]/[Extremo del rodillo deshabilitado]

Especifica si debe controlarse el funcionamiento de la transferencia cuando se detecta el final del rollo de medio de impresión en el bobinador de rollos RW-101. Asegúrese de ajustarlo en [Extremo del rodillo habilitado] para un funcionamiento normal.

5

[Extremo del rodillo parada]/[Extremo del rodillo alerta]

Especifica si debe detenerse automáticamente el funcionamiento de la transferencia, o notificarlo solo mediante una alerta, cuando se detecta el final del rollo de medio de impresión en el bobinador de rollos RW-101. Si se ajusta [Extremo del rodillo alerta], la alarma sonará cuando se detecte el final del rollo de medio de impresión, aunque la máquina seguirá funcionando normalmente.

Asegúrese de ajustarlo en [Extremo del rodillo parada] para un funcionamiento normal.

6

[Diámetro del rodillo de rebobinado habilitado]/[Diámetro del rodillo de rebobinado deshabilitado]

Especifica si debe controlarse el funcionamiento de la transferencia cuando el diámetro del rollo de medio de impresión en el bobinador de rollos RW-201 supera el diámetro máximo.

Asegúrese de ajustarlo en [Diámetro del rodillo de rebobinado habilitado] para un funcionamiento normal.

7

[Diámetro del rodillo de rebobinado parada]/[Diámetro del rodillo de rebobinado alerta]

Especifica si debe detenerse automáticamente el funcionamiento de la transferencia, o notificarlo solo mediante una alerta, cuando el rollo de medio de impresión del bobinador de rollos RW-201 supera el diámetro máximo. Si se ajusta [Diámetro del rodillo de rebobinado alerta], la alarma suena cuando se detecte el diámetro máximo del rollo, aunque la máquina seguirá funcionando.

Asegúrese de ajustarlo en [Diámetro del rodillo de rebobinado parada] para un funcionamiento normal.
