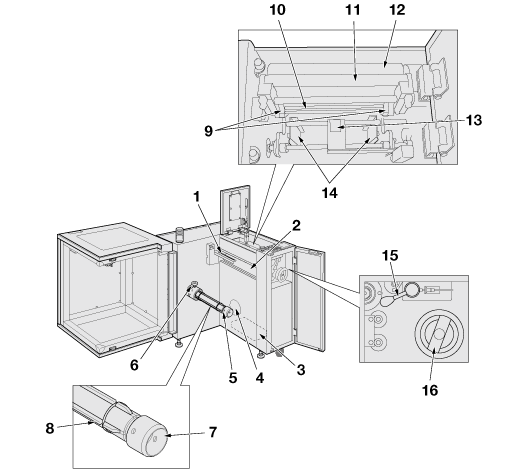

Elementos internos de la máquina

1

Sensor de rotura del medio de impresión

Detecta roturas del medio de impresión. Si el sensor detecta una rotura del medio de impresión, la alarma suena y la máquina se para.

2

Rodillo guía

Transfiere el medio de impresión.

3

Ventilador del bucle de devanado

Estabiliza la forma del bucle.

4

Sensor de detección del diámetro de devanado

Mide el diámetro del medio de impresión y genera una alarma cuando se llega a un diámetro máximo del medio. Es posible definir el comportamiento de la máquina cuando suena la alarma.

5

Eje de devanado

Aloja un cilindro de medio de impresión y bobinas de medios impresos controlando la tensión ajustada para el medio de impresión.

6

Asa de fijación

Se utiliza para fijar la guía de medios de impresión en el eje de devanado.

7

Mango extractor/introductor del ojal

Se debe girar para subir y bajar el ojal y fijar o soltar el cilindro del medio de impresión.

8

Ojal

Fija el cilindro del medio de impresión en el eje de devanado.

9

Guía de medios de impresión

Evita la ondulación del medio de impresión.

10

Barra de compresión

Ajusta la tensión del medio de impresión durante el devanado.

11

Rodillo de goma

Sujeta y transporta el medio de impresión.

12

Rodillo de tracción

Transfiere el medio de impresión.

13

Sensor de detección de bucle

Detecta errores de cantidad del bucle de medio de impresión.

14

Panel lateral

Evita la ondulación del medio de impresión durante el devanado. La manilla de desplazamiento de los paneles laterales permite ajustar el ancho entre los paneles.

15

Palanca

Aplica o separa el rodillo de goma al o del medio de impresión.

16

Manilla de desplazamiento de los paneles laterales

Ajusta el ancho entre los paneles laterales.
