Elementos internos de la máquina

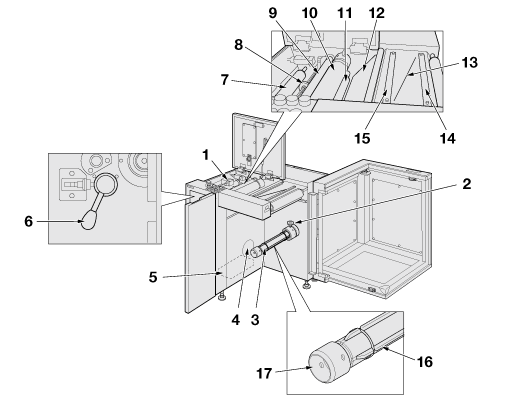

N.º	Nombre	Descripción
1	Sensor de detección de bucle	Detecta errores de cantidad del bucle de medio de impresión.
2	Asa de fijación	Se utiliza para fijar la guía de medios de impresión en el eje de alimentación.
3	Eje de alimentación	Alimenta el medio de impresión. Controla la tensión ajustada del medio de impresión.
4	Sensor de detección del diámetro de devanado	Mide el diámetro del medio de impresión y genera una alarma cuando se llega a un diámetro mínimo del medio. Es posible definir el comportamiento de la máquina cuando suena la alarma.
5	Ventilador de bucle de alimentación de papel	Estabiliza la forma del bucle.
6	Palanca	Aplica o separa el rodillo de goma al o del medio de impresión.
7	Rodillo guía	Transfiere el medio de impresión.
8	Rodillo	Transfiere el medio de impresión. Existen tres posiciones: frontal, central y posterior.
9	Rodillo de goma	Sujeta y transporta el medio de impresión.
10	Rodillo de tracción	Transfiere el medio de impresión.
11	Rodillo guía	Transfiere el medio de impresión.
12	Placa guía	Estabiliza la transferencia del medio de impresión.
13	Ranura de cúter	Para cortar el medio de impresión a lo largo de la ranura.
14	Varilla de sujeción del medio de impresión 1	Sujeta el medio de impresión en la operación de sustitución.
15	Varilla de sujeción del medio de impresión 2	Sujeta el medio de impresión en la operación de sustitución.
16	Ojal	Fija el cilindro del medio de impresión en el eje de alimentación.
17	Mango extractor/introductor del ojal	Se debe girar para subir y bajar el ojal y fijar o soltar el cilindro del medio de impresión.
