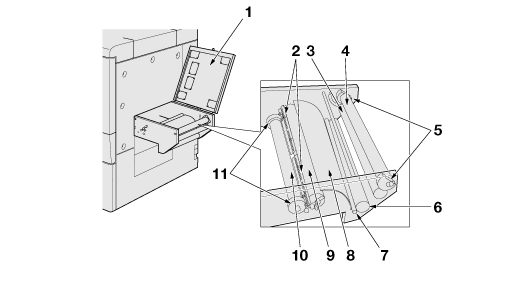

Sección delantera

1

Cubierta superior

Protege la sección delantera. Se abre para realizar tareas de mantenimiento.

2

Cubierta de protección

Protege el rodillo limitador.

3

Rodillo tensor 2

Puede cambiarse de posición para ajustar la tensión del medio de impresión.

4

Rodillo tensor 1

Transfiere el medio de impresión.

5

Guía de medios de impresión

Posición de referencia para los medios de impresión.

6

Rodillo tensor 3

Transfiere el medio de impresión.

7

Rodillo tensor 4

Puede cambiarse de posición para ajustar la tensión del medio de impresión.

8

Placa guía

Estabiliza la transferencia del medio de impresión.

9

Rodillo alineador

Cambia entre posición fija y rotatoria para ajustar la tensión del medio de impresión. Modifica la alineación para ajustar la posición del medio de impresión.

10

Rodillo limitador

Transfiere el medio de impresión.

11

Guía limitadora

Posición de referencia para los medios de impresión.
