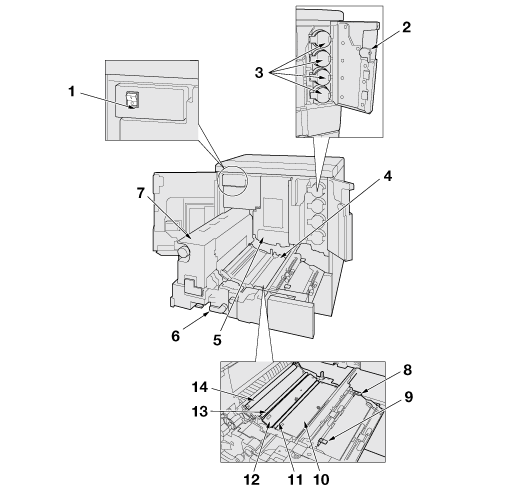

Elementos internos de la máquina

1

Interruptor de alimentación principal

Solo lo utiliza el servicio de asistencia técnica para encender y apagar la máquina. Asegúrese de que no se apaga durante el funcionamiento normal.

2

Puerta de acceso al tóner

Se abre hacia la derecha para permitir introducir tóner.

3

Tapa del bote de tóner (Y, M, C, K)

Desbloquee y abra la tapa para colocar el bote de tóner. Los botes de tóner pueden ser de cuatro colores: amarillo (Y), magenta (M), cian (C) y negro (K).

4

Unidad de fijación de transferencia

Se extrae para retirar el papel atascado. Para el accionamiento de las palancas y los mandos de la unidad de transferencia de fijación, siga las instrucciones que aparecen en pantalla cuando se produce un atasco de papel.

5

Unidad del tambor

Forma la imagen.

6

Palanca [M1]

Se abre hacia la izquierda para retirar la unidad de fijación de transferencia y eliminar atascos de papel.

7

Unidad de fijación

Funde el tóner sobre el papel.

8

Resorte (trasero)

Estabiliza la transferencia del medio de impresión. Asimismo, evita que el adhesivo se pegue a la sección de transferencia.

9

Resorte (frontal)

Estabiliza la transferencia del medio de impresión. Asimismo, evita que el adhesivo se pegue a la sección de transferencia.

10

Cubierta [M2]

Se abre para retirar el papel atascado que se encuentra dentro de la unidad principal o para tareas de limpieza.

11

Rodillo de pretransferencia 1

Transfiere el medio de impresión.

12

Cubierta [M3]

Se abre para retirar el papel atascado que se encuentra dentro de la unidad principal o para tareas de limpieza.

13

Rodillo de pretransferencia 2

Transfiere el medio de impresión.

14

Rodillo de transferencia secundario

Transfiere tóner al medio de impresión.
