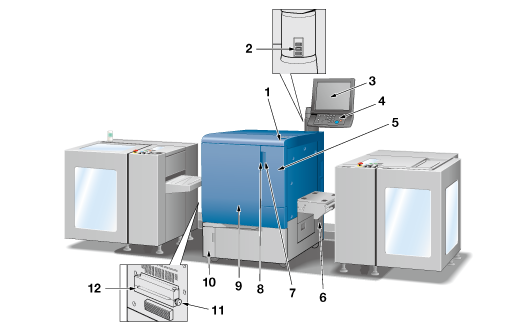

Elementos externos a la máquina

1

Interruptor de alimentación secundario

Al pulsar este interruptor se enciende y se apaga la máquina.

2

Puerto de servicio (USB 2.0 tipo A  3)

Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (unidad flash USB, USB-HDD), teclado y ratón.

Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

3

Panel táctil

Muestra pantallas como la pantalla [Máquina] para permitir varias opciones de configuración y operaciones de la máquina. Además, a través de él se accede a información sobre las operaciones de la máquina y a la ayuda para la solución de problemas.

4

Panel de control

Se utiliza para varios ajustes y varias operaciones de la máquina.

5

Puerta de acceso al tóner

Se abre para permitir el suministro de tóner.

6

Sección delantera

Instala el medio de impresión en la unidad principal del bobinador de rollos RW-101.

7

Asa de la puerta de acceso al tóner

Se debe tirar de ella hacia la derecha para abrir la puerta de acceso al tóner.

8

Asa de la puerta frontal de la unidad principal

Se debe tirar de ella hacia la izquierda para abrir la puerta frontal de la unidad principal.

9

Puerta frontal

Se abre para permitir eliminar atascos de papel o para encender/apagar el interruptor de alimentación principal.

10

Puerta de la caja de tóner residual

Se abre para permitir la sustitución de la caja de tóner residual.

11

Mando de alimentación

Se debe girar hacia la derecha para transferir medio de impresión de la unidad principal a la sección de entrega.

12

Sección de entrega

Entrega el medio de impresión de la unidad principal.

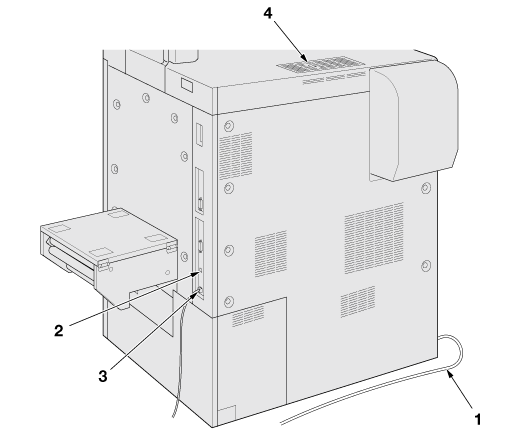

1

Cable de alimentación

Suministra corriente eléctrica al cuerpo principal.

2

Puerto de servicio (USB 2.0 tipo B 1)

Permite utilizar esta máquina como una impresora con conexión USB.

3

Puerto de red (10Base-T, 100Base-T, 1000Base-T)

Conectado con un cable Ethernet para manejar la máquina o para utilizarla como una impresora de red.

4

Filtro antipolvo

Protege el ventilador de refrigeración del polvo.
