[Ajuste tabla]
Puede imprimir un gráfico y puntos de medición con escala. Al introducir el valor medido, se ajustan la ampliación y la posición de impresión.

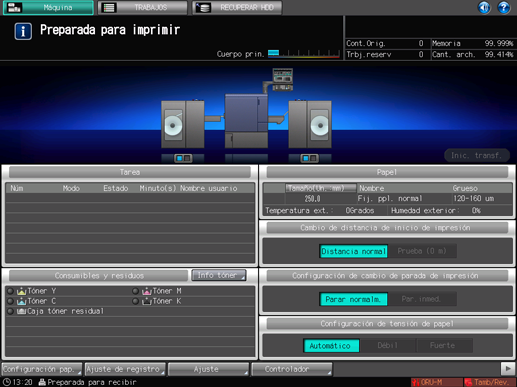

Pulse [Ajuste de registro] en la pantalla [Máquina].

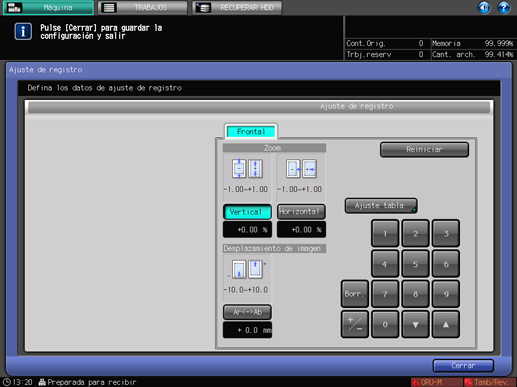

Pulse [Ajuste tabla].

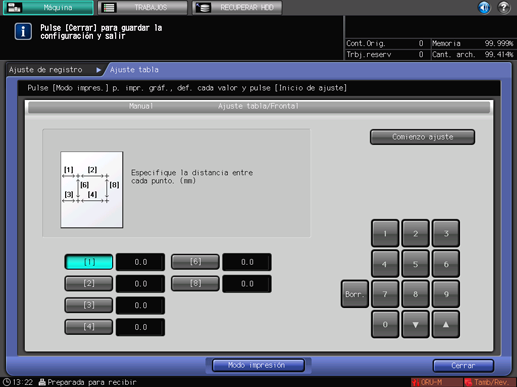

Pulse [Modo impresión].
Pulse Inicio en el panel de control.
Se imprime un gráfico de pruebas.

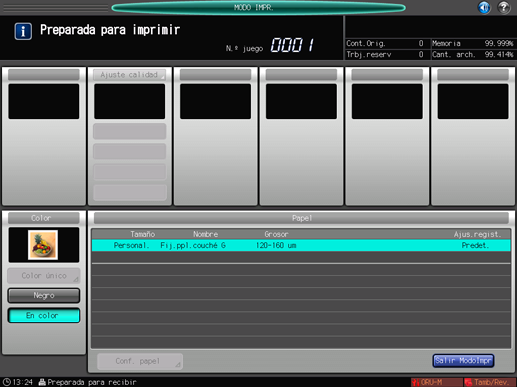

Pulse [Salir ModoImpr].
Mida la longitud de las líneas indicada por los números del [1] al [8] ([5] y [7] se omiten) del gráfico impreso.
En [1] y [3], mida la longitud desde la línea vertical hasta el borde del medio de impresión.
En la figura se muestra un ejemplo de medición de las líneas [1] y [6].
Puede introducir valores en incrementos de 0,1 mm.
Asegúrese de anotar el valor medido.
Pulse el número que indica cada punto y utilice el teclado del panel táctil o [
], [
] para introducir el valor medido.
Pulse [Borr.] para reiniciar el valor.
Pulse [Comienzo ajuste].
Pulse [Cerrar].
Ahora, se ha completado el [Ajuste tabla].
Para el ajuste fino, ajuste Ajuste de zoom/desplazamiento de imagen.
