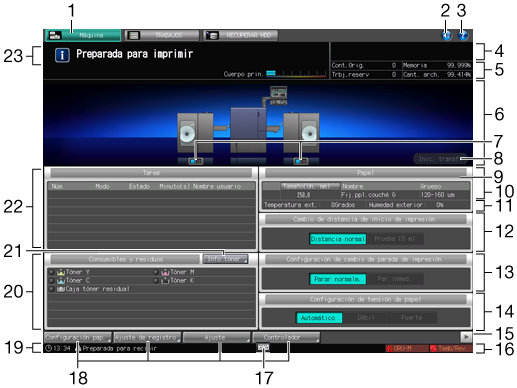

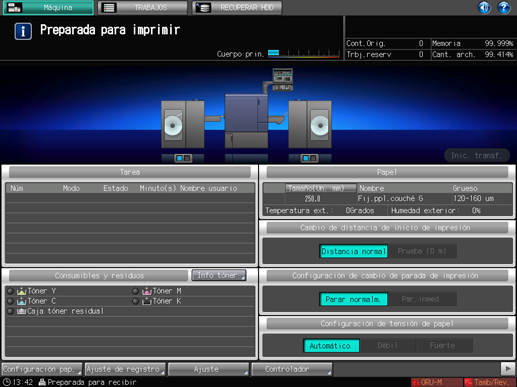

Pantalla [Máquina] (panel táctil de la máquina)

1

Pestaña [Máquina]

Se muestra la pantalla [Máquina].

2

Info.sonido/voz Activ./Desact.

Activa o desactiva todos los sonidos o voces de información.

3

Ayuda

Muestra el mensaje de ayuda que ofrece información sobre la pantalla mostrada en ese momento. En función de la pantalla,  puede estar sombreado y no es posible mostrar ningún mensaje de ayuda.

Cuando se visualiza la pantalla [Máquina], se muestran las instrucciones para suministrar tóner y sustituir la caja tóner residual.

4

Indicador de información de salida

Visualiza el contador de impresión, el contador de juegos y el número de la tarea actual durante la impresión.

5

Indicador de información de gestión de la máquina

Visualiza el número de tarea reservada, la cantidad de memoria restante, el contador de originales y la cantidad en el sistema de archivos.

6

Pantalla de configuración de la máquina

Muestra la configuración del cuerpo principal y las opciones.

7

LED de estado del bobinador de rollos RW-101/bobinador de rollos RW-201

Muestra el estado del bobinador de rollos RW-101 y del bobinador de rollos RW-201. Emiten luz azul si los bobinadores de rollos están en línea y cambian a luz roja cuando los bobinadores están fuera de línea.

8

[Inic. transf.] / [Parar transf.]

Se debe pulsar para controlar la transferencia de medios de impresión.

9

[Tamaño] / [Tamaño (Unidad:mm)]

Cambia la indicación de tamaño personalizado entre [Personalizado] y las dimensiones reales en milímetros/pulgadas. Los tamaños se muestran en milímetros por defecto. Puede cambiarse entre milímetros y pulgadas desde la pantalla [UTILIDAD]. Para obtener más información, consulte Configuración de unidad: Selección de la unidad para valores.

10

Indicador de información de papel

Muestra el tamaño, nombre y grosor (peso) del papel. Para obtener más información, consulte Configuración de papel. La opción [Grosor] (μm) se muestra de forma predeterminada. El cambio entre [Grosor] (μm) y [Peso] (g/m2) se puede realizar en la pantalla [Conf.cambio gros./peso] de [UTILIDAD]. Para obtener más información, consulte Conf.cambio gros./peso.

11

[Temperatura exterior] y [Humedad exterior]

Muestra la temperatura exterior y la humedad exterior detectadas con el sensor de temperatura y humedad instalado en la máquina.

12

Conf.dist.inicio impres.

Cambia entre [Distancia normal] y [Prueba (0 m)].

[Distancia normal]: longitud del medio de impresión que se define en Config. distancia inicio impresión: especifique la distancia de inicio de impresión que se transfiere antes que se inicie la impresión.

[Prueba (0 m)]: esta configuración ayuda a reducir la cantidad de papel que se transfiere antes de empezar la impresión y disminuye el consumo de medios de impresión cortados.

13

Configuración de cambio de parada de impresión

Cambia entre [Parar normalm.] y [Parar inmed.].

[Parar normalm.]: la imagen impresa se para tras enrollarse en el bobinador de rollos RW-201.

[Parar inmed.]: la imagen impresa se para cerca de la sección de entrega, lo que le permite comprobar el estado de la impresión.

14

Indicador de configuración de tensión de papel

Cambie la tensión del papel entre [Automático], [Débil] y [Fuerte].

15

Interruptor de teclas de función de la máquina

Cambia la visualización de las teclas de función de la máquina.

16

Indicador de estado de la máquina/derecha

Muestra [Tóner], [LlamadaMP], [Tamb/Rev.], [ORU-M], [Rotación]. Es posible mostrar hasta cuatro indicadores en tamaño grande. Cuando se muestran 5 o más indicadores, los indicadores 5.º y sucesivos se sustituyen por iconos pequeños sin texto. Se puede mostrar un máximo de 7 elementos en total, 3 iconos de tamaño normal y 4 iconos de tamaño pequeño. [Fusor A] y [Fusor B] pueden mostrarse en función de la configuración. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

17

Icono de tecla programable-fija

Al utilizar el panel remoto en tiempo real, se pueden visualizar las teclas fijas del panel de control en una pantalla de ordenador y en el panel táctil. Pulse cualquier parte de la barra negra con este icono mostrado. No funciona en otros casos. Cuando accede a otra pantalla desde la pantalla en la que se visualizan las teclas fijas, estas desaparecen. Para obtener más información, consulte Control remoto de la máquina (panel remoto).

18

Área de visualización de teclas de función de la máquina

Configuración de papel: se debe pulsar para definir la configuración del papel.

Ajuste de registro: se debe pulsar para ajustar la ampliación y la posición de impresión.

Ajuste: se debe pulsar para definir la configuración de la máquina y los ajustes de impresión.

Controlador: configura el controlador.

Reg./elim.conf.papel.: se debe pulsar para registrar o eliminar la configuración del papel.

19

Indicador de estado de la máquina/izquierda

Muestra la hora actual o el estado del controlador de imagen.

20

Área de indicadores de consumibles y residuos

Visualiza el estado actual del suministro de tóner. Asimismo, avisa mediante un indicador de color rojo cuando la caja tóner residual está llena.

Se puede contar el número de cambios del bote de tóner. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

21

Info tóner

Visualiza el estado actual del suministro de tóner.

22

Área de visualización de tareas

Presenta el estado actual de los trabajos que ejecutarán en la máquina. Cuando hay algún trabajo no finalizado, se muestra la tecla [Histor. incomp.].

23

Área de mensajes

Muestra mensajes relativos al estado de la máquina u operación requerida actualmente.
