Aj. desplaz. gamma impr.: Ajuste de la gradación y la densidad de fondo en brillos
Modifique la curva gamma de la impresora para regular la gradación y densidad del fondo en impresiones en negrita. Este ajuste es necesario cuando la capacidad de reproducción del color varía según la selección de trama.
Realice este ajuste después de la operación [Aj. gamma automático] de [Ejecutar operación ajuste] en la pantalla [Menú Ajuste] o [Aj. gamma automático] a la que se accede desde la pantalla [Menú Utilidades] pulsando [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ejecutar operación ajuste] para completar el ajuste automático de gamma. Para obtener más información sobre [Aj. gamma automático], consulte Ejecutar operación ajuste: Ajuste en modo de ajuste o Ejecutar operación ajuste: Ejecución de operaciones de ajuste.
Realice este ajuste especialmente cuando sea necesario corregir detalladamente los valores gamma de la impresora.
Siga el procedimiento descrito en Conf. de administrador para visualizar la pantalla [Menú Configuración administrador máquina].
Pulse [Configuración sistema] en la pantalla [Menú Configuración administrador máquina] y, a continuación, pulse [Ajuste avanzado], [Ajuste de calidad] y [Aj. desplaz. gamma impr.] de forma consecutiva.

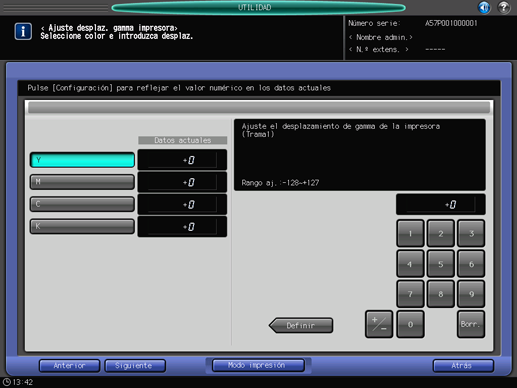

Se visualiza la pantalla [Ajuste desplaz. gamma impresora].
Utilice [Siguiente] y [Anterior] para seleccionar la trama que va a ajustar.
Contone es la trama que se utiliza en Pantalla 1 o Pantalla 2 y por ello no requiere este ajuste.
Pulse [Modo impresión].
Se visualiza la pantalla [MODO IMPR.].
Compruebe la configuración del papel en la pantalla y pulse Inicio en el panel de control.
Para cambiar la configuración del papel, pulse [Conf. papel] y, a continuación, especifique el papel que se va a utilizar mediante [Cam. juego] o [Recuperar].
Se imprime un gráfico de pruebas.
Para imprimir un gráfico de prueba, pulse [Par.inmed.] en la pantalla [Máquina] del panel táctil de la unidad principal. Permite visualizar el gráfico de prueba cerca de la sección de entrega.
Pulse [Salir ModoImpr] para volver a la pantalla [Ajuste desplaz. gamma impresora].

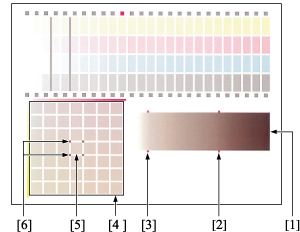

Compruebe el gráfico impreso.
Compruebe que los brillos de C y K empiezan de manera uniforme y aparecen alineados con la línea de base gris [1].
Si es necesario, continúe con el ajuste.
Pulse la tecla del color que desee ajustar (C o K) y, a continuación, utilice el teclado del panel táctil o el teclado del panel de control para introducir el valor de ajuste que desee.
Use [+/-] para especificar que el valor sea positivo o negativo.
Pulse [Definir] para cambiar el valor actual.
Rango de ajuste: de -128 (más claro) a +127 (más oscuro)
Repita los pasos 4 a 8 hasta obtener el resultado deseado.
A continuación, centrándose en el patrón de gradación gris [1] creado con C, M e Y, compruebe que el equilibrio de grises presenta uniformidad en las secciones de las marcas cuadradas [2] y [3].
Si el equilibrio de grises presenta alguna diferencia, pulse la tecla del color que desee ajustar (Y o M) y, a continuación, utilice el teclado del panel táctil o el teclado del panel de control para introducir el valor de ajuste que desee.
Use [+/-] para especificar que el valor sea positivo o negativo.
Pulse [Definir] para cambiar el valor actual.
Rango de ajuste: de -128 (más claro) a +127 (más oscuro)
Siga el procedimiento que se presenta a continuación para llevar a cabo el ajuste de la composición del gris.
Céntrese en los 49 parches grises [4] creados con C, M e Y. Estos 49 cuadrados deben mostrar una gradación hacia el magenta hacia la derecha y una gradación hacia el amarillo hacia la parte inferior. La cantidad de cian no varía. El del parche del centro [5] es el mismo que el gris [3].
El color de los parches de las cuatro esquinas [6] del parche [5] es el mismo que el gris [2]. Seleccione el gris que tenga el mismo tono que el gris [6] de entre los 49 parches.
Cuando el parche correspondiente esté localizado en el área inferior derecha del parche central [5]: Ajuste M e Y en sentido positivo.
Cuando el parche correspondiente esté localizado en el área superior izquierda del parche central [5]: Ajuste M e Y en sentido negativo.
Pulse [Modo impresión].
Se visualiza la pantalla [MODO IMPR.].
Compruebe la configuración del papel en la pantalla y pulse Inicio en el panel de control.
Se imprime un gráfico de pruebas.
Pulse [Salir ModoImpr] para volver a la pantalla [Ajuste desplaz. gamma impresora].
Repita los pasos 10 a 13 hasta obtener el resultado deseado.

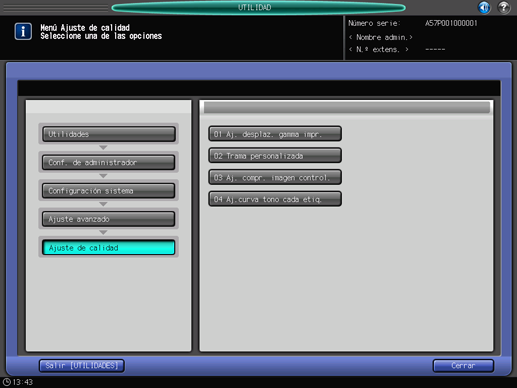

Pulse [Retorno] para volver a la pantalla [Menú Ajuste de calidad].
