Configuración y ajustesAjustesAjuste de balance de densidadImpresión del gráfico de balance de densidadImpresión del gráfico de balance de densidad
Los colorímetros para leer los gráficos son los siguientes.
i1-iSisXL
i1-Pro/i1-Pro2
FD-5 BT
FD-9Los modelos i1-iSisXL/FD-9 y i1-Pro/i1-Pro2 ofrecen dos tipos de gráficos: Tipo 1 para ajuste estándar y Tipo 2 para ajuste de alta precisión. El modelo FD-5 BT ofrece tres tipos de gráficos: Tipo 1 para ajuste estándar, Tipo 2 para ajuste de alta precisión y Tipo 3 para ajuste de alta precisión en medición de tira.
Imprima un gráfico al que se haya aplicado el tipo de trama definido por la máquina.
Antes de imprimir el gráfico, es necesario seleccionar una trama y papel adecuados.
Sin embargo, no se puede seleccionar [Aleatorio] para imprimir un gráfico.
El tipo de trama se puede cambiar en UTILIDAD. Para obtener más información, consulte Trama personalizada: selección del tipo de trama.

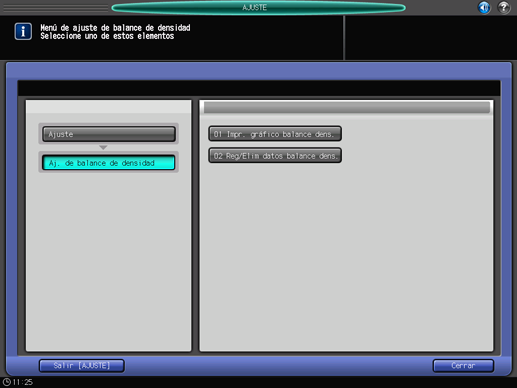

Pulse [Ajuste] en la pantalla [Máquina] para abrir la pantalla [Menú Ajuste].
Pulse [Aj. de balance de densidad] e [Impr. gráfico balance dens.] de forma consecutiva.

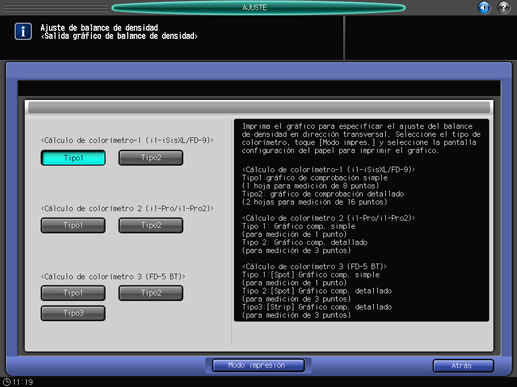

Seleccione el colorímetro y el tipo de gráfico que desee, y pulse [Modo impresión].
El [Tipo1] se utiliza para el ajuste estándar, y el [Tipo2] y el [Tipo3] para el ajuste de alta precisión.
Para utilizar el colorímetro i1-iSisXL o FD-9, seleccione [Tipo1] o [Tipo2] en [Cálculo de colorímetro-1 (i1-iSisXL/FD-9)].
Para utilizar el Colorímetro i1-Pro/i1-Pro2, seleccione [Tipo 1] o [Tipo 2] en [Cálculo de colorímetro 2 (i1-Pro/i1-Pro2)].
Para utilizar el Colorímetro FD-5 BT, seleccione [Tipo1], [Tipo2] o [Tipo3] en [Colorímetro 3 calculado por (FD-5 BT)].

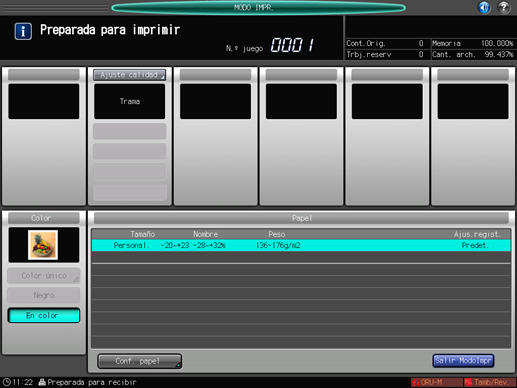

Pulse [Ajuste calidad].

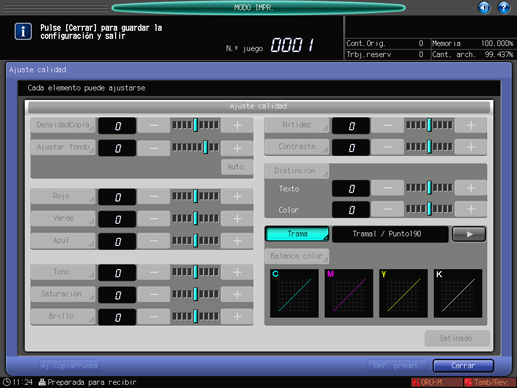

Pulse [
] a la derecha de [Trama] para visualizar la trama deseada.

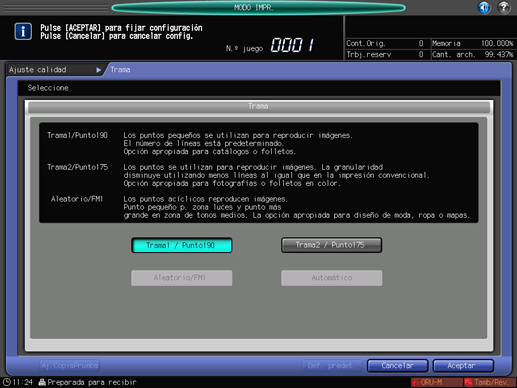

Si es necesario, puede pulsar [Trama] para visualizar la pantalla [Trama] y seleccionar cualquier trama. Seleccione una trama y, a continuación, pulse [Aceptar].
Pulse [Cerrar] en la pantalla [Ajuste de calidad].
Compruebe la configuración de papel.
Si la configuración difiere de las especificaciones del medio de impresión ajustado actualmente, pulse [Conf. papel] y, a continuación, pulse [Recuperar] o [Cam. juego] para cambiar la configuración del papel.
Pulse Inicio en el panel de control.
Se imprime un gráfico de pruebas.
Si se ha seleccionado [Tipo1] en [Cálculo de colorímetro-1 (i1-iSisXL/FD-9)] en el paso 3, se imprime una hoja. Si se ha seleccionado [Tipo2], se imprimen dos hojas.
Con [Cálculo de colorímetro 2 (i1-Pro/i1-Pro2)], el gráfico se imprime en una hoja aunque se haya seleccionado [Tipo1] o [Tipo2].
Con [Cálculo de colorímetro 3 (FD-5 BT)], el gráfico se imprime en una hoja aunque se haya seleccionado [Tipo1], [Tipo2] o [Tipo3].
Pulse [Salir ModoImpr].
La pantalla vuelve a la pantalla [Impr. gráfico balance dens.].
Pulse [Atrás].
La pantalla vuelve a la pantalla [Menú de Aj. de balance de densidad].
