Reinigen des Rollenwicklers RW-201
Öffnen Sie die obere Abdeckung des Rollenwicklers RW-201.

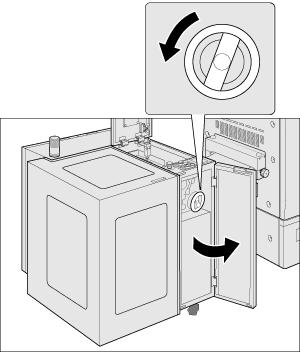

Öffnen Sie die Frontklappe des Rollenwicklers RW-201 und öffnen Sie die Seitenplatte mit Hilfe des Drehgriffs für die Seitenplatten.
Wenn die Gummiwalze montiert ist, verwenden Sie den Hebel, um die Gummiwalze abzunehmen.

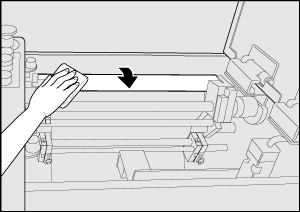

Reinigen Sie die Gummiwalze, während Sie sie drehen.
Reinigen Sie die Gummiwalze sehr sorgfältig, da Klebstoffrückstände leicht an beiden Enden der Walze haften bleiben.
Lassen Sie nach der Reinigung das Isopropanol trocknen, bevor Sie die Gummiwalze wieder anbringen.

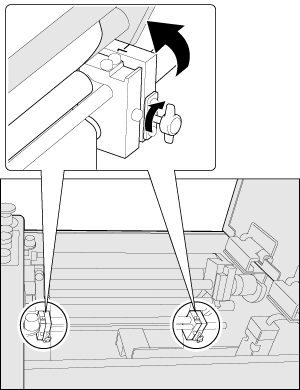

Lösen Sie die Daumenschrauben der Andruckleiste, um den Winkel der Andruckleiste zu vergrößern.
Nehmen Sie die Medienführungen für die Reinigung ab.

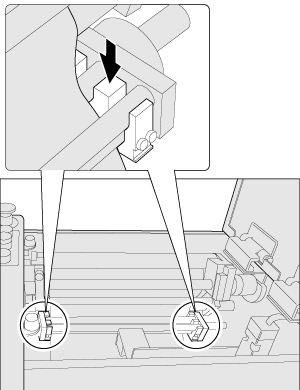

Drücken Sie mit der Hand gegen die Rückseite der Medienführung, um sie zu lösen.
Jede Medienführung hat eine Kette. Wenn Sie eine Medienführung versehentlich fallen lassen, ziehen Sie sie an der Kette zurück.
Reinigen Sie die Andruckleiste.

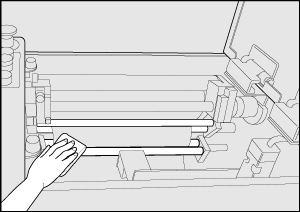

Reinigen Sie die Seitenplatte.

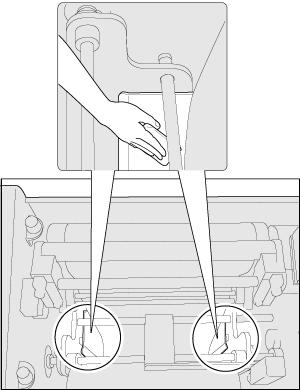

Zum Reinigen der Seitenplatte an der Rückseite führen Sie Ihre Hand unter dem Bauscherkennungssensor hindurch.

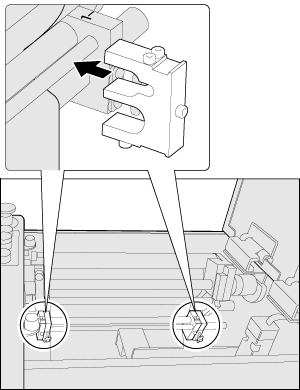

Montieren Sie die Medienführungen.
Bringen Sie die Medienführung an der Rückseite so an, dass sie an der roten Linie ausgerichtet ist. Bringen Sie die Medienführung an der Vorderseite so an, dass sie an der Papierbreite ausgerichtet ist.

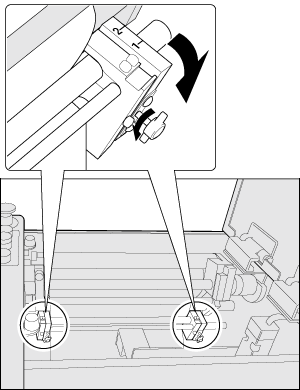

Bringen Sie die Andruckleiste wieder in die ursprüngliche Position und ziehen Sie die Daumenschrauben an.
Drehen Sie den Drehgriff für die Seitenplatten so, dass sich die Seitenplatten in einem Abstand von 2 mm (±1 mm) / 0,08" (±0,04") von den Kanten des Mediums befinden.
Hinweise zur Anpassung der Seitenplatten finden Sie Positionen des Mediums und der Teile anpassen.
Schließen Sie die Frontklappe des Rollenwicklers RW-201.
