Ersetzen des Medienkerns

In diesem Abschnitt wird die Vorgehensweise beim Austauschen des Medienkerns des Rollenwicklers RW-201 beschrieben.

  • Ersetzen des Medienkerns nach dem Abschluss des Druckjobs

  • Wechseln des Mediums, wenn der Wickeldurchmesser den Maximalwert von 500 mm / 19,69" erreicht

  • Bevor Sie das Medium vom Rollenwickler RW-201 abnehmen, stellen Sie sicher, dass das System angehalten ist.

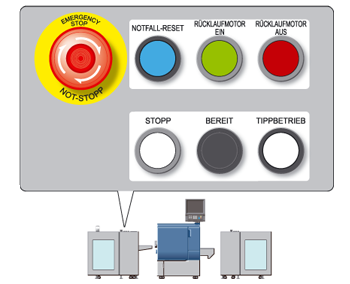

  1. Drücken Sie auf RÜCKLAUFMOTOR AUS am Bedienfeld des Rollenwicklers RW-201

    Der Wickelmotor des Rollenwicklers RW-201 wird angehalten.

  2. Öffnen Sie die Medienabdeckung des Rollenwicklers RW-201.

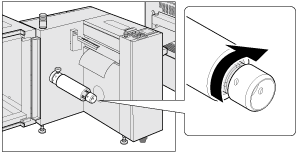

  3. Drehen Sie das Medium im Uhrzeigersinn, um es zu lockern, und schneiden Sie es dann mit einer Schere.

    • Lockern Sie das Medium auf, so dass die Kante des Mediums bis zum neuen Medienkern reicht.

    • Achten Sie beim Schneiden des Papiers darauf, sich keine Schnittverletzungen an den Händen oder Fingern zuzuziehen.

  4. Befestigen Sie den geschnittenen Teil des Mediums mit Klebeband am Medienkern.

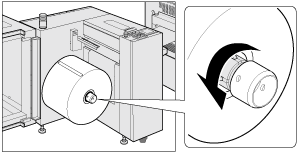

  5. Halten Sie das Medium fest und drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel des Rollenwicklers RW-201 gegen den Uhrzeigersinn, um zu prüfen, ob sich der Haltekeil in der Wickelwelle befindet.

    • Wenn der Haltekeil-Vorschub-/-Rückzugshebel festsitzt und nicht gedreht werden kann, führen Sie einen Kreuzschlitzschraubendreher in das Loch am Haltekeil-Vorschub-/-Rückzugshebel ein und drehen Sie ihn.

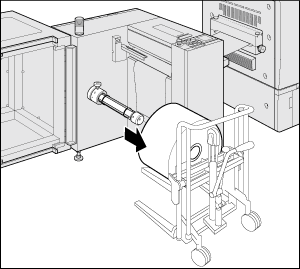

  6. Entfernen Sie das Medium mit einer Hubvorrichtung.

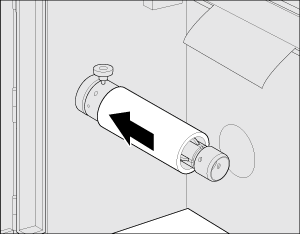

  7. Setzen Sie den neuen Medienkern auf die Wickelwelle.

    Setzen Sie den Medienkern bis zum Anschlag auf die Wickelwelle.

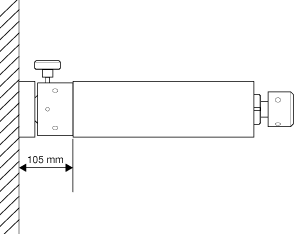

    • Vergewissern Sie sich, dass sich die Kante des Medienkerns in einem Abstand von 105 mm / 4,13'' (±0,25 mm / 0,01'') von der metallischen Oberfläche im Inneren des Rollenwicklers RW-201 befindet.

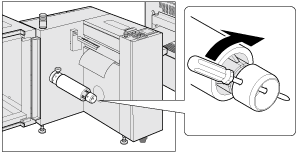

  8. Drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel im Uhrzeigersinn bis zum Anschlag, um den Medienkern zu fixieren.

  9. Führen Sie einen Kreuzschlitzschraubendreher in das Loch am Haltekeil-Vorschub-/-Rückzugshebel ein, um den Hebel im Uhrzeigersinn zu drehen.

    • Wenn der Medienkern nicht ordnungsgemäß gehalten wird, kann sich die Wickelwelle unnötigerweise drehen. Wenn Sie den Haltekeil-Vorschub-/-Rückzugshebel mit zu hohem Kraftaufwand drehen, kann der Medienkern beschädigt werden.

    • Wenn Sie den Haltekeil-Vorschub-/-Rückzugshebel anziehen, führen Sie einen Kreuzschlitzschraubendreher in das Loch der Wickelwelle ein, um die Wickelwelle zu fixieren, oder halten Sie den Griff der Fixiereinheit an der Wickelwelle mit der Hand fest, um die Wickelwelle zu fixieren.

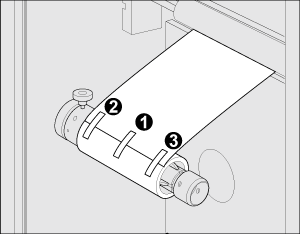

  10. Befestigen Sie das Medium mit Klebeband am Medienkern.

    • Befestigen Sie das Medium an drei Positionen (Mitte, Rückseite und Vorderseite), um die Spannung an der Vorderseite und an der Rückseite auszugleichen.

    • Vergewissern Sie sich, dass das Medium fest mit dem Medienkern verbunden ist. Andernfalls kann sich das Medium möglicherweise zu einer Seite neigen.

  11. Schließen Sie die Medienabdeckung.
