[Tabellenjustage]

Sie können ein Diagramm ausdrucken und Messpunkte skalieren. Nach der Eingabe des gemessenen Werts werden die Vergrößerung und die Druckposition angepasst.

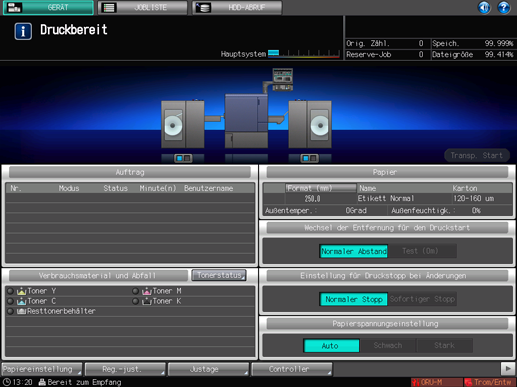

  1. Drücken Sie auf [Reg.-just.] im Bildschirm [GERÄT].

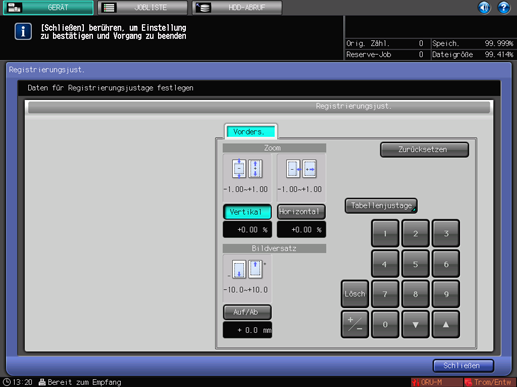

  2. Drücken Sie auf [Tabellenjustage].

  3. Drücken Sie auf [Druckmodus].

  4. Drücken Sie auf Start am Bedienfeld.

    Ein Testdiagramm wird ausgedruckt.

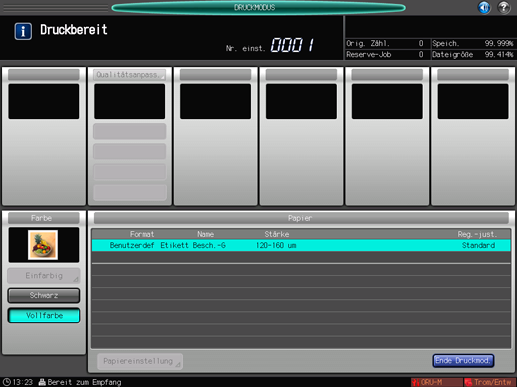

  5. Drücken Sie auf [Ende Druckmod.].

  6. Messen Sie die Länge der Linien, die auf dem gedruckten Diagramm durch die Nummern von [1] bis [8] angegeben sind ([5] und [7] werden ausgelassen.).

    Messen Sie für [1] und [3] die Länge zwischen der vertikalen Linie und der Kante des Mediums.

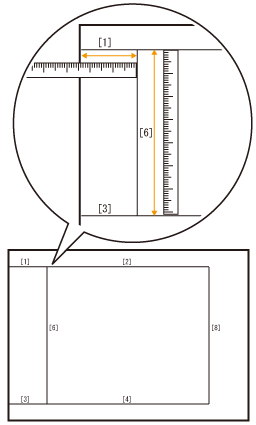

    • Die Abbildung zeigt ein Beispiel für die Messung der Linien [1] und [6].

    • Sie können Werte in Schritten von 0,1 mm eingeben.

    • Notieren Sie sich unbedingt den gemessenen Wert.

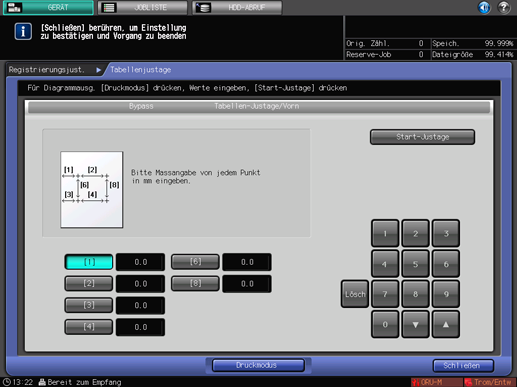

  7. Drücken Sie auf die Nummer für jeden Punkt und geben Sie über die Tastatur am Touch Display oder mit [], [] den Messwert ein.

    • Drücken Sie auf [Lösch], um den Wert zurückzusetzen.

  8. Drücken Sie auf [Justage starten].

  9. Drücken Sie auf [Schließen].

    Die [Tabellenjustage] ist damit abgeschlossen.
