Für die Vergrößerung und die Druckposition in Aufwärts-/Abwärtsrichtung kann eine Feinanpassung vorgenommen werden. Die Justagedaten für die Verschiebung können direkt in Prozentwerten oder in numerischen Werten eingegeben werden.

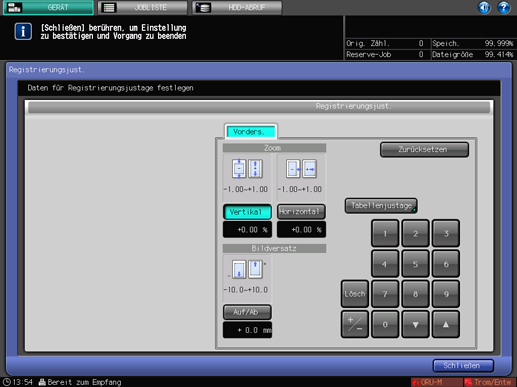

Drücken Sie auf [Reg.-just.] im Bildschirm [GERÄT].
Geben Sie über die Tastatur am Touch Display, mit [], [
] oder über die Tastatur am Bedienfeld den [Zoom] ein.
Für die Justage des [Zooms] muss die Mitte der Seite überprüft werden.
Drücken Sie auf [Vertikal] oder [Horizontal] unterhalb von [Zoom] und geben Sie dann einen Wert ein. [Vertikal] passt die Vergrößerung in Querrichtung an. [Horizontal] passt die Vergrößerung in Papiereinzugsrichtung an.
Geben Sie zum Vergrößern der Druckseite einen positiven Wert und zum Verkleinern einen negativen Wert ein.
Justagebereich: Jeweils für [Vertikal] und [Horizontal], -1,00 bis +1,00 (1 Schritt = 0,01%)
Verwenden Sie [+/-], um anzugeben, ob der Wert positiv oder negativ sein soll.
Drücken Sie auf [Lösch], um den Wert zurückzusetzen.
Justage-Beispiel für [Zoom]: Wenn das gedruckte Bild vertikal auf 10,1 mm/ 0,4" im Vergleich zum Originalbild mit 10 mm/0,39" vergrößert ist, drücken Sie auf [Vertikal] und drücken dann nacheinander auf [1][0][0][+/-], um den Wert -1,00 anzugeben. Das Bild wird um 1% verkleinert.
Geben Sie über die Tastatur am Touch Display, mit [], [
] oder über die Tastatur am Bedienfeld den Wert für den [Bildversatz] ein.
Für die Justage des [Bildversatzes] muss die Mitte der Seite überprüft werden.
Drücken Sie auf [Auf/Ab] unterhalb von [Bildversatz] und geben Sie dann einen Wert ein.
Geben Sie zum Verschieben der Druckseite nach oben einen positiven Wert und zum Verschieben nach unten einen negativen Wert ein.
Justagebereich: Für [Auf/Ab], -10,0 bis +10,0 (1 Schritt =0,1 mm)
Verwenden Sie [+/-], um anzugeben, ob der Wert positiv oder negativ sein soll.
Drücken Sie auf [Lösch], um den Wert zurückzusetzen.
Justagebeispiel für [Bildversatz]: Wenn das gedruckte Bild nach unten eine Fehlausrichtung von 0,5 mm/0,2" aufweist, drücken Sie auf [Auf/Ab] und dann auf [5], um den Wert +0,5 mm festzulegen. Das Bild wird um 0,5 mm nach oben verschoben.
Drücken Sie auf [Schließen].
Die [Zoom]-/[Bildversatz]-Justage ist damit abgeschlossen.
Wenn die Druckposition auch nach mehrmaliger Durchführung der [Registrierungsjust.] weiterhin eine Fehlausrichtung aufweist, passen Sie die Referenzposition der Druckseite neu an. Ausführliche Informationen zu dieser Justage finden Sie Systemjustage.
Sie können den Justagewert der [Registrierungsjust.] unter [Papierprofil], wo die Papierparameter festgelegt werden, registrieren. Wenn die Papiereinstellungen registriert sind, können Sie Bilder mit denselben Parametern wie zuvor drucken, selbst wenn das Medium gewechselt wird. Ausführliche Informationen über die Bearbeitung oder Registrierung eines [Papierprofils] finden Sie Papierprofil: Einrichten und Registrieren des Papiers im Bildschirm "Papiereinstellung registrieren/löschen".
