Nom et fonction des différentes pièces de l'unité principale
Côté avant
N° | Nom | Description |
|---|---|---|
1 | Panneau de contrôle | Utilisé pour configurer divers paramètres de cette machine. |
2 | Prise du cordon secteur | Branchez le cordon d'alimentation à cette entrée pour alimenter la machine en courant. |
3 | Introducteur manuel | Utilisé pour imprimer les données sur du papier de format non standardisé ou sur des enveloppes. |
4 | Interrupteur principal | Actionner cet interrupteur pour mettre la machine en marche ou l'arrêter. |
5 | Port USB (type A) USB 2.0/1.1 | Utilisé pour connecter une clé USB à cette machine. |
6 | Magasin 1 | Permet de charger jusqu'à 500 feuilles de papier ordinaire. |
7 | Zone tactile mobile | Cette zone sert aussi à associer cette machine à un terminal Android compatible NFC ou un terminal iOS compatible avec Bluetooth LE. Cet élément est disponible lorsque l'option Kit d'interface locale (compatible NFC) est installée. |
8 | Voyant Données | Clignote ou s'allume pour indiquer l'état de réception de données de cette machine. Pour des détails, voir Voyant Données. |
9 | Bac de sortie | Sortie des pages imprimées. |
Côté arrière
N° | Nom | Description |
|---|---|---|
1 | Port Ethernet (LAN) (1000Base-T/100Base-TX/10Base-T) | Port utilisé pour la connexion quand cette machine sert d'imprimante réseau. |
2 | Port USB (type B) | Connecter à ce port lorsque cette machine est utilisée comme imprimante USB. |
Conseils
- Le port réseau de ce produit est le n° 1 et le n° 2 suivants. Quand un câble est inséré dans un port, un port réseau est activé.

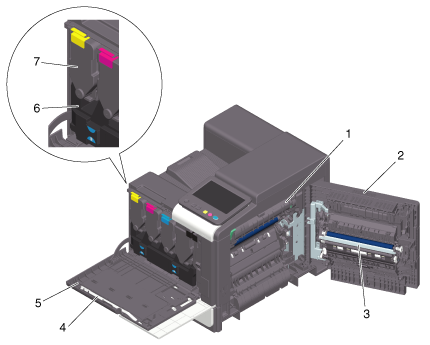

Intérieur
N° | Nom | Description |
|---|---|---|
1 | Unité de fixation | Utilisé pour mélanger le toner au papier à l'aide de la chaleur et de la pression. |
2 | Porte de droite | Ouvrez cette porte pour dégager un bourrage papier. |
3 | Convoyeur papier | Transporte le papier. Pour exécuter l'impression recto-verso, cette unité retourne le papier. |
4 | Nettoyeur tête d'impression | Utilisé pour nettoyer la surface de la Vitre de la tête d'impression. |
5 | Porte avant | Ouvrez cette porte pour remplacer la Cartouche de toner ou le Flacon de toner usagé, et pour nettoyer la Vitre de la tête d'impression. |
6 | Flacon de toner usagé | Utilisé pour récupérer les toners usagés. |
7 | Cartouche de toner | Cette machine fournit Cartouche de toner en quatre couleurs : cyan (C), magenta (M), jaune (J) et noir (N). Une image pleine couleur est créée par la combinaison des quatre couleurs de toner. |
