Comprobación del nombre y la función de cada pieza de esta máquina

1

Panel de control

Se utiliza para configurar varios ajustes en esta máquina.

2

Alimentador automático de documentos

Introduce de forma automática y escanea los originales por páginas. Esta unidad también invierte los originales y los escanea automáticamente a 2 caras.

Esta unidad se denomina ADF en el manual.

2-a

Cubierta de alimentación de ADF

Abra esta cubierta para eliminar un atasco de papel en el ADF.

2-b

Guía lateral

Ajuste esta guía junto con la anchura del original.

2-c

Bandeja de originales

Cargue el original hacia arriba en esta bandeja.

2-d

Bandeja de salida de originales

El original escaneado sale de esta bandeja.

2-e

Tope de documentos

Evita que el original caiga cuando es expulsado.

3

Puerto USB (tipo A) USB 2.0/1.1

Se utiliza para conectar una unidad de memoria externa (unidad de memoria USB) a esta máquina.

4

Bandeja manual

Se utiliza para imprimir datos en papel o sobres de tamaño no estándar.

Para obtener más información sobre los tipos de papel disponibles, consulte [Confirme los tipos de papel disponibles] .

5

Tray1

Permite cargar hasta 550 hojas.

Para obtener más información sobre los tipos de papel disponibles, consulte [Confirme los tipos de papel disponibles] .

6

Indicador de datos

Parpadea o se ilumina para indicar el estado de recepción de datos en esta máquina.

Para obtener más información, consulte [Indicador de datos] .

7

Bandeja de salida

Se usa para la salida de páginas impresas.

La bizhub C3851FS está equipada con una unidad de acabado. Para obtener más información, consulte [Unidad de acabado (bizhub C3851FS)] .

1

Palanca de bloqueo del escáner

Se utiliza para bloquear o desbloquear el escáner.

Para usar esta máquina, desbloquee el escáner.

2

Cristal de originales

Se utiliza para cargar el original.

3

Cristal hendido del escáner

Se utiliza para escanear una imagen del original cuando se utiliza el ADF.

Esta unidad se denomina en el manual cristal hendido del escáner o cristal de escaneado de originales.

4

Almohadilla de la cubierta de originales

Fija los originales cargados.

1

Interruptor de corriente

Pulse este interruptor para encender y apagar la máquina.

2

Conexión de alimentación

Conecte el cable de alimentación a esta entrada para proporcionar energía a esta máquina.

3

Puerto USB (tipo B)

Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB.

4

Puerto (LAN) Ethernet (1000Base-T/100Base-TX/10Base-T)

Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red.

5

Conector LÍNEA (línea telefónica)

Se utiliza para conectar una línea telefónica de abonado general.

6

Conector para teléfono (TEL)

Se utiliza para conectar un cable telefónico.

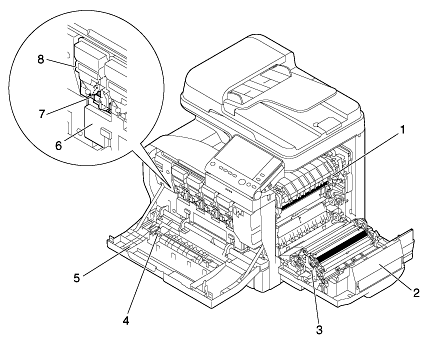

1

Unidad de fusión

Se utiliza para fundir el tóner al papel utilizando calor y presión.

2

Puerta derecha

Abra esta puerta para eliminar un atasco de papel.

3

Unidad de transporte de papel

Se usa para transportar el papel. Al realizar una impresión a 2 caras, esta unidad invierte el papel.

4

Herramienta de limpieza de lentes láser

Se utiliza para limpiar la superficie del cristal del cabezal de impresión.

5

Puerta frontal

Abra esta puerta para sustituir el cartucho de tóner, la unidad de imagen o la botella de tóner residual, y para limpiar la lente láser.

6

Botella de tóner residual

Se utiliza para recoger tóners residuales usados.

7

Unidad de imagen

Se utiliza para crear una imagen impresa.

8

Cartucho de tóner

Esta máquina proporciona un cartucho de tóner en cuatro colores: cian (C), magenta (M), amarillo (Y) y negro (K). Se crea una imagen a todo color combinando los cuatro colores de tóner.

1

Bandeja principal

Se usa para la salida de páginas impresas.

2

Bandeja de procesamiento

Se usa para la operación de grapado. Esta bandeja sirve también para expulsar las páginas impresas hacia la bandeja principal.
