1

Hauptsystem

Scannt das Original im Scanbereich und druckt ein gescanntes Bild im Druckbereich.

Diese Einheit wird in der Bedienungsanleitung als "dieses System" oder "Hauptsystem" bezeichnet.

2

Fax-Kit FK-514

Ermöglicht die Verwendung dieses Systems als Faxgerät.

3

Luftreinigungseinheit CU-102

Sammelt kleine Partikel (UFP), die in diesem System generiert werden, um einen Austritt dieser Partikel aus dem System zu verhindern.

4

Authentifizierungseinheit AU-102

Führt Benutzerauthentifizierung durch Scannen von Venenmustern im Finger durch.

Der Ablagetisch WT-520 ist für die Installation der Authentifizierungseinheit AU‑102 erforderlich.

Diese Einheit wird im Handbuch als Biometrische Authentifizierungseinheit bezeichnet.

5

Ablagetisch WT-520

Bietet eine Ablagefläche, auf der kurzzeitig ein Original oder andere Materialien abgelegt werden können. Wird auch verwendet, wenn die Authentifizierungseinheit AU‑102 oder der Finisher FS-P04 installiert ist.

6

Finisher FS-P04

Heftet die bedruckten Blätter.

Verwenden Sie für Heftklammern dasHeftklammern-Set SK-501.

Der Ablagetisch WT-520 ist für die Installation des Finishers FS-P04 erforderlich.

Ausführliche Informationen über die Verwendung des Finishers FS-P04 finden Sie hier: Verwenden des Finishers FS-P04.

7

Zifferntastatur KP-P03

Ist an der Seite des Bedienfelds angebracht.

Ermöglicht die Bedienung dieses Systems oder die Eingabe einer Nummer über die Hardwaretasten.

8

Montage-Kit MK-730

Dient zum Drucken von Daten auf Bannerpapier.

Diese Einheit wird im Handbuch als Bannerpapier-Einlegeführung bezeichnet.

9

Unterschrank DK-705

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird im Handbuch als Unterschrank bezeichnet.

10

Unterschrank DK-516

Wird verwendet, um das System auf dem Boden aufzustellen.

Diese Einheit wird im Handbuch als Unterschrank bezeichnet.

11

Papierzufuhreinheit PC-416

Nimmt bis zu 2500 Blatt Papier im Format A4 (8-1/2 e 11) auf.

Diese Einheit wird im Handbuch als LCT (integriert) bezeichnet.

12

Papierzufuhreinheit PC-216

Sie können in das obere und untere Fach dieser Einheit jeweils 500 Blatt einlegen.

Diese Einheit wird im Handbuch als Doppel-Papierzufuhreinheit bezeichnet.

13

Papierzufuhreinheit PC-116

Sie können in das obere Fach dieser Einheit 500 Blatt einlegen und das untere Fach als Vorratsbehälter nutzen.

Diese Einheit wird im Handbuch als Einzel-Papierzufuhreinheit bezeichnet.

14

Finisher FS-542

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Dient zum Sortieren, Gruppieren und Heften bedruckter Seiten vor der Ausgabe.

15

Locheinheit PK-527

Installieren Sie diese Einheit am Finisher FS-542.

Diese Einheit unterstützt die Lochfunktion.

16

Zweifachablage JS-506

Installieren Sie diese Einheit am Ausgabefach dieses Systems.

Mit dieser Einheit werden die gedruckten Blätter sortiert.

1

Lokale Schnittstelleneinheit EK-608

Installieren Sie diese Einheit bei Verwendung der Sprachanleitungsfunktion.

Der Lautsprecher und der USB-Anschluss werden hinzugefügt.

Diese Einheit wird im Handbuch als Lokale Schnittstelleneinheit bezeichnet.

2

Lokale Schnittstelleneinheit EK-609

Installieren Sie diese Einheit, wenn Sie die Sprachanleitungsfunktion oder die Verbindungsfunktion für Bluetooth LE-kompatible iOS-Geräte verwenden.

Der Lautsprecher, der USB-Anschluss und das Empfangsgerät für die Bluetooth LE-Kommunikation wurden hinzugefügt.

Diese Einheit wird im Handbuch als Lokale Schnittstelleneinheit oder Lokale Schnittstelleneinheit (Sprachanleitung/Bluetooth LE-kompatibel) bezeichnet.

3

Lokale Schnittstelleneinheit EK-P10

Installieren Sie diese Einheit, um das System mit einem NFC-kompatiblen Android-Endgerät zu verknüpfen.

Ein Empfangsgerät für die NFC-Kommunikation wird hinzugefügt.

Diese Einheit wird im Handbuch als Lokale Schnittstelleneinheit (NFC-kompatibel) bezeichnet.

4

i-Option LK-104

Ermöglicht die Einbindung der Sprachanleitungsfunktion.

5

i-Option LK-105

Ermöglicht die Einbindung der Funktion für durchsuchbare PDFs.

6

i-Option LK-106

Dient zum Hinzufügen einer Strichcode-Schrift, die zu den Spezialschriften gehört.

7

i-Option LK-107

Dient zum Hinzufügen einer Unicode-Schrift, die zu den Spezialschriften gehört.

8

i-Option LK-108

Dient zum Hinzufügen einer OCR-Schrift, die zu den Spezialschriften gehört.

Standardmäßig steht die OCR-B-Schrift (PostScript) zur Verfügung. Die Installation dieser Zubehörkomponente ermöglicht die Verwendung der OCR-A-Schrift (PCL).

9

i-Option LK-110

Ermöglicht die Umwandlung einer Datei in das DOCX- oder XLSX-Format oder die Generierung von vielfältigen Funktionen oder der Funktion für die Generierung von Qualitätsdaten.

Diese Option umfasst die Funktionslizenzen für i-Option LK-105. Für den Erwerb dieser Zubehörkomponente ist es nicht nötig, i-Option LK-105 separat zu erwerben.

10

i-Option LK-111

Ermöglicht die Einbindung der ThinPrint-Funktion.

11

i-Option LK-114

Ermöglicht die Einbindung der Serverless Pull Printing-Funktion.

12

i-Option LK-115

Ermöglicht die Einbindung des TPM (Trusted Platform Module). Die Sicherheit wird durch die Verschlüsselung von vertraulichen Informationen, wie z. B. Zertifikate und Kennwörter dieses Systems, spürbar erhöht.

13

i-Option LK-116

Ermöglicht die Einbindung der Virenscan-Funktion.

14

Upgrade-Kit UK-221

Ermöglicht die Verwendung dieses Systems in einer drahtlosen Netzwerkumgebung.

Diese Einheit wird im Handbuch als WLAN-Schnittstellenkit bezeichnet.

15

Heizung HT-509

Verhindert, dass Papier in einem Fach feucht wird.

Die Heizung HT-509 kann installiert werden, wenn Sie die Papierzufuhreinheit PC-116/PC-216/PC-416 erwerben.

16

Stromversorgungsbox MK-734

Dient zum Ein- und Ausschalten der Heizung HT-509.

Die Stromversorgungsbox MK-734 kann installiert werden, wenn Sie die Papierzufuhreinheit PC-116/PC-216/PC-416 oder den Unterschrank DK-516 erwerben.

17

Montage-Kit MK-735

Ist für die Installation der IC-Kartenauthentifizierungseinheit in der Haupteinheit erforderlich.

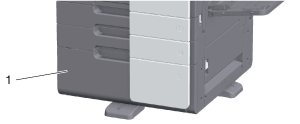

1

LCT (integriert)

Hier können bis zu 2500 Blatt Normalpapier eingelegt werden.

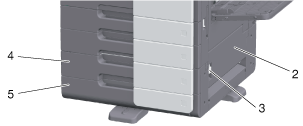

2

Untere rechte Klappe

Öffnen Sie diese Klappe, um einen Papierstau im Fach 3 oder im Fach 4 zu beseitigen.

3

Entriegelungshebel der unteren rechten Klappe

Dient zum Verriegeln der Unteren rechten Klappe.

4

Fach 3

Hier können bis zu 500 Blatt Normalpapier eingelegt werden.

5

Fach 4/Vorratsbehälter

Wird als Vorratsbehälter verwendet, wenn die Einzel-Papierzufuhreinheit installiert ist.

Hier können bis zu 500 Blatt Normalpapier eingelegt werden, wenn die Doppel-Papierzufuhreinheit installiert ist.

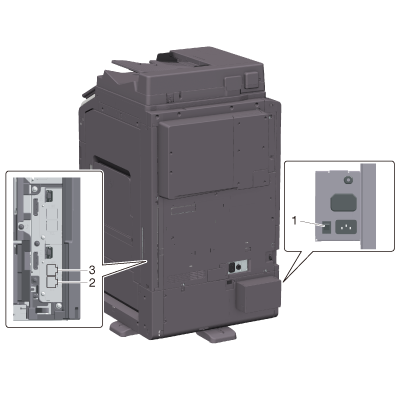

1

Heizungsnetzschalter

Dient zum Ein- und Ausschalten der Heizung. Durch diese Funktion wird verhindert, dass Papier feucht wird, während das System eingeschaltet ist.

Die Heizung ist verfügbar, wenn Sie die Papierzufuhreinheit PC-116/PC-216/PC-416 oder den Unterschrank DK-516 erwerben.

2

Buchse für den Anschluss eines Telefons (TEL PORT1)

Dient zum Anschließen eines Telefonkabels.

3

Telefonbuchse 1 (LINE PORT1)

Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
