Nombre y función de cada pieza de la unidad principal

1

Alimentador automático reversible de documentos

Introduce de forma automática y escanea los originales por páginas. Esta unidad también invierte los originales y los escanea automáticamente a 2 caras.

Esta unidad se denomina ADF en el manual.

2

Palanca de apertura de la cubierta izquierda

Se utiliza para abrir la cubierta izquierda.

3

Cubierta izquierda

Abra la cubierta izquierda al eliminar un atasco de papel.

4

Guía lateral

Ajuste esta guía junto con la anchura del original.

5

Bandeja de originales

Cargue el original hacia arriba en esta bandeja.

6

Bandeja de salida de originales

El original escaneado sale de esta bandeja.

7

Panel de control

Se utiliza para configurar varios ajustes en esta máquina.

8

Lápiz

Se utiliza para seleccionar un menú en el panel táctil o para introducir caracteres.

9

Puerto USB (tipo A) USB 2.0/1.1

Se utiliza para conectar una memoria USB a la máquina.

10

Puerta derecha

Abra esta puerta para eliminar un atasco de papel.

11

Bandeja manual

Se utiliza para imprimir datos en papel de tamaño irregular, papel grueso, transparencias, postales (4 6 (Tarj. A6)), sobres u hojas de etiquetas.

Si desea más información sobre el papel disponible, consulte Aquí.

12

Palanca de apertura de la puerta derecha

Se utiliza para bloquear la puerta derecha.

13

Interruptor de corriente principal

Pulse este interruptor para encender y apagar la máquina.

14

Bandeja 1, Bandeja 2

Permite cargar hasta 500 hojas de papel normal.

Si desea más información sobre el papel disponible, consulte Aquí.

15

Puerta frontal

Abra esta puerta para sustituir el cartucho de tóner, el depósito de tóner residual o la unidad de tambor y para limpiar el cristal del cabezal de impresión.

16

Zona táctil móvil

Esta área se utiliza para asociar la máquina con un terminal Android compatible con NFC o con un terminal iOS compatible con Bluetooth LE.

17

Tecla Energía

Pone la máquina en modo de ahorro de energía.

Si desea más información sobre la tecla Energía, consulte Aquí.

1

Cable de alimentación

Se utiliza para proporcionar energía a esta máquina.

2

Puerto USB (tipo B) USB 2.0/1.1

Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB.

3

Conector de red (10Base-T/100Base-TX/1000Base-T)

Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red.

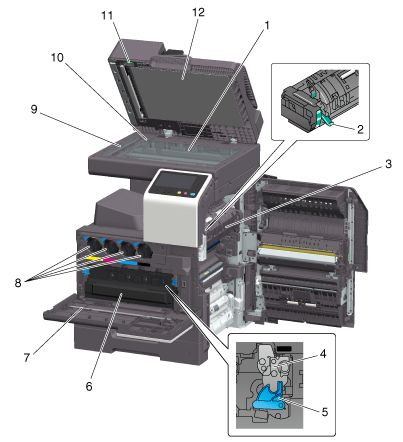

1

Cristal de originales

Se utiliza para cargar el original.

2

Palanca de ajuste de fusión

Se utiliza para desbloquear atascos de papel en la unidad de fusión cuando se imprimen sobres.

3

Unidad de fusión

Se utiliza para fundir el tóner al papel utilizando calor y presión.

4

Unidad de tambor

Se utiliza para crear una imagen impresa.

5

Lengüeta de desbloqueo de bandeja

Se utiliza para retirar la unidad de tambor. (Solo negro)

6

Depósito de tóner residual

Se utiliza para recoger tóners residuales usados.

7

Limpiador del cabezal de impresión

Se utiliza para limpiar la superficie del cristal del cabezal de impresión.

8

Cartucho de tóner

Esta máquina proporciona un cartucho de tóner en cuatro colores: cian (C), magenta (M), amarillo (Y) y negro (K). Se crea una imagen a todo color combinando los cuatro colores de tóner.

9

Cristal hendido del escáner

Se utiliza para escanear una imagen del original cuando se utiliza el ADF.

10

Escala de originales

Cargue el original junto a esta escala. Esta escala también se utiliza para medir el tamaño del original cargado.

11

Selector de eliminación de atascos

Gire este selector para eliminar el papel que ha provocado un atasco en el ADF.

12

Almohadilla de los originales

Fija los originales cargados.
