1

Unité principale

Numérise l'original dans la section numérisation et imprime une image numérisée dans la section imprimante.

Dans le manuel, cette unité est désignée par les termes "machine" ou "unité principale".

2

Kit Fax FK-514

Permet d'utiliser cette machine comme un télécopieur. Ce kit permet en outre de connecter plusieurs lignes téléphoniques.

3

Unité de nettoyage CU-102

Recueille les petites particules (ultra-fines) générées dans la machine pour éviter qu'elles ne s'en échappent.

4

Table de travail WT-519

Utilisé pour déplacer le Panneau de contrôle. Elle est également utilisée lorsque l'Unité d'authentification AU-102 est installée.

5

Unité d'authentification AU-102

Permet d'identifier l'utilisateur en lisant les motifs des veines du doigt.

La Table de travail WT‑506 ou la Table de travail WT-519 est nécessaire pour installer l'Unité d'authentification AU-102.

Dans le manuel, cette unité est désignée Unité d'authentification biométrique.

6

Table de travail WT‑506

Offre un espace plan permettant de poser temporairement un original ou d'autres objets. Il est également utilisé lorsque l'Unité d'authentification AU-102 ou l'Unité de finition FS-P04 est installée.

7

Unité de finition FS-P04

Agrafe les feuilles imprimées.

Pour les agrafes, utilisez le Kit Agrafes SK-501.

Table de travail WT‑506 est nécessaire pour installer l'Unité de finition FS-P04.

Pour des détails sur l'utilisation de l'Unité de finition FS-P04, voir Comment utiliser l'Unité de finition.

8

Clavier KP-102

Il est situé sur le côté du Panneau de contrôle.

Permet d'utiliser cette machine ou d'entrer un nombre à l'aide de touches fixes.

9

Support clavier KH-102

Installer ce support pour utiliser un clavier externe.

Pour des détails sur les claviers externes, contactez votre technicien SAV.

10

Kit de sécurité SC-509

Supporte le pare-copie et les fonctions de copie du mot de passe afin de prévenir une copie non autorisée.

11

Kit de montage fax MK-742

Cette unité est nécessaire pour installer le Kit Fax FK-515.

Cette option est disponible en Amérique du Nord et à Hong Kong.

12

Kit Fax FK-515

Permet l'ajout de lignes téléphoniques.

Kit de montage fax MK-742 est nécessaire pour installer l'Kit Fax FK-515.

Cette option est disponible en Amérique du Nord et à Hong Kong.

13

Kit de montage MK-730

Utilisé pour imprimer des données sur du papier bannière.

Dans le manuel, cette unité est désignée Guide de chargement du papier bannière.

14

Unité grande capacité LU-303

Permet de charger jusqu'à 3000 feuilles au format A4 (8-1/2 e 11).

Dans le manuel, cette unité est désignée Unité grande capacité.

15

Unité grande capacité LU-205

Permet de charger jusqu'à 2500 feuilles au format SRA3 ou A3 (11 e 17).

Pour changer le format papier, contactez votre technicien S.A.V.

Dans le manuel, cette unité est désignée Unité grande capacité.

16

Unité de finition FS-539

Trie, assemble et agrafe le papier imprimé avant de l'éjecter.

Pour installer l'Unité de finition FS-539, l'Unité Relais RU-519 est nécessaire.

17

Unité de finition FS-539 SD

Trie, assemble, agrafe, plie et lie le papier imprimé avant de l'éjecter.

Pour installer l'Unité de finition FS-539 SD, l'Unité Relais RU-519 est nécessaire.

18

Kit de perforation PK-524

Installer cette unité sur l'Unité de finition FS-539/FS-539 SD.

Cette unité prend en charge la fonction perforation.

19

Unité Relais RU-519

Cette unité est nécessaire pour installer l'Unité de finition FS-540/FS-540 SD/FS-539/FS-539 SD.

20

Unité de finition FS-540 SD

Trie, assemble, agrafe, plie et lie le papier imprimé avant de l'éjecter.

Pour installer l'Unité de finition FS-540 SD, l'Unité Relais RU-519 est nécessaire.

21

Unité de finition FS-540

Trie, assemble et agrafe le papier imprimé avant de l'éjecter.

Pour installer l'Unité de finition FS-540, l'Unité Relais RU-519 est nécessaire.

22

Kit de perforation PK-526

Installer cette unité sur l'Unité de finition FS-540/FS-540 SD.

Cette unité prend en charge la fonction perforation.

23

Unité de pliage en Z ZU-609

Installer cette unité sur l'Unité de finition FS-540/FS-540 SD.

Cette unité est utilisée pour le pliage en Z.

24

Insertion feuilles PI-507

Installer cette unité sur l'Unité de finition FS-540/FS-540 SD.

Cette unité insère du papier couverture entre les feuilles copiées ou imprimées. L'unité de finition peut aussi s'utiliser manuellement (seul le magasin inférieur est disponible).

25

Séparateur de travaux JS-602

Installer cette unité sur l'Unité de finition FS-540/FS-540 SD.

Cette unité trie les feuilles imprimées.

26

Bac de sortie OT-514

Sortie des pages imprimées.

1

Unité Tampon SP‑501

Tamponne un original numérisé lors de l'envoi d'un fax. Cette unité permet de vérifier si l'original a été numérisé.

2

Tampon de rechange Émission 2

Un tampon de remplacement pour l'Unité Tampon SP‑501.

3

Kit d'interface locale EK-608

Installez cette unité en cas d'utilisation de la fonction d'assistance vocale.

Le haut-parleur et le port USB sont ajoutés.

Dans le manuel, cette unité est désignée Kit d'interface locale.

4

Kit d'interface locale EK-609

Installez cette unité en cas d'utilisation de la fonction d'assistance vocale ou de la fonction de connexion avec un terminal iOS compatible Bluetooth LE.

Le haut-parleur, le port USB et le périphérique de réception pour la communication Bluetooth LE sont ajoutés.

Cette unité est appelée Kit d'interface locale ou Kit d'interface locale (assistance vocale/compatible Bluetooth LE) dans le manuel.

5

i-Option LK-104

Permet d'ajouter la fonction d'assistance vocale.

6

i-Option LK-105

Permet d'ajouter la fonction PDF consultable.

7

i-Option LK-106

Utilisée pour ajouter une police code à barres qui fait partie des polices spéciales.

8

i-Option LK-107

Utilisée pour ajouter une police unicode qui fait partie des polices spéciales.

9

i-Option LK-108

Utilisée pour ajouter une police ROC qui fait partie des polices spéciales.

En mode standard, la police ROC-B (PostScript) est disponible. L'installation de l'option avancée permet d'utiliser la police ROC-A (PCL).

10

i-Option LK-110

Permet de convertir un fichier en type DOCX ou XLSX ou de créer une haute fonctionnalité et la fonction de génération de données de qualité élevée.

Cette option inclut les licences de fonction pour i-Option LK-105. Pour acheter cette option, il n'est pas nécessaire d'acheter i-Option LK-105.

11

i-Option LK-111

Permet d'ajouter la fonction ThinPrint.

12

i-Option LK-114

Permet d'ajouter la fonction Serverless pull printing.

13

i-Option LK-115

Permet d'ajouter le module TPM (module de plate-forme de confiance). Le renforcement de la sécurité est réalisé par le cryptage des informations confidentielles telles que les certificats et les mots de passe de cette machine.

14

i-Option LK-116

Permet d'ajouter la fonction d'analyse antivirus.

15

i-Option LK-117

Permet d'ajouter la fonction Fax IP (SIP).

16

Kit de mise à niveau UK-221

Vous permet d'utiliser cette machine dans un environnement réseau sans fil.

Dans le manuel, cette unité est désignée Kit d'interface LAN sans fil.

17

Chauffage HT-509

Empêche l'humidité d'affecter le papier.

18

Kit transformateur TK-101

Cette unité est nécessaire pour permettre à la fonction Chauffage de l'Unité grande capacité LU-303/LU-205 de fonctionner.

19

Boîtier d'alimentation MK-734

Permet d'activer ou de désactiver les opérations sur le Chauffage HT-509.

20

Kit de montage MK-735

L'Unité d'authentification par carte IC doit être intégrée à l'unité principale.

21

Capteur de papier intelligent IM‑103

Détecte automatiquement le type de papier chargé dans le magasin.

22

Unité d'extension mémoire EM-908

Ajoute un espace de stockage à cette machine.

Pour utiliser cette unité, mettre à jour le firmware de cette machine. Pour des détails, contactez votre technicien SAV.

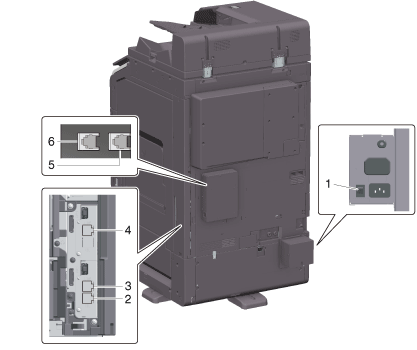

1

Interrupteur d'alimentation du chauffage

Permet d'activer ou de désactiver les opérations sur le Chauffage. Cette fonction empêche l'humidité d'affecter le papier lorsque le chauffage est mis en marche.

2

Prise combiné téléphonique (TEL PORT1)

Utilisée pour connecter un cordon téléphonique.

Branchez le cordon à ce connecteur même en cas d'utilisation de plusieurs lignes.

3

Prise téléphonique 1 (LINE PORT1)

Permet de connecter un poste d'abonné.

Connectez le cordon à ce connecteur seulement pour utiliser une ligne téléphonique.

4

Prise téléphonique 2 (LINE PORT2)

Permet de connecter un poste d'abonné.

5

Prise téléphonique 4 (LINE PORT4)

Permet de connecter un poste d'abonné.

6

Prise téléphonique 3 (LINE PORT3)

Permet de connecter un poste d'abonné.
