Nombre y función de cada pieza de la unidad principal

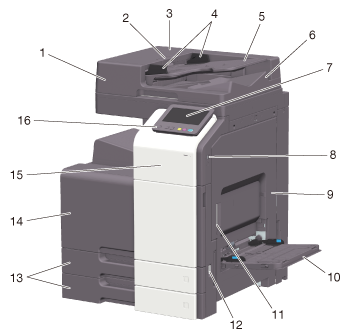

Frontal
No. | Nombre | Descripción |
|---|---|---|
1 | Alimentador de documentos dúplex | Introduce de forma automática y escanea los originales por páginas. Esta unidad también invierte los originales y los escanea automáticamente a 2 caras. Esta unidad se denomina ADF en el manual. |
2 | Palanca de apertura de la cubierta izquierda | Permite abrir la página Cubierta izquierda. |
3 | Cubierta izquierda | Abra el Cubierta izquierda para eliminar un atasco de papel. |
4 | Guía lateral | Ajuste esta guía junto con la anchura del original. |
5 | Bandeja de originales | Cargue el original hacia arriba en esta bandeja. |
6 | Bandeja de salida de originales | El original escaneado sale de esta bandeja. |
7 | Panel de control | Se utiliza para configurar varios ajustes en esta máquina. |
8 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar una memoria USB a esta máquina. |
9 | Puerta derecha | Abra esta puerta para eliminar un atasco de papel. |
10 | Bandeja manual | Permite imprimir datos en papel de tamaño irregular, Papel grueso, transparencias, postales (4 e 6, Tarjeta A6), Sobres u hojas de etiquetas. |
11 | Palanca de apertura de la puerta derecha | Permite bloquear la Puerta derecha. |
12 | Interruptor principal | Pulse este interruptor para encender y apagar la máquina. |
13 | Bandeja 1/Bandeja 2 | Permite cargar hasta 500 hojas de papel normal. |
14 | Puerta frontal | Abra esta puerta para sustituir el Cartucho de tóner o la Depósito de tóner residual y para limpiar el Cristal del cabezal de impresión. |
15 | Zona táctil móvil | Esta área se utiliza para asociar la máquina con un terminal Android compatible con NFC o con un terminal iOS compatible con Bluetooth LE. Este elemento está disponible cuando está instalado el Kit de interfaz local opcional. |
16 | Tecla Energía | Pone la máquina en modo de ahorro de energía. |

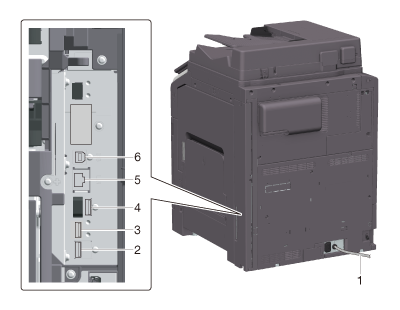

Lateral/trasero
No. | Nombre | Descripción |
|---|---|---|
1 | Cable de alimentación | Se utiliza para proporcionar energía a esta máquina. |
2 | Puerto USB (tipo A) USB 2.0/1.1 | Se utiliza para conectar una línea de fax a esta máquina. |
3 | Puerto USB (tipo C) USB 3.0 | Permite conectar un dispositivo para la conexión de LAN inalámbrica. |
4 | Puerto USB (tipo A) USB 2.0/1.1 | Permite conectar la Unidad de autenticación. |
5 | Conector de red (10Base-T/100Base-TX/1000Base-T) | Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red. |
6 | Puerto USB (tipo B) USB 2.0/1.1 | Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB. |
Sugerencias
- El puerto de red de este producto sigue los n.º 5 y 6. Se activa un puerto cuando un puerto de red inserta un cable.

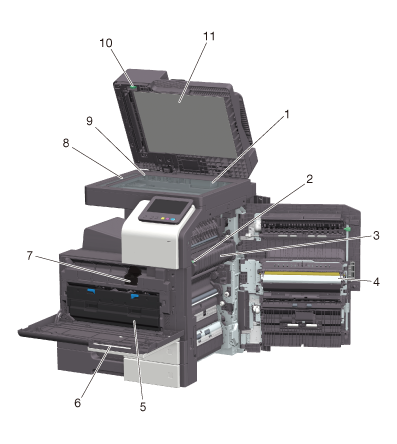

Interno
No. | Nombre | Descripción |
|---|---|---|
1 | Cristal de originales | Se utiliza para cargar el original. |
2 | Palanca de la cubierta de la unidad de fusión | Se utiliza para eliminar un atasco de papel en la unidad de fusión. |
3 | Unidad de fusión | Se utiliza para fundir el tóner al papel utilizando calor y presión. |
4 | Unidad dúplex automática | Se utiliza para invertir papel al realizar una impresión a 2 caras. |
5 | Depósito de tóner residual | Se utiliza para recoger tóners residuales usados. |
6 | Limpiador del cabezal de impresión | Se utiliza para limpiar la superficie del Cristal del cabezal de impresión. |
7 | Cartucho de tóner | Contiene tóner, con el que se imprimen las imágenes. |
8 | Cristal hendido del escáner | Se utiliza para escanear una imagen de original cuando se utiliza el ADF. |
9 | Escala de originales | Cargue el original junto a esta escala. Esta escala también se utiliza para medir el tamaño del original cargado. |
10 | Selector de eliminación de atascos | Gire este selector para eliminar el papel que ha provocado un atasco de papel en el ADF. |
11 | Almohadilla de los originales | Fija los originales cargados. |
