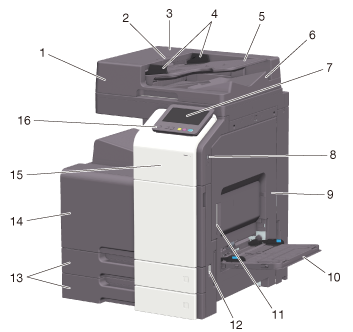

Duplex-Originaleinzug

Dient zum automatischen seitenweisen Zuführen und Scannen von Originalen. Außerdem werden mit dieser Einheit zweiseitige Originale automatisch gewendet und gescannt.

Diese Einheit wird im Handbuch als ADF bezeichnet.

2

Entriegelungshebel für die linke Abdeckung

Dient zum Öffnen der Linken Abdeckung.

3

Linke Abdeckung

Öffnen Sie die Linke Abdeckung zum Beseitigen eines Papierstaus.

4

Seitliche Führung

Diese Führung wird an die Breite des Originals angepasst.

5

Originalfach

Originale werden mit der Druckseite nach oben in dieses Fach eingelegt.

6

Originalausgabefach

Das gescannte Original wird in dieses Fach ausgegeben.

7

Bedienfeld

Dient zum Festlegen verschiedener Einstellungen für das System.

8

USB-Anschluss (Typ A) USB 2.0/1.1

Wird verwendet, um ein USB-Flash-Laufwerk mit diesem System zu verbinden.

9

Rechte Klappe

Diese Klappe wird geöffnet, um einen Papierstau zu beheben.

10

Spezialeinzug

Dient zum Drucken auf Papier mit Sonderformat, auf Karton, auf OHP-Folien, auf Postkarten (4 e 6, A6 Card), auf Umschläge oder auf Etikettenbögen.

11

Entriegelungshebel der rechten Klappe

Dient zum Verriegeln der Rechten Klappe.

12

Hauptschalter

Mit diesem Schalter wird das System ein- und ausgeschaltet.

13

Fach 1/Fach 2

Hier können bis zu 500 Blatt Normalpapier eingelegt werden.

14

Frontklappe

Öffnen Sie diese Klappe, um die Tonerkartusche oder den Resttonerbehälter zu wechseln und um das Druckkopfglas zu reinigen.

15

Bereich für mobile Endgeräte

Dieser Bereich wird verwendet, um dieses System mit einem NFC-kompatiblem Android-Endgerät oder einem Bluetooth LE-kompatiblem iOS-Endgerät zu verknüpfen.

Dieses Element ist verfügbar, wenn das optionale Lokale Schnittstelleneinheit installiert ist.

16

Netztaste

Schaltet in den Energiesparmodus um.

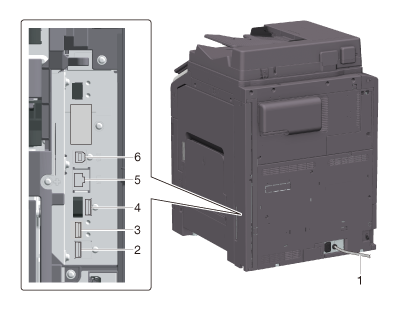

1

Netzkabel

Versorgt das System mit Strom.

2

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Verbinden einer Faxleitung mit diesem System.

3

USB-Anschluss (Typ C) USB 3.0

Dient zum Verbinden eines Geräts für eine drahtlose Netzwerkverbindung.

4

USB-Anschluss (Typ A) USB 2.0/1.1

Dient zum Anschließen der Authentifizierungseinheit.

5

Netzwerkanschluss (10Base-T/100Base-TX/1000Base-T)

Dieser Anschluss wird verwendet, wenn das System als Netzwerkdrucker oder -scanner eingesetzt wird.

6

USB-Anschluss (Typ B) USB 2.0/1.1

Dieser Anschluss wird verwendet, wenn das System über einen USB-Anschluss genutzt wird.

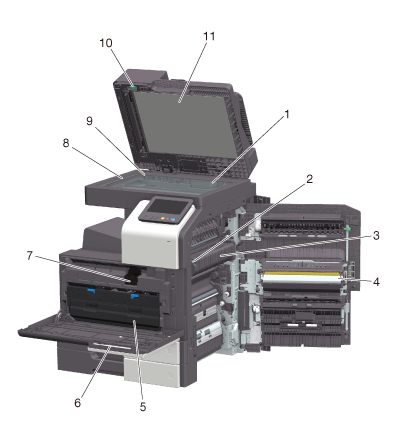

1

Originalglas

Dient zum Auflegen von Originalen.

2

Hebel der Fixiereinheit-Abdeckung

Wird für die Beseitigung von Papierstaus in der Fixiereinheit verwendet.

3

Fixiereinheit

Dient zum Fixieren von Toner auf Papier mithilfe von Wärme und Druck.

4

Automatische Duplexeinheit

Dient zum Wenden von Papier beim 2-seitigen Druck.

5

Resttonerbehälter

Dient zur Aufnahme verbrauchten Toners.

6

Druckkopfreiniger

Wird zum Reinigen der Oberfläche des Druckkopfglases verwendet.

7

Tonerkartusche

Enthält Toner, mit dem das Druckbild erstellt wird.

8

Schlitzglas

Dient zum Scannen eines Originalbilds bei Verwendung des ADF.

9

Originalskala

Originale werden entlang dieser Skala angelegt. Diese Skala dient auch zum Messen der Größe eingelegter Originale.

10

Rad zur Papierstaubehebung

Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau ADF verursacht hat.

11

Originalandrückmatte

Fixiert die eingelegten Originale.
