¿Qué significa [1x1-1x3 Cutting(PE)]?

Descripción general
Elementos de configuración

Descripción general

Permite definir cualquier perfil de recorte.

Defina el tamaño de acabado o la posición de corte y recorte el papel con diseños de 1 e 1 a 1 e 3.

También puede definir la posición de perforación.

NOTA

Para utilizar esta función se necesita la siguiente opción.

  • Unidad de perforación PE-101

Elementos de configuración

Acceso en pantalla

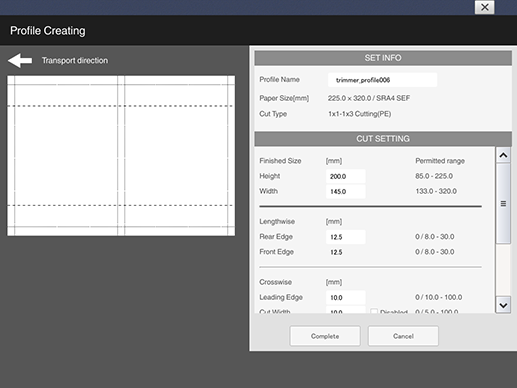

  • Panel táctil - [UN.PRINC.] - [Perfil de recorte] - [Create] - seleccione[1x1-1x3 Cutting(PE)]. - [OK]

  • Panel táctil - [UN.PRINC.] - [Perfil de recorte] - seleccione un perfil de recorte de [1x1-1x3 Cutting(PE)]. - [Edit]

  • Web Connection - Pantalla Inicio de sesión - [Finisher Manager] - [TU-510 Profile Manager] - [Create] - Seleccione [1x1-1x3 Cutting(PE)]. - [OK]

  • Web Connection - Pantalla Inicio de sesión - [Finisher Manager]- [TU-510 Profile Manager] - Seleccione un perfil de recorte de [1x1-1x3 Cutting(PE)]. - [Edit]

  • Web Utilities -[Finisher Manager] - [TU-510 Profile Manager] - [Create] - Seleccione [1x1-1x3 Cutting(PE)]. - [OK]

  • Web Utilities - [Finisher Manager] - [TU-510 Profile Manager] - Seleccione un perfil de recorte de [1x1-1x3 Cutting(PE)]. - [Edit]

Elemento de configuración

Descripción

[SET INFO]

Permite visualizar la información especificada en la pantalla [Create].

Puede cambiar el nombre de perfil a su criterio.

  • [Profile Name]

  • [Paper Size]

  • [Cut Type]

[CUT SETTING]

Establezca el tamaño de acabado para Four Edge Trim, así como las posiciones de corte.
