¿Qué significa [Config.área inspecc.]?
Descripción general
Puede realizar varias inspecciones automáticas ajustando "Área" a una imagen de referencia registrada.
Defina las zonas sujetas a inspecciones especiales, como las zonas no sujetas a inspección automática, las zonas sujetas a inspección de código de barras y las zonas sujetas a inspección de número de serie.
Se obtiene una inspección eficaz al evitar errores innecesarios y automatizar comprobaciones como las de impresión de números de serie.
Referencia
- Para obtener más información sobre cómo se registra una imagen de referencia, consulte [Secuencia de impresión].
- Para obtener más información sobre el método de configuración del área de inspección automática, consulte [Secuencia de impresión].
Elementos de configuración
Acceso en pantalla

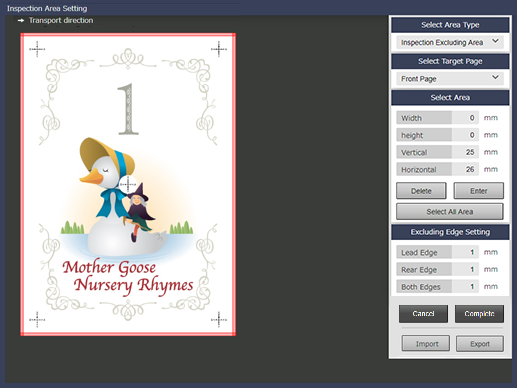

Panel táctil - [UN.PRINC.] - [Gestion.imag.ref.] - [Lista de imágenes de referencia 1] - Seleccione una fila. - [Config.área inspecc.]
Elemento de configuración | Descripción |
|---|---|
[Transport direction] | Transporta el papel en la dirección indicada por la flecha. |
Pantalla de vista previa | Previsualiza la imagen de referencia para fijar un área. |
Seleccione el tipo de área. Las opciones de ajuste de [Select Area] varían según la configuración del tipo seleccionado. Para obtener más información sobre las distintas opciones de configuración, consulte la explicación de cada zona. | |
[Cancel] | Cancela el ajuste de zona y vuelve a la pantalla anterior. |
[Complete] | Define un área y vuelve a la pantalla anterior. |
[Import]* | Esta función importa la información de configuración (archivo CSV) de la [Inspection Area Setting] exportada a la imagen de referencia. NOTA
|
[Export]* | La información de configuración de [Inspection Area Setting] se almacena en forma de archivo CSV. NOTA
|
*: Esta función solo aparece en la pantalla del navegador cuando se accede a las Web Utilities de la Unidad de inspección automática UK-301. Para obtener más información sobre cómo se accede a las Web Utilities de la Unidad de inspección automática UK-301, consulte Web Utilities (Unidad de inspección automática UK-301).
[Inspection Excluding Area]: Ejemplo de ajuste
Si utiliza papel con numeración preimpresa o números de página, o utiliza la función de marca de fecha y hora, puede definir zonas no sujetas a inspección antes de realizar la inspección.
Para obtener más información, consulte Procedimiento de ajuste (ajuste de la zona de exclusión de inspección).
A: [Front Page] B: [Back Page] C: [Select Page]
Ejemplo de ejecución de inspección automática
Los lados frontal y posterior y las páginas seleccionadas en [Select Target Page] se disponen en el orden en que se leen en la Unidad Intelligent Quality Care IQ-501 cuando se crea una imagen de referencia.
A: [Front Page] B: [Back Page]
1: Cara de salida 2: Leer orden de papel 3: Leer orden de hojas
