[Plegado y grapado]
Descripción general
Establezca las condiciones para el [Plegado y grapado].
Las pantallas que se muestran y las opciones de ajuste seleccionables varían en función de los dispositivos opcionales instalados en el sistema.
[Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo.
NOTA
- Para ajustar el [Esq.lomo] se necesita la Unidad de grapado en el lomo SD-513 con la Unidad de plegado FD-504 instalada.
- Para ajustar el [Hendidura] se necesita la Unidad de grapado en el lomo SD-513 con la Unidad de hendidura CR-101 instalada.
- Para ajustar el [(2)Corte lateral] se necesita la Unidad de grapado en el lomo SD-513 con la Unidad de corte TU-503 instalada.
NOTA
Para configurar la opción [Plegado y grapado], se necesita alguna de las opciones siguientes.
- Unidad de acabado FS-532 con la Unidad de grapado de lomos SD-510 instalada
- Unidad de acabado FS-541 con la Unidad de grapado de lomos SD-510 instalada
NOTA
- Las hojas plegadas y grapadas se envían a la Bandeja de encuadernación. Configure la Bandeja de extensión de la bandeja de encuadernación como preparación y abra el Tope. De lo contrario, el papel impreso podría caerse de la Bandeja de encuadernación. Además, la función de detección de carga completa podría dejar de funcionar.
- Si se utiliza papel fino o que se ondule fácilmente para plegado central multihoja, la impresión debe ser de manera que el papel se ondule hacia el interior. Antes de imprimir un cuadernillo, imprima solo unas cuantas hojas hacia la Bandeja secundaria y compruebe la orientación de la ondulación. Si el papel impreso está curvado hacia arriba, se curva hacia dentro cuando se crea un folleto.
Sugerencias
- Cuando se selecciona [Esq.lomo], la opción [Hendidura] no está disponible.
Referencia
- Para obtener más información sobre [Plegado y grapado], consulte ¿Qué significa [Pleg.Ygr.]?.

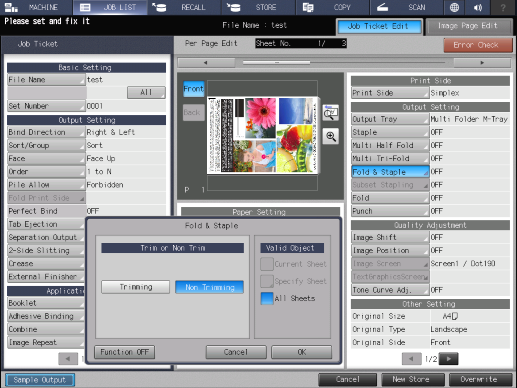

Opciones de ajuste (con la Unidad de grapado de lomos SD-506 instalada)
Elemento de configuración | Descripción | ||
|---|---|---|---|
[Recortar o no] |  | [Recortar] | Recorta el borde frontal. |
[Sin recorte] | No recorta el borde frontal. | ||
[Objeto válido] | [Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo. | ||
[Función desac.] | Desactiva la función, pero mantiene la información definida. | ||

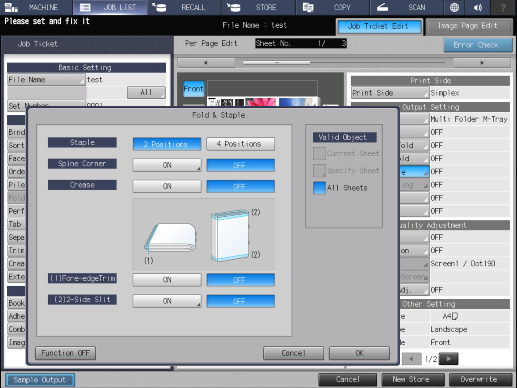

Opciones de ajuste (con la Unidad de grapado en el lomo SD-513 instalada)
Elemento de configuración | Descripción | ||
|---|---|---|---|
[Grapa] |  | [2 posiciones] | Grapa en 2 posiciones. |
[4 posiciones] | Grapa en 4 posiciones. | ||
[Esq.lomo] |  | [Activado] | Se forma la esquina de lomo. |
[Desactivado] | No se forma la esquina de lomo. | ||
[Hendidura] |  | [Activado] | Crea hendiduras solo en las portadas para plegado y grapado. |
[Desactivado] | No se realiza hendidura. | ||
[(1)Corte] | | [Activado] | Recorta el borde frontal. |
[Desactivado] | No recorta el borde frontal. | ||
[(2)Corte lateral] |  | [Activado] | Corte lateral en los 2 bordes del papel. Están disponibles las opciones [Corte lateral] y [Offset resp.a port.]. |
[Desactivado] | No hay corte lateral en los 2 bordes del papel. | ||
[Objeto válido] | [Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo. | ||
[Función desac.] | Desactiva la función, pero mantiene la información definida. | ||
Opciones de ajuste (con la Unidad de acabado FS-532 / Unidad de acabado FS-541 instalada)
Elemento de configuración | Descripción | |
|---|---|---|
[Plegado y grapado] | [Activ.] | Se realiza el plegado y grapado del papel. |
[Desact.] | No se realiza el plegado y grapado del papel. | |
[Objeto válido] | [Objeto válido] no se puede cambiar en [Todas hoj.] porque tiene valor fijo. | |
[Función desac.] | Desactiva la función, pero mantiene la información definida. | |
Procedimiento de ajuste (ajuste de [Esq.lomo])
Si está instalada la Unidad de grapado en el lomo SD-513, forma la esquina de lomo para papel plegado y grapado.
1

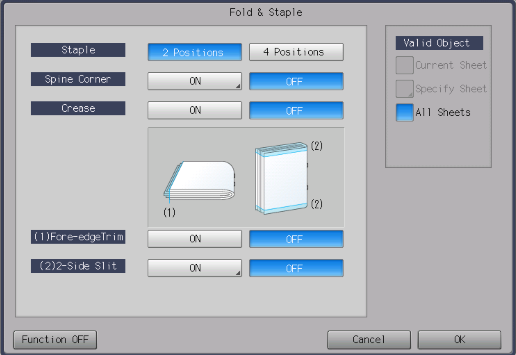

Pulse [Activado] en [Esq.lomo].
_MJA031181A_D.png)
Se visualiza la pantalla de configuración.
2

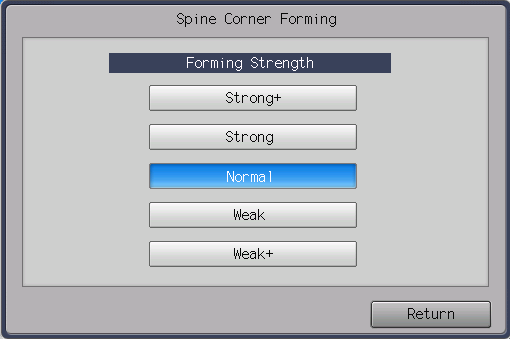

Seleccione la fuerza.
Empiece seleccionando el valor [Normal]. Si el resultado no es adecuado, cambie la fuerza.
3
Pulse [Atrás].
4
Pulse [Aceptar].
Procedimiento de ajuste (ajuste de [(2)Corte lateral])
Si está instalada la Unidad de grapado en el lomo SD-513, ajuste [Corte lateral] y [Offset resp.a port.] para corte lateral.
1

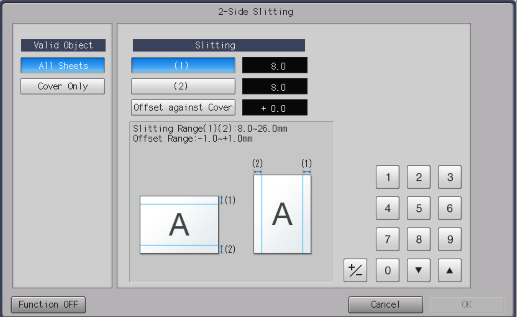

Pulse [Activado] en [(2)Corte lateral].
Se visualiza la pantalla de configuración.
2
Seleccione [(1)] o [(2)] de [Corte lateral] y utilice el teclado en pantalla para introducir el valor del corte lateral.
Rango: de 8,0 mm a 26,0 mm
Si se pulsa [,]/[+] se aumenta o reduce el valor numérico en pasos de 0,1 mm.
Utilice [+ / -] para definir el signo positivo o negativo del valor numérico.
Si la diferencia de valor del corte lateral entre [(1)] y [(2)] es 10,0 mm o más, no se puede introducir el valor.
3
Seleccione [Offset resp.a port.] y utilice en teclado en pantalla para introducir el valor del corte lateral de la tripa para la portada.
Rango: de -1,0 mm a 1,0 mm
Si se pulsa [,]/[+] se aumenta o reduce el valor numérico en pasos de 0,1 mm.
4
Pulse [Aceptar].
