Los elementos mostrados se pueden cambiar abriendo con Adobe Acrobat el archivo PDF del informe de imagen fuera de rango descargado.
Esta función muestra manchas u omisiones que se consideran dentro del rango permitido, así como la [Barcode Area] y la [Serial No. Area] especificadas, y también permite cambiar el color para visualizar el resultado de la inspección.
Estos ajustes son necesarios para utilizar esta función.

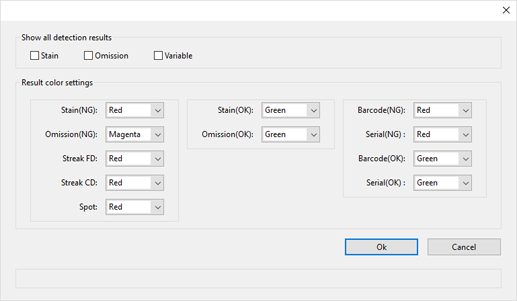

Seleccione [Preference] o "" en [Bookmarks] de Adobe Acrobat; se abre una ventana. Defina los elementos necesarios y haga clic en [Aceptar].
Los elementos visualizados varían en función del preajuste automático de la inspección.
Las pantallas que se muestran a continuación pueden diferir de las reales en función del entorno de uso o de la versión.
Elemento | Descripción | |
---|---|---|
[Show all detection results] | [Stain] | Seleccione estas casillas de verificación para que las manchas u omisiones que se consideran dentro del rango permitido aparezcan enmarcadas. |
[Spot] | ||
[Omission] | ||
[Variable] | Seleccione esta casilla de verificación para visualizar la [Barcode Area] o la [Serial No. Area]. | |
[RealTimeCollation]* | Seleccione esta casilla de verificación para mostrar los resultados de la combinación en tiempo real sin problemas. | |
[Result color settings] | [Stain(NG)] | Define el color del marco que rodeará los fallos de imagen como manchas, omisiones, trazos o puntos. Haga clic aquí para seleccionar un color en la lista del menú que se muestra. NG: Fuera de rango OK: Rango permitido |
[Stain(OK)] | ||
[StainEx(NG)] | ||
[StainEx(OK)] | ||
[Spot(NG)] | ||
[Spot(OK)] | ||
[SpotEX(NG)] | ||
[SpotEx(OK)] | ||
[Omission(NG)] | ||
[Omission(OK)] | ||
[OmissionEx(NG)] | ||
[OmissionEx(OK)] | ||
[Streak FD] | ||
[Streak CD] | ||
[Blank] | Define el color del marco que rodeará un error de lectura de número o de código de barras. Haga clic aquí para seleccionar un color en la lista del menú que se muestra. NG: Fuera de rango OK: Rango permitido | |
[Decode] | ||
[Numbering] | ||
[Barcode(NG)] | ||
[Barcode(OK)] | ||
[Serial(NG)] | ||
[Serial(OK)] | ||
[Comparison(NG)] | ||
[Comparison(OK)] | ||
[RealTimeCollation(NG)]* | Establece el color del marco que encerrará los resultados de la combinación en tiempo real. Haga clic aquí para seleccionar un color en la lista del menú que se muestra. NG: Los resultados de la intercalación no coinciden. OK: Los resultados de la intercalación coinciden. | |
[RealTimeCollation(OK)]* |
*: Se muestra cuando está instalado el Kit de inspección de información variable UK-312.
