Cargar papel grueso de 351 g/m2 o más en la unidad de alimentación de papel PF-707m / unidad de alimentación de papel PF-711

Para cargar papel grueso de 351 g/m2 o más en la unidad de alimentación de papel PF-707m o en la unidad de alimentación de papel PF-711, debe instalar el accesorio de papel grueso.

  • Tamaño disponible para papel grueso de 351 g/m2 o más
    Estándar: SRA3 short edge feed, A3 short edge feed, 1319 short edge feed, 1218 short edge feed, 1117 short edge feed
    Personalizado: ancho de 279,4 mm a 330,2 mm, largo de 420 mm a 487,7 mm

AVISO

  • El papel grueso de 351 g/m2 o más solo se puede cargar en la bandeja inferior de la 1.ª unidad de alimentación de papel.

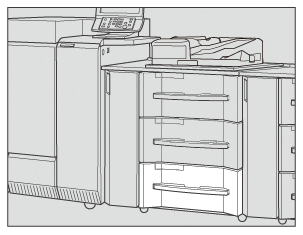

  1. Retire la bandeja inferior de la 1.ª unidad.

    AVISO

    • No se pueden abrir las bandejas si la máquina está apagada. Asegúrese de encender el interruptor de alimentación secundario.

  2. Amplíe totalmente las placas de guía laterales y la placa de guía posterior.

    • explicación adicionalGire los dos mandos de fijación de las guías laterales de las placas de guía laterales hacia la izquierda para aflojarlos.

    • explicación adicionalAmplíe totalmente las placas de guía laterales y la placa de guía posterior mientras presiona la palanca de apertura de cada placa de guía.

    AVISO

    • Al mover las placas de guía laterales, asegúrese de sujetar la palanca de liberación del bloqueo delantera y el asa de la trasera. Si solo se mueve con la placa de guía lateral delantera, puede que las placas de guía laterales no se queden fijas en la posición correcta.

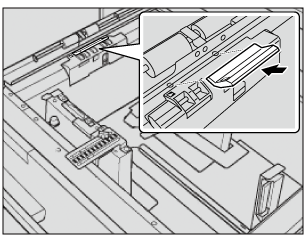

  3. Inserte el accesorio para papel grueso en el orificio de instalación.

    • explicación adicionalAlinee la marca up del accesorio para papel grueso con la marca up del orificio de instalación antes de colocarlo.

    • explicación adicionalSi no utiliza el accesorio para papel grueso, guárdelo en la ubicación que se muestra a continuación.

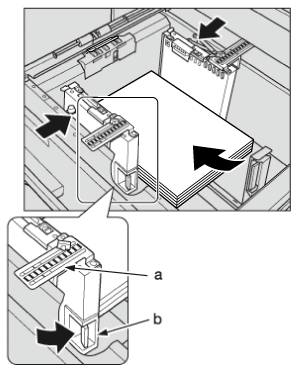

  4. Alinee las placas de guía laterales con el papel cargado.

    • explicación adicionalColoque unas 30 hojas de papel con la cara de impresión hacia arriba. Mientras presiona la palanca de apertura de la placa de guía lateral delantera, alinee ambas placas de guía laterales con el papel y colóquelas de acuerdo con el indicador de tamaño de papel situado en la placa de sujeción de la guía.

    a: Indicador de tamaño de papel

    b: Palanca de liberación del bloqueo

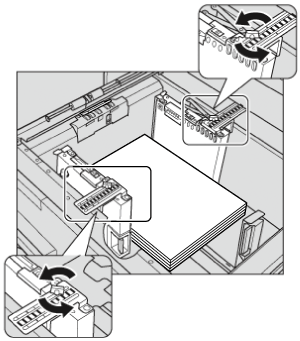

  5. Gire los dos mandos de fijación de las guías de las placas de guía laterales hacia la derecha para fijar las guías.

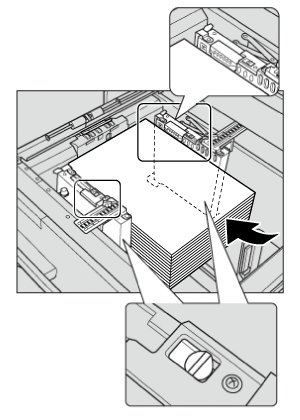

  6. Coloque papel con la cara de impresión hacia arriba.

    • explicación adicionalAlinee la pila de papel con el lado izquierdo de la bandeja.

    AVISO

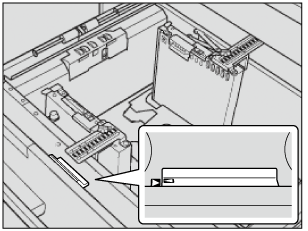

    • Al cargar el papel, no supere el límite de nivel que indica la placa de guías laterales de la bandeja.

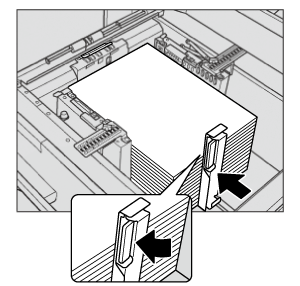

  7. Coloque la placa de guía posterior contra el papel.

    • explicación adicionalPresione la palanca de liberación del bloqueo de la placa de guía posterior para moverla hasta el borde del papel.

    AVISO

    • Asegúrese de que la placa de guía posterior sujeta de forma segura el papel. Si se deja un hueco entre la placa de guía posterior y el papel, la máquina no puede detectar el tamaño correcto del papel y se pueden producir averías en la máquina.

  8. Empuje la bandeja hasta que quede asegurada en su posición.

    El indicador de cantidad de papel en la bandeja cambiará de  a  en la pantalla UN.PRINC. y la pantalla COPIAR.

    AVISO

    • No introduzca la bandeja en la máquina a la fuerza. De lo contrario, se podrían producir averías en la máquina por el golpe inesperado.
