[Diagnostic des images]
Présentation
Ce système peut exécuter un diagnostic pour trouver les causes de divers défauts sur les images comme des lignes et des taches (contours blancs et couleur, taches et marques noires et blanches) avec la fonctionnalité [Diagnostic des images]. Vous pouvez ensuite procéder à divers réglages au vu des résultats du diagnostic en vue d'améliorer la stabilité de la qualité image.
Il est recommandé d'effectuer le diagnostic d'image une fois par jour après avoir mis le système sous tension.
[Diagnostic des images] comprend les 2 types suivantes.
[Diagnostic simple] : sortez les mires à bandes horizontales et verticales et de la mire de diagnostic d'image de base à partir du périphérique, scannez la mire à l'aide de l'Intelligent Quality Optimizer IQ-501 et effectuez le [Diagnostic simple].
[Diagnostic détaillé] : sortez une mire des éléments de diagnostic détaillé à partir du périphérique, scannez la mire avec l'Intelligent Quality Optimizer IQ-501, effectuez le [Diagnostic détaillé], et si des anomalies sont détectées dans les images, réglez-les en conséquence.
REMARQUE
- [Diagnostic des images] n'est pas affiché par défaut. Veuillez contacter le technicien SAV pour utiliser ce réglage.
REMARQUE
- Le Intelligent Quality Optimizer IQ-501 en option est nécessaire à l'utilisation de cette fonction.
Conseils
- Effectuez le [Diagnostic des images] avec le papier utilisé lors de l'enregistrement de la densité cible de la densité maximale.
- Lorsque l'analyse et le diagnostic des images sont terminés, les "données de l'analyse de diagnostic" et les "données des images de numérisation du diagnostic" sont générées. Les données de diagnostic générées peuvent être envoyées au technicien de maintenance sous forme de journal. Pour en savoir plus sur l'envoi de journaux, voir [Erreur autor.envoi image]ou contactez votre technicien de maintenance.
- Le nombre de feuilles de mire qui sont sorties pour chaque diagnostic est inclus dans le comptage des impressions.
Pour info
- Pour en savoir plus sur les types de mires et le nombre de copies sorties pour [Diagnostic simple] et [Diagnostic détaillé], voir La fonction [Diagnostic des images].
Établir le lien entre [Diagnostic simple] et [Diagnostic détaillé]
Réglé pour exécuter automatiquement [Diagnostic détaillé] lorsqu'une anomalie est détectée sur [Diagnostic simple].
Vous pouvez également définir la norme d'inspection (niveau de diagnostic) pour [Config. niveau diagnostic automatique].
Procédure
1
Appuyez sur [Réglage] sur l'écran [UNITÉ PRINC.].
2
Appuyez sur [Réglages qualité]- [Diagnostic des images].
Pour des détails, voir La fonction [Diagnostic des images].
3
Appuyez sur [Configuration de base].
4

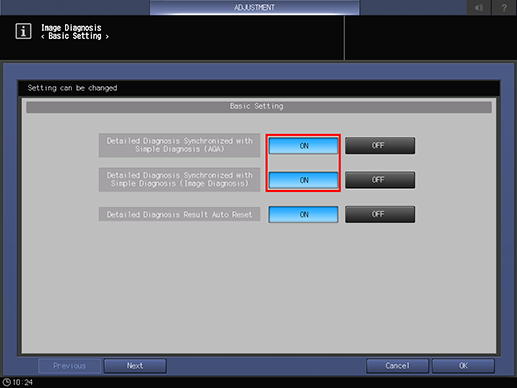

Modifiez [Diagnostic détaillé synchronisé avec diagnostic simple (AQA)] et [Diagnostic détaillé synchronisé avec diagnostic simple (diag. des images)] sur [Activé].
REMARQUE
- Les critères d'inspection (niveau de diagnostic) doivent être définis à l'avance pour effectuer le [Diagnostic détaillé synchronisé avec diagnostic simple (AQA)]. Pour des détails, contactez le S.A.V.
5
Si vous ne souhaitez pas conserver le résultat de [Diagnostic détaillé] et que vous souhaitez procéder à la réinitialisation automatique, réglez [Activé] à l'aide de [Réin.autom. résultat diagn. détaillé].
6
Appuyez sur [Changer] sur [Config. niveau diagnostic automatique] pour définir la norme d'inspection (niveau de diagnostic). Pour en savoir plus sur chaque élément, voir Procédure de configuration.
7
Appuyez sur [Valider].
Exécution de [Diagnostic des images]:[Diagnostic simple]
Sortez la mire et effectuez un simple [Diagnostic des images] à l'aide de l'Intelligent Quality Optimizer IQ-501.
Procédure
1
Appuyez sur [Réglage] sur l'écran [UNITÉ PRINC.].
2

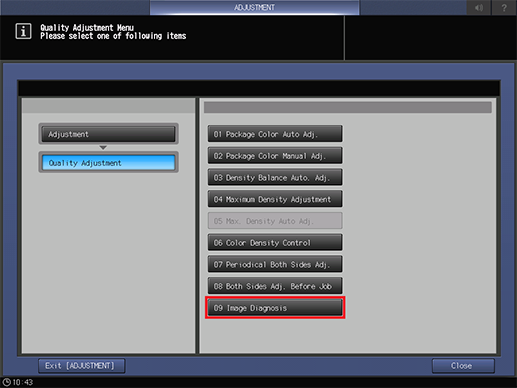

Appuyez sur [Réglages qualité]- [Diagnostic des images].
Pour en savoir plus sur [Diagnostic des images], voir La fonction [Diagnostic des images].
3
Appuyez sur [Diagnostic simple].
4
Appuyez sur [Impression].
5

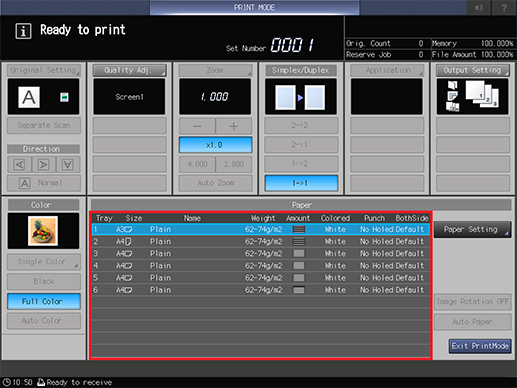

Sélectionnez le format de papier pour la mire.
Dans un magasin, chargez du papier de 279,4 mm de large ou plus et de 420,0 mm à 487,7 mm de long et sélectionnez le bouton de ce magasin.
6
Appuyez sur Départ sur le Panneau de contrôle.
Des mires sont sorties et le [< Résultat diagnostic images simple >] est affiché.
7
Vérifiez le [< Résultat diagnostic images simple >].
Les éléments pour lesquels des anomalies sont détectées sont affichés sur [Diagnostic détaillé recommandé]. Il est recommandé d'effectuer l'opération [Diagnostic détaillé] en appuyant sur [LancerDiagImagesDétaillé].
Appuyez sur [Résultat] sur l'écran [Diagnostic simple] pour vérifier les résultats des diagnostics précédents.
8
Pour imprimer les résultats du diagnostic, appuyez sur [Imprimer rapport].
Exécution de [Diagnostic des images]:[Diagnostic détaillé]
Sortez la mire et effectuez un [Diagnostic des images] détaillé à l'aide de l'Intelligent Quality Optimizer IQ-501. Les réglages sont effectués automatiquement en cas de génération d'image hors norme.
Procédure
1
Appuyez sur [Réglage] sur l'écran [UNITÉ PRINC.].
2
Appuyez sur [Réglages qualité]- [Diagnostic des images].
Pour en savoir plus sur [Diagnostic des images], voir La fonction [Diagnostic des images].
3
Appuyez sur [Diagnostic détaillé].
4

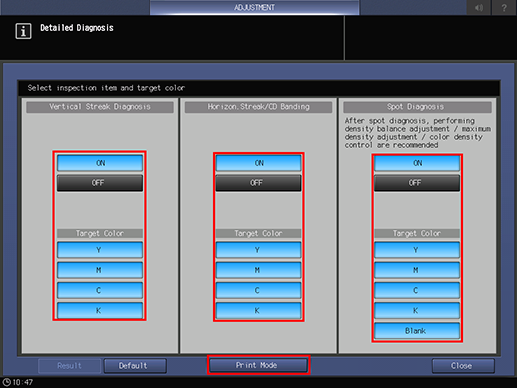

Sélectionnez l'élément à diagnostiquer et appuyez sur [Impression].
Après avoir sélectionné [ACTIVÉ] pour l'élément de diagnostic, sélectionnez au moins 1 couleur comme [Couleur cible].
Si [Par défaut] est sélectionné, [ACTIVÉ] et [Couleur cible] sont sélectionnés pour chaque élément de diagnostic.
5
Sélectionnez le format de papier pour la mire.
Dans un magasin, chargez du papier de 279,4 mm de large ou plus et de 420,0 mm à 487,7 mm de long et sélectionnez le bouton de ce magasin.
6
Appuyez sur Départ sur le Panneau de contrôle.
La mire des éléments de diagnostic sélectionné à l'étape 4 est sortie et le [Résultat diagnostic détaillé] s'affiche.
7

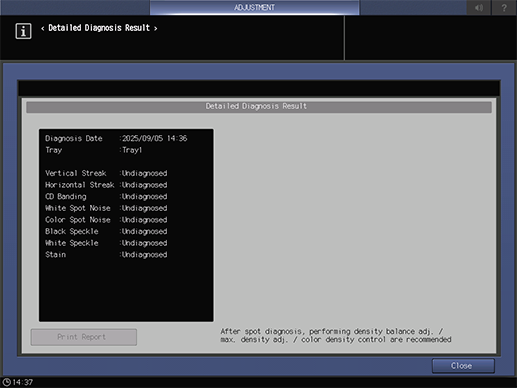

Vérifiez le [Résultat diagnostic détaillé].
[Fin autocorrection] : élément diagnostiqué. Vérifiez le papier sorti.
[Non diagnostiqué] : éléments de diagnostic non sélectionnés à l'étape 4.
Lorsque l'analyse et le diagnostic des images sont terminés, les données de l'analyse de diagnostic et les données des images de numérisation du diagnostic sont générées. Les résultats du diagnostic générés sont envoyés au technicien de maintenance sous forme de journal sous réserve d'autorisation configurée dans les paramètres. Pour en savoir plus sur l'envoi de journaux, voir [Erreur autor.envoi image]ou contactez votre technicien de maintenance.
8
Pour vérifier la qualité de l'image après [Diagnostic détaillé], sortez une mire de référence AQA.
9
Contrôlez la qualité image.
