[Pos.veille (réglage latéral)]
Présentation
Ajustez la position de la butée de bord du Bac de l'empileur pour éliminer le défaut d'alignement ou la distorsion du papier sorti.
Les réglages doivent être effectués de façon à ce que la butée soit située à 1 mm du bord du papier.

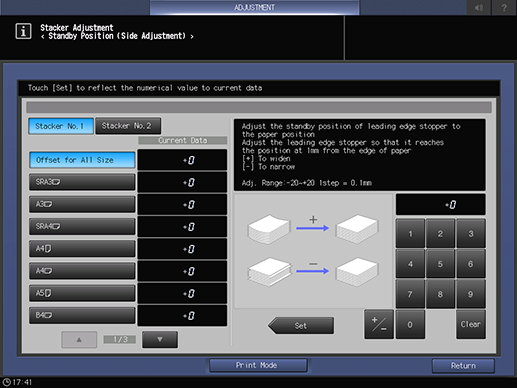

Procédure de configuration
1
Sélectionnez le bac de l'empileur pour ajuster la plaque d'alignement.
2
Appuyez sur la touche de sélection du format de papier à régler.
3
Appuyez sur [Impression].
4
Chargez le papier souhaité dans un magasin de papier et sélectionnez ce magasin.
5
Appuyez sur Départ sur le Panneau de contrôle.
Une épreuve est sortie et l'impression est interrompue. Un message d'avertissement s'affiche à l'écran.
6
Vérifiez si la distance entre le bord du papier dans l'Empileur grande capacité LS-507 et la butée de bord est de 1 mm.
À la fin de la vérification, retirez le papier.
7
Si des réglages sont nécessaires, appuyez sur [Retour réglage] pour revenir à l'écran de configuration.
8
Utiliser le pavé numérique visuel pour entrer la valeur numérique.
Utiliser [+ / -] pour sélectionner le signe plus ou moins de la valeur numérique. Pour modifier [Données actuelles], appuyez sur [Valider].

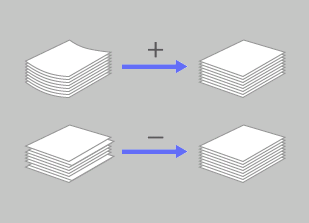

(-) Pour réduire la position d'attente, (+) Pour élargir la position d'attente
[Plage de réglage :-20~ +20 1 pas = 0,1 mm]
9
Répétez les étapes 3 à 8 jusqu'à obtention du résultat souhaité.
