Posizionare l'originale nell'ADF
L'ADF alimenta l'originale caricato nel vetro di esposizione pagina per pagine, a partire dal foglio superiore durante la scansione di dati.
L'ADF offre le quattro seguenti modalità di scansione degli originali. Lo spessore alimentabile di un originale e i formati rilevabili variano a seconda delle modalità.
Modalità Normale
Modalità Misto (Originale misto con stessa larghezza/Originale misto con larghezza differente)
Piegatura a Z
Modalità Carta sottile
Modalità normale / modalità Carta sottile
I formati originali rilevabili sono i seguenti.
Formato originale alimentabile: in larghezza da 100 mm a 297 mm, in lunghezza da 139,7 mm a 431,8 mm / in larghezza da 3,94" a 11,69", in lunghezza da 5,5" a 17"
Formati originali rilevabili
Metrico decimale:
A3
, B4 *1, A4 /
, B5 /*1, A5 /, B6 *1, A6 , 11
17 , 8,5 11 /, 8 13
Pollici:
A3, B4 *1, A4 /, B5 /*1, 11 17 , 8,5 14 , 8,5 11 /, 5,5 8,5 /
Quando si usano i formati K:
A3, A4 /, A5 /, B6 *1, A6 , 8K *2, 16K /*2
*1: rileva la serie B dei formati JIS standard. Non è possibile rilevare la serie B dei formati ISO standard.
*2: 'uso dei formati K e foolscap può essere attivato nelle Impost. amministratore fornite nella schermata [UTILITÀ]. Per informazioni dettagliate, fare riferimento a Formato K: selezionare se usare o meno la carta Formato K.Grammatura dell'originale: modalità Normale da 50 g/m2 a 210 g/m2/da 13 lb Bond a 57 lb Bond (originale 1 Lato e originale 2 Lati), modalità Carta sottile da 35 g/m2 a 49 g/m2/da 10 lb Bond a 13 lb Bond (solo originale 1 Lato)
Capacità dell'alimentatore documenti: 300 fogli (80 g/m2/carta 21 lb Bond)
Disporre l'originale in ordine.

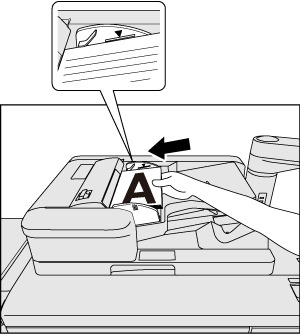

Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).
Sistemare l'originale nella stessa direzione dell'icona di direzione originale visualizzata nella schermata [COPIA].
Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Sistemare gli originali nella direzione corretta; in caso contrario, il risultato di copia potrebbe non essere soddisfacente, in particolare quando si usa la modalità di copia 2 Lati, Pinzatura, Piega & Pinza, Piega a metà multipla o Opuscolo.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

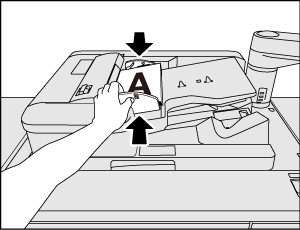

Regolare le guide originale secondo l'originale.
Una volta chiuso, non aprire l'ADF, altrimenti le condizioni di copia selezionate potrebbero essere alterate automaticamente.
Verificare che la direzione di rilegatura delle copie sia specificata correttamente quando si esegue la copia 2 Lati.
Verificare la direzione di rilegatura dell'originale quando si esegue la copia 2 Lati degli originali.
Modalità Misto (Originale misto con stessa larghezza/Originale misto con larghezza differente)
Nel modo Misto, p possibile scansionare automaticamente gli originali di formato misto foglio per foglio dalla larghezza ADF.
Formato originale rilevabile: i tipi di combinazione formato sono determinati dalla guida originale.
Area metrico decimale
Larghezza per A3, A4 : A3 , B4 , A4 /, B5
Larghezza per B4 e B5 : B4 , A4 , B5 /, A5
Larghezza per A4 e A5 : A4 , B5 , A5
Larghezza per B5: B5 , A5
Larghezza per A5: A5 Area pollici
Larghezza per 11 17 , 8,5 11 : 11 17 , 8,5 14 , 8,5 11 /
Larghezza per 8,5 14 , 8,5 11 , 5,5 8,5 : 8,5 14 , 8,5 11 , 5,5 8,5
Larghezza per 5,5 8,5 : 5,5 8,5 Grammatura dell'originale: da 50 g/m2 a 128 g/m2 / da 13 lb Bond a 34 lb Bond (originale 1 Lato, originale 2 Lati)
Capacità dell'alimentatore documenti: 300 fogli (80 g/m2/carta 21 lb Bond)
Per informazioni sulla larghezza della guida ADF di ogni combinazione, fare riferimento a quanto segue.
Larghezza guida per A3 | Larghezza guida per B4 | Larghezza guida per A4 |
 |  |  |
Per usare la modalità Misto, selezionare [Stes.largh.] o [Larg.diff.] in [Imp.orig.].
Per informazioni dettagliate su come usare il modo Misto, fare riferimento a Misto: copia di originale in formato misto.
Disporre l'originale in ordine.
Disporre gli originali di formato misto allineando i lati sinistro e posteriore nell'ADF.
Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.
Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).
Posizionare gli originali di formato misto allineati al lato posteriore sinistro dell'ADF.

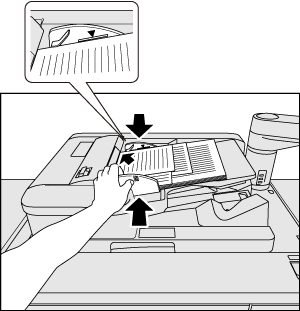

Regolare le guide originale secondo l'originale.
Non aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.
Piegatura a Z
Nel modo Piega-a-Z, è possibile rilevare correttamente gli originali piegati a Z e scansionare automaticamente foglio per foglio.
Formato originale rilevabile: i tipi di formato originale rilevabile sono determinati dalla guida originale.
Area metrico decimale
Larghezza per A3, A4 : A3 , B4 , A4 /, B5
Larghezza per B4 e B5 : B4 , A4 , B5 /, A5
Larghezza per A4 e A5 : A4 , B5 , A5
Larghezza per B5: B5 , A5
Larghezza per A5: A5 Area pollici
Larghezza per 11 17 , 8,5 11 : 11 17 , 8,5 14 , 8,5 11 /
Larghezza per 8,5 14 , 8,5 11 , 5,5 8,5 : 8,5 14 , 8,5 11 , 5,5 8,5
Larghezza per 5,5 8,5 : 5,5 8,5 Grammatura dell'originale: da 50 g/m2 a 128 g/m2 / da 13 lb Bond a 34 lb Bond (originale 1 Lato, originale 2 Lati)
Capacità dell'alimentatore documenti: 120 fogli (64 g/m2/carta 17 lb Bond)
Appiattire le pieghe degli originali prima di caricarli nell'ADF. La scansione senza l'appiattimento delle pieghe può causare inceppamenti carta o rilevato del formato errato.
Per informazioni dettagliate su come usare il modo Piega-a-Z, fare riferimento a PiegaZ: copia di un originale piegato a Z.
Disporre l'originale in ordine.
Posizionare l'originale con il LATO RIVOLTO VERSO L'ALTO (con la pagina uno RIVOLTA VERSO L'ALTO).
Non caricare oltre il limite rispetto alla capacità dell'alimentatore documenti od oltre la linea di limite indicata nelle guide originali; in caso contrario, l'originale potrebbe incepparsi o essere danneggiato o si potrebbero causare problemi alla macchina.
Non posizionare originali rilegati con punti pinzatrice o fermagli carta. Altrimenti, gli originali potrebbero sporcarsi o distorcersi.

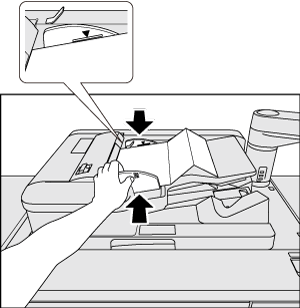

Regolare le guide originale secondo l'originale.
Non aprire l'ADF una volta che si chiude l'ADF. Le condizioni di copia selezionate possono essere alterate automaticamente.
