CopiaImpostazione di uscitaUtilizzare il Pinzatore a sella SD-513Rifilatura laterale nelle modalità Piega & Pinza e Piega a metà multiplaRifilatura laterale nelle modalità Piega & Pinza e Piega a metà multipla
Quando la Pinzatrice a sella SD-513 dotata dell'Unità di rifilatura TU-503 è installata sulla macchina, la seguente rifilatura laterale può essere combinata con Piega a metà multipla.
Quando Rifilatura laterale è selezionato in [Piega&pinza] o [Multi centr] e anche [No fog.cop.] è selezionato in [Libretto] di Applicazione, la rifilatura laterale è applicata a tutti i fogli.
Quando Rifilatura laterale è selezionato in [Piega&pinza] o [Multi centr] e anche [Con copertina] o [No fog.cop.] è selezionato in [Libretto] di Applicazione, la rifilatura laterale è applicata solo a una copertina o a tutti i fogli, compresi la copertina e il corpo.
Voce di menu | Descrizione | Illustrazione |
|---|---|---|
[Piega&pinza] (+ [Rifilatura]) Selezionare [Rifilatura laterale] - [ON] nella schermata di impostazione [Piega&pinza]. Selezionare [Senza copertina] in [Opuscolo] di Applicazione. o Schermata di impostazione [Piega a metà multipla] (+ [Rifilatura]) [Piega&pinza] Selezionare [Rifilatura laterale] - [ON]. Selezionare [Senza copertina] in [Opuscolo] di Applicazione. | Applica la rifilatura laterale a tutte le pagine elaborate da Piega & Pinza o Piega a metà multipla. |
|
[Piega&pinza] (+ [Rifilatura]) Selezionare [Rifilatura laterale] - [ON] nella schermata di impostazione [Piega&pinza]. Selezionare [Con copertina] in [Opuscolo] di Applicazione. o Schermata di impostazione [Piega a metà multipla] (+ [Rifilatura]) [Piega&pinza] Selezionare [Rifilatura laterale] - [ON]. Selezionare [Con copertina] in [Opuscolo] di Applicazione. | Se è selezionato [Rif. laterale] - [Tutti fogli], la rifilatura laterale è applicata alla copertina e al corpo. Se è selezionato [Rif. laterale] - [Solo copertina], la rifilatura laterale è applicata solo alla copertina. |
|
La carta elaborata nella modalità Piega & Pinza o Piega a metà multipla è emessa nel vassoio di uscita. Impostare l'estensione del vassoio di uscita (vassoio) per eseguire la preparazione per aprire il fermo. In caso contrario, la carta in uscita potrebbe cadere dal vassoio di uscita. Inoltre, la funzione di rilevamento carico completo potrebbe non funzionare.
La quantità di rifilatura laterale può essere specificata tra 8,0 mm e 26,0 mm con incrementi di 0,1 mm.
La differenza tra le quantità di rifilatura laterale in entrambi i lati è entro 10,0 mm.
[Offset verso Copertina] è disponibile quando [Con copertina] è selezionato in [Opuscolo] di Applicazione. Regolare la quantità di rifilatura laterale rispetto alla copertina nell'intervallo di valori compreso tra -1.0 mm e + 1,0 mm in incrementi di 0,1 mm.
Verificare le informazioni sulla carta prima dell'uso. Per informazioni dettagliate, fare riferimento a Formato carta disponibile per l'uso, Grammatura carta disponibile per l'uso, Capacità carta disponibile per l'uso.
Posizionare l'originale.
Il numero delle pagine originali da caricare è impostato per quello di Piega & Pinza o Piega a metà multipla ed è determinato il numero di fogli piegati. Per informazioni sul numero di fogli piegati, fare riferimento a Pinzatore a sella SD-513.
Caricare la copertina per Piega e pinza o Piegatura a metà multipla in un vassoio qualsiasi.
La carta copertina deve essere caricata in un vassoio da [Vass.1] a [Vass.5]. Non è possibile impostare [PI1], [PI2], e [PB] per una copertina.
Premere la scheda [COPIA] per visualizzare la schermata [COPIA].
Premere [Imp.di uscita].
È visualizzata la schermata [Imp.di uscita].
Selezionare [Piega&pinza] o [Multi centr].

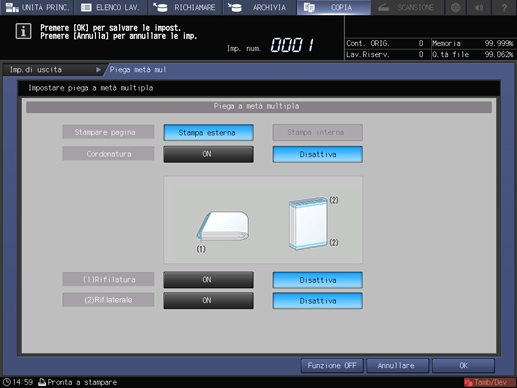

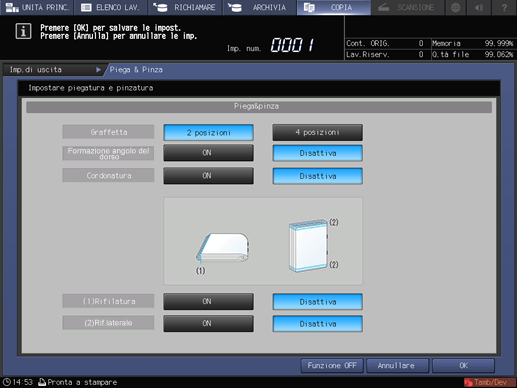

Questa operazione visualizza la schermata di impostazione Piega & Pinza o Piega a metà multipla.
In [(1) Rifilatura], selezionare [ON] o [OFF].
Quando [Piega&pinza] è selezionato al punto 5, selezionare [2 posizioni] o [4 posizioni] in [Graffeta], quindi selezionare anche [ON] o [Disattiva] in [(1)Rifilatura].
Se [Multi centr] è selezionato al punto 5, selezionare [ON] o [Disattiva] in [(1)Rifilatura].
Quando la pinzatrice a sella è dotata dell'Unità Scanalatura CR-101, è disponibile [Scanalatura]. Per informazioni dettagliate, fare riferimento a Scanalatura di una copertina nella modalità Piega & Pinza o Piega a metà multipla.
Quando la pinzatrice a sella è dotata dell'Unità di piegatura FD-504, [Formazione angolo del dorso] è disponibile nella schermata di impostazione [Piega&pinza]. Per informazioni dettagliate, fare riferimento a Formazione angolo del dorso in Piega & Pinza.
Selezionare [(2) Rif.laterale] - [ON].
È visualizzata la schermata [Rif. laterale].
Specificare la quantità di rifilatura laterale.
Selezionare [(1)] per [Rif.laterale], quindi premere il tastierino numerico sullo schermo, il tasto [
], o il tasto [
] per inserire la quantità di rifilatura del lato superiore. Selezionare [(2)], quindi inserire la quantità di rifilatura del lato inferiore nello stesso modo.Premere [Offset verso Copertina], usare il tastierino numerico visualizzato sullo schermo, il tasto [
] o il tasto [] per inserire la quantità di rifilatura laterale del corpo rispetto alla copertina nell'intervallo di valori compreso tra -1,0 mm e +1,0 mm in incrementi di 0,1 mm.La differenza tra le quantità di rifilatura laterale in alto e in basso deve essere entro 10,0 mm.
Premere [OK].
Questa operazione riporta alla schermata [Piega&pinza].
Premere [OK].
Per annullare l'impostazione, premere [Annulla].
Per disattivare la funzione mantenendo l'impostazione corrente, premere [Funzione OFF].
Questa operazione riporta alla schermata [Imp.di uscita].
[Piega&pinza] o [Multi centr] e [Rifilatura laterale] sono evidenziati. Premendo [Rif.laterale] è possibile modificare l'impostazione della rifilatura laterale.
Premere [OK] nella schermata [Imp.di uscita] per tornare alla schermata [COPIA].
Un'icona che rappresenta la funzione specificata è visualizzata in [Imp.di uscita] nella schermata [COPIA].
Si noterà anche che [Opuscolo] in Applicazione è selezionato automaticamente.
Premere [Applicazione], quindi premere [Opuscolo].
In [Copertina], selezionare [Con copertina] o [Senza copertina].
In [Copertina anteriore] e [Copertina posteriore], selezionare il vassoio in cui è stata caricata una copertina al punto 2.
Quando si seleziona l'opzione desiderata tra un vassoio carta, selezionare dapprima [Con copertina (Stampa)] o [Con copertina (Vuoto)].
Premere [OK].
Questa operazione riporta alla schermata [Opuscolo].
Selezionare [Rilegatura sinistra] o [Rilegatura destra] in [Posiz. rilegatura].
Premere [OK] per tornare alla schermata [COPIA].
Premere le condizioni di copia aggiuntive desiderate.
Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.
Il numero di copie che possono essere emesse nel vassoio di uscita varia a seconda della carta da copia. Per informazioni dettagliate, fare riferimento a Numero di fogli che è possibile caricare ed emettere.
Impostare l'estensione del vassoio di uscita (vassoio), quindi tirare il fermo.
Premere Avvio sul pannello di controllo.
