Réglages fins du verso
Présentation
Fonction utile pour le réglage de la position image et l'agrandissement de l'image verso sur la base des résultats de sortie des données de la tâche.
Procédure
1
Sortez 3 copies des données de tâche utilisées dans le magasin pour lequel le "calage recto-verso" a été effectué.
2
Appuyez sur [Config. papier] sur l'écran [UNITÉ PRINC.], sélectionnez le magasin dans lequel les données de tâche ont été sorties et appuyez sur [Modifier].
3

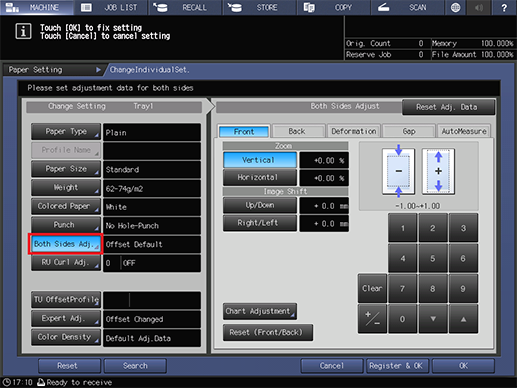

Appuyez sur [Calage R°V°].
4
Appuyez sur [Verso].
5
Recherchez la déviation d'agrandissement du verso dans l'image verso des sorties de la 2e et 3e feuille parmi les tâches sorties à l'étape 1.
Placez le papier avec le recto d'une feuille (2e feuille sortie) vers le haut et le verso d'une autre feuille (la 3e feuille sortie) vers le haut, puis comparez l'espacement des images du recto et du verso. Pour inverser le papier, retournez le papier en utilisant le sens travers comme axe de rotation.
A : 2e feuille B : 3e feuille
6
Si l'espacement des images au verso et au recto n'est pas uniforme, entrez les valeurs de réglage dans [Vertical] (sens travers) et [Horizontal] (sens d'alimentation).
Les valeurs de réglage changent par incréments de 0,01 % par pas.
Plage de réglage : [Vertical] -1,00 à +1,00, [Horizontal] -0,50 à +0,50
Exemple de réglage agrandissement d'image : entrez -0,25 % comme valeur de réglage quand l'espacement de l'image recto est de 400 mm et celui de l'image verso de 401 mm.
7

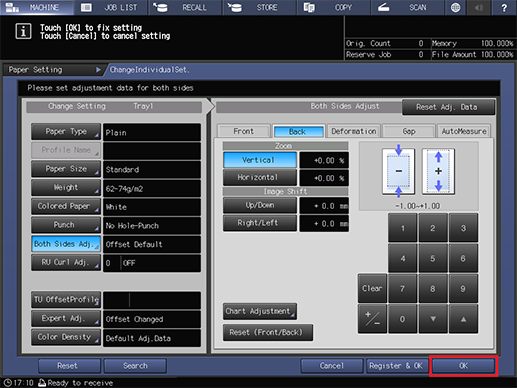

Appuyez sur [Valider] quand les réglages sont terminés.
8
Sortez 3 copies des mêmes données de tâche que celles utilisées à l'étape 1 depuis le même magasin.
9
Recherchez une déviation éventuelle dans l'agrandissement d'image du verso de la 2e feuille et de la 3e feuille du papier sorti.
Répétez les étapes 5 à 8 jusqu'à ce qu'il n'y ait plus de déviation constatée dans l'agrandissement d'image.
10
Appuyez sur [Config. papier] sur l'écran [UNITÉ PRINC.], sélectionnez le magasin contenant le papier à régler et appuyez sur [Modifier].
11
Appuyez sur [Calage R°V°].
12
Recherchez la déviation de position de l'image verso des sorties de la 2e et 3e feuille parmi les tâches sorties après réglage de l'agrandissement.
Les lignes noires sur l'illustration représentent le verso et les lignes bleues en pointillées représentent le recto.
13
Si les positions des images au verso et au recto ne sont pas uniformes, entrez les valeurs de réglage dans le [H <-> B] (sens travers) et le [D <-> G] (sens d'alimentation).
Pour déplacer l'image vers le haut ou vers la droite, utilisez les valeurs positives (+). Pour déplacer l'image vers le bas ou vers la gauche, utilisez les valeurs négatives (-).
Exemple de réglage de position image : si l'image du verso dévie, par rapport à l'image du recto, de 0,5 mm vers le bas et de 0,3 mm vers la droite, entrez +0,5 mm dans [H <-> B] et -0,3 mm dans [D <-> G].
Les valeurs de réglage changent par incréments de 0,1 mm par pas.
Plage de réglage : [H <-> B] -10,0 à +10,0, [D <-> G] -3,0 à +3,0
14
Appuyez sur [Valider] quand les réglages sont terminés.
15
Sortez 3 copies des mêmes données de tâche que celles utilisées à l'étape 1 depuis le même magasin.
16
Recherchez une déviation éventuelle dans les positions image du verso de la 2e feuille et de la 3e feuille du papier sorti.
Répétez les étapes 12 à 15 jusqu'à ce qu'il n'y ait plus de déviation constatée dans les positions image.
