[Réglage ventilation PFU] (Avec le Unité de départ papier PF-812 monté)
Présentation
Quand le Unité de départ papier PF-812 est installé, modifiez les conditions de soufflage d'air et soufflez de l'air sur le papier chargé dans le magasin papier.
Cette fonction sépare les feuilles de papier chargées pour faciliter le départ papier.

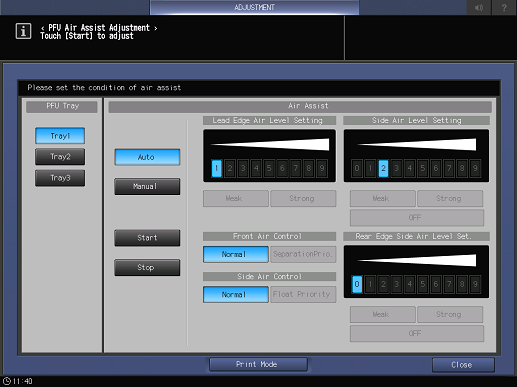

_MJA032298A_D.png)
REMARQUE
- [Réglage ventilation PFU] n'est pas affiché par défaut. Veuillez contacter le technicien SAV pour utiliser ce réglage.
REMARQUE
- Le Unité de départ papier PF-812 en option est nécessaire à l'utilisation de cette fonction.
Conseils
- Selon le type de papier utilisé, l'alimentation peut s'avérer plus délicate et occasionner des bourrages. Dans ce cas, il convient de modifier manuellement les conditions de ventilation. Vous pouvez régler manuellement le paramètre tout en vérifiant le volume d'air dans le magasin papier en projetant une lumière à partir de la Fenêtre de confirmation de la buse d'air du magasin papier.
- Certains magasins papier ne peuvent pas être vérifiés à l'intérieur depuis la Fenêtre de confirmation de la buse d'air. Procédez au réglage manuel des autres magasins et définissez la valeur.
Éléments de réglage
Accès à l'écran
Écran tactile - [UNITÉ PRINC.] - [Réglage] - [Réglage ventilation PFU]
Procédure de configuration (réglage [Automatique])
Conseils
A propos de [Automatique]
- Si vous sélectionnez Auto, les réglages spécifiques recommandés sont appliqués en fonction du type, du grammage et du format du papier. Les éléments détaillés ne peuvent pas être réglés individuellement.
1
Sélectionnez le magasin papier à régler.
2
Appuyez sur [Automatique].
3
Appuyez sur [Départ].
La ventilation commence.
4
Appuyez sur [Arrêt].
La ventilation s'arrête.
5
Appuyez sur [Impression].
Le magasin de papier à régler est sélectionné automatiquement.
6
Appuyez sur Départ sur le Panneau de contrôle.
Confirmez l'état du départ papier de la Fenêtre de confirmation de la buse d'air.
7
Appuyez sur [Retour réglage].
8
Répétez les étapes 3 à 7 jusqu'à obtention du résultat souhaité.
Procédure de configuration (réglage [Manuel])
1
Sélectionnez le magasin papier à régler.
2
Appuyez sur [Manuel].
3
Appuyez sur [Départ].
La ventilation commence.
4
Réglez le volume d'air de la Buse d'air du bord du papier dans [Volume d'air sur le bord avant].
Effectuez le réglage tout en confirmant la quantité de papier flottant dans la Fenêtre de confirmation de la buse d'air.
Une pression sur [Faible] réduit le volume d'air du bord avant et améliore les performances du départ papier mince en fonction des conditions. Une pression sur [Fort] augmente le volume d'air du bord avant et améliore les performances du départ papier épais en fonction des conditions.
5
Réglez le volume d'air de la Buse d'air latérale dans [Volume d'air sur les côtés].
Effectuez le réglage tout en confirmant la quantité de papier flottant dans la Fenêtre de confirmation de la buse d'air.
Une pression sur [Faible] réduit le volume d'air sur le côté et améliore les performances du départ papier mince en fonction des conditions. Une pression sur [Fort] augmente le volume d'air sur le côté et améliore les performances du départ papier épais en fonction des conditions. Pour arrêter le volume d'air sur le côté, sélectionnez [Désactivé].
6
Réglez le volume d'air de la Buse d'air latérale dans [Config.niv. air côté bord ar.].
Effectuez le réglage tout en confirmant la quantité de papier flottant dans la Fenêtre de confirmation de la buse d'air.
En appuyant sur [Faible], vous diminuez le volume d'air du côté du bord arrière et vous améliorez les performances d'alimentation en papier mince en fonction des conditions. En appuyant sur [Fort], vous augmentez le volume d'air sur le bord arrière et vous améliorez les performances d'alimentation en papier épais en fonction des conditions. Pour désactiver le volume d'air du côté du bord arrière, sélectionnez [Désactivé].
7
Appuyez sur [Arrêt].
La ventilation s'arrête.
8
Définir respectivement le [Contrôle d'air avant] et le [Contrôle d'air latéral].
9
Appuyez sur [Impression].
Le magasin à régler est sélectionné automatiquement.
10
Appuyez sur Départ sur le Panneau de contrôle.
Confirmez l'état du départ papier de la Fenêtre de confirmation de la buse d'air.
11
Appuyez sur [Retour réglage].
12
Répétez les étapes 3 à 11 jusqu'à obtention du résultat souhaité.
