Reemplazo de consumibles

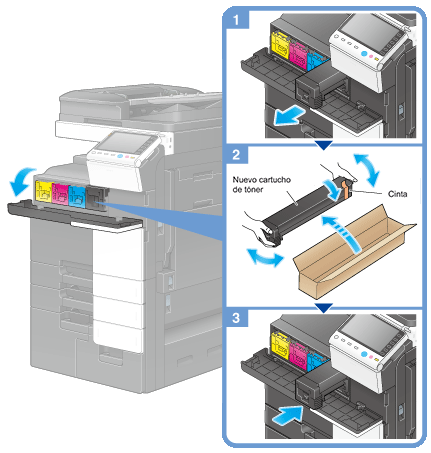

Reemplazo de un cartucho de tóner

En el ejemplo siguiente se describe cómo se debe reemplazar un cartucho de tóner negro.

  • Agite bien el nuevo cartucho de tóner, aproximadamente entre 5 y 10 veces, antes de instalarlo.

  • Si queda vacío un cartucho de tóner que no sea negro, la impresión puede continuar con el tóner negro. Toque [Continuar] y después seleccione la tarea de impresión que desee.

  • No abra ni desmonte el (cartucho de tóner (contenedor de tóner).

  • No extraiga ni tire el tóner que quede en el cartucho de tóner (contenedor de tóner).

  • Instale un cartucho de tóner por cada color de etiqueta. Si intenta instalar un cartucho de tóner en una posición incorrecta, puede provocar un fallo.

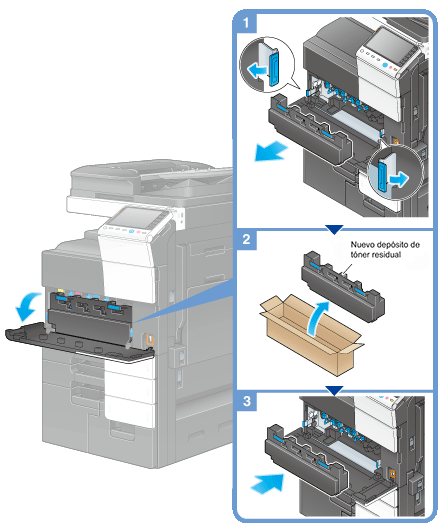

Reemplazo de un depósito de tóner residual

  • El servicio de asistencia técnica recuperará el depósito de tóner residual usado. Coloque la tapa y guárdelo en una caja.

Reemplazo de una unidad de imagen

  • El servicio de asistencia técnica recogerá la unidad de imagen usada. Colóquela en una bolsa de plástico negra y guárdela en una caja vacía.

  • La unidad de imagen puede resultar dañada si se expone a la luz. No la extraiga de la bolsa de plástico negra hasta que sea el momento de instalarla.

  • Si una unidad de imagen que no sea el negro ha alcanzado el tiempo de reemplazo, es posible forzar que continúe la impresión utilizando el color negro. Toque [Continuar] y después seleccione la tarea de impresión que desee.

  • Después de reemplazar una unidad de imagen, asegúrese de limpiar el cristal del cabezal de impresión de cada color. Para obtener más información sobre cómo limpiar el cristal del cabezal de impresión, consulte Aquí.

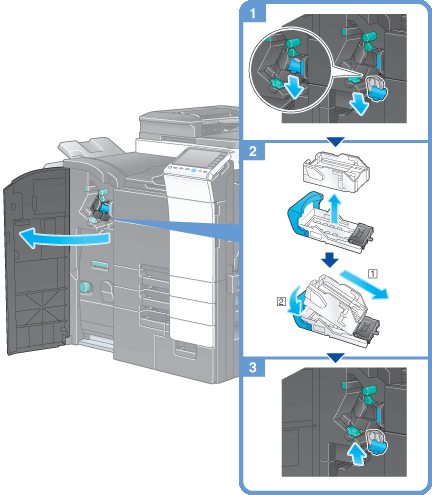

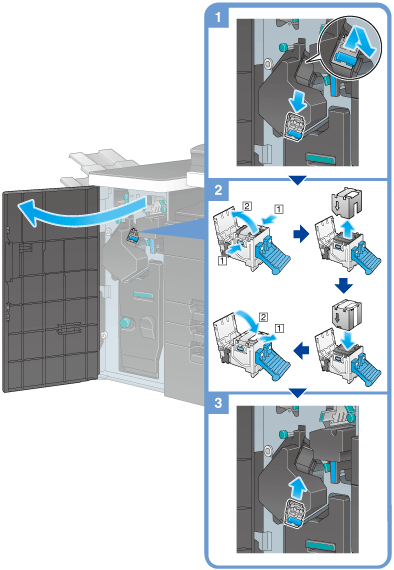

Reemplazo del cartucho de grapas: unidad de acabado FS-534

  • En la figura se muestra una unidad de acabado FS-534 opcional con la unidad de grapado SD-511 y el kit de perforación PK-520 instalados.

  • No retire las grapas que quedan en la máquina. De lo contrario, la función de grapado se activaría pero las hojas no quedarían grapadas.

  • Asegúrese de reemplazar el cartucho de grapas después de que aparezca el mensaje correspondiente. Si el cartucho de grapas se retira antes de que aparezca el mensaje, se producirá un error.

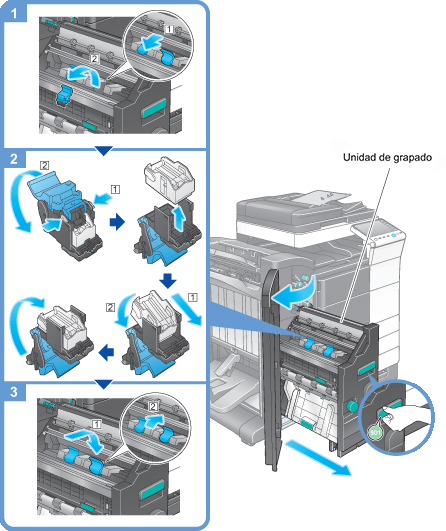

Reemplazo de un cartucho de grapas: unidad de grapado SD-511

  • En la figura se muestra una unidad de acabado FS-534 opcional con la unidad de grapado SD-511 y el kit de perforación PK-520 instalados.

  • No retire las grapas que quedan en la máquina. De lo contrario, la función de grapado se activaría pero las hojas no quedarían grapadas.

  • Cuando mueva la unidad de grapado en el lomo, sujétela solo por su asa. De lo contrario, la mano o los dedos pueden quedar atrapados en la máquina.

  • Asegúrese de reemplazar el cartucho de grapas después de que aparezca el mensaje correspondiente. Si el cartucho de grapas se retira antes de que aparezca el mensaje, se producirá un error.

Reemplazo del cartucho de grapas: unidad de acabado FS-535

  • En la figura se muestra una unidad de acabado FS-535 opcional con la unidad de grapado SD-512 y el kit de perforación PK-521 instalados.

  • No retire las grapas que quedan en la máquina. De lo contrario, la función de grapado se activaría pero las hojas no quedarían grapadas.

  • Asegúrese de reemplazar el cartucho de grapas después de que aparezca el mensaje correspondiente. Si el cartucho de grapas se retira antes de que aparezca el mensaje, se producirá un error.

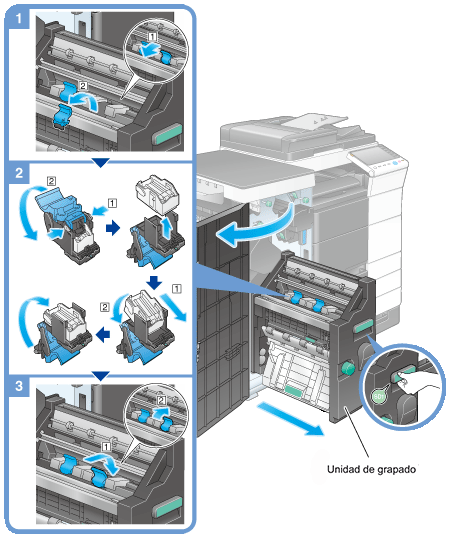

Reemplazo de un cartucho de grapas: unidad de grapado SD-512

  • En la figura se muestra una unidad de acabado FS-535 opcional con la unidad de grapado SD-512 y el kit de perforación PK-521 instalados.

  • No retire las grapas que quedan en la máquina. De lo contrario, la función de grapado se activaría pero las hojas no quedarían grapadas.

  • Cuando mueva la unidad de grapado en el lomo, sujétela solo por su asa. De lo contrario, la mano o los dedos pueden quedar atrapados en la máquina.

  • Asegúrese de reemplazar el cartucho de grapas después de que aparezca el mensaje correspondiente. Si el cartucho de grapas se retira antes de que aparezca el mensaje, se producirá un error.

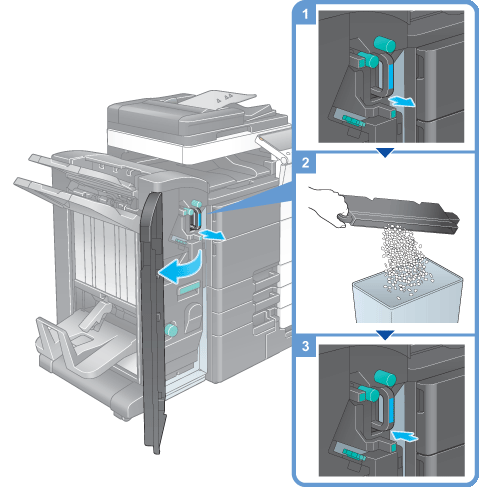

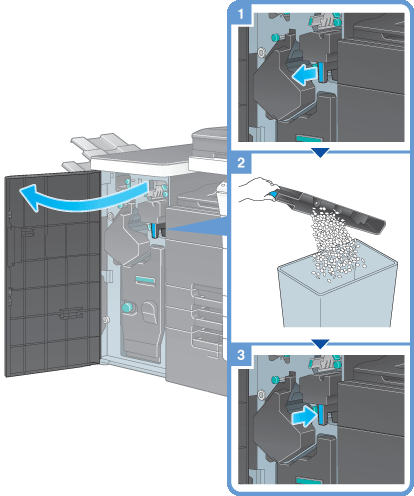

Residuos de perforación: procesamiento en la unidad de acabado FS-534

  • En la figura se muestra una unidad de acabado FS-534 opcional con la unidad de grapado SD-511 y el kit de perforación PK-520 instalados.

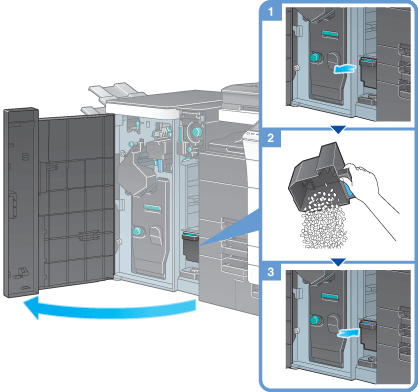

Residuos de perforación: procesamiento en la unidad de acabado FS-535

  • En la figura se muestra una unidad de acabado FS-535 opcional con la unidad de grapado SD-512 y el kit de perforación PK-521 instalados.

Residuos de perforación: manejo en la unidad de plegado en Z ZU-606

  • En la figura anterior se muestra la unidad de acabado FS-535 opcional equipada con unidad de grapado en el lomo SD-512, kit de perforación PK-521 y unidad para plegado en Z ZU-606.
