Eliminación de un atasco de papel
Al extraer el papel atascado, tome las siguientes precauciones:
En esta sección se describen las medidas de precaución que debe tomar cuando elimina un atasco de papel.
Verifique estas medidas de precaución antes de proceder a eliminar el atasco.
No desconecte el interruptor principal ni el interruptor de alimentación secundario mientras elimina el papel atascado. De lo contrario, no se pueden retirar las bandejas ni la unidad de transferencia de fusión.
Si se deja el papel atascado en la entrada/salida de alimentación de la unidad principal, la palanca [M1] no se puede girar hacia abajo a la derecha para extraer la unidad de transferencia de fijación. Nunca gire la palanca [M1] hacia abajo a la fuerza.
Cuando lo haya sacado, asegúrese de no dejar ningún trozo de papel rasgado en el interior de la máquina.

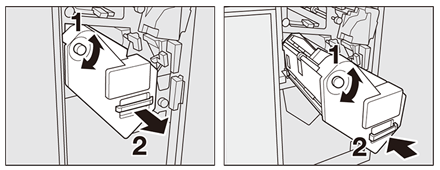

Al intentar extraer el apilador de la unidad de acabado FS-532 para eliminar atascos de papel, es posible que no sea capaz de hacerlo porque está bloqueado.

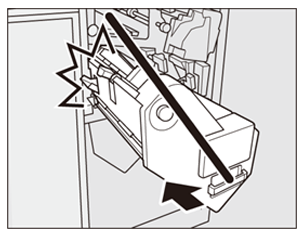

También al intentar colocar el apilador extraído en su posición original, es posible que no sea capaz porque está bloqueado.
En cualquier caso, gire el mando [FS8] del apilador. El apilador se desbloqueará y se podrá continuar con las siguientes operaciones.
Referencia
Puede visualizarse un código de atasco en la zona de mensajes de la pantalla Posición atasco. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
Cómo eliminar un atasco de papel
Pulse Ilustración en la pantalla Posición atasco.
Aparece la pantalla Ilustración.
explicación adicionalSi hay varias ilustraciones, pulse Siguiente para comprobar el procedimiento de eliminación del atasco de papel.
explicación adicionalPara volver a la pantalla Posición atasco, pulse Pos. atasco.
Siga la instrucción que aparece en la pantalla para extraer el papel atascado.
AVISO
Antes de proceder, consulte dónde se encuentran las etiquetas de precaución en el interior de la máquina. Para obtener más información, consulte el folleto de instrucciones, Información de seguridad.
Cuando termine, la pantalla regresa a la pantalla UN.PRINC.
Si todavía queda alguna ubicación con papel atascado, la pantalla regresa a la pantalla Posición atasco con el siguiente procedimiento de eliminación y el mensaje en pantalla. Repita los pasos 1 y 2 hasta que haya sacado todo el papel atascado. Cuando se han completado todos los procedimientos para eliminar el papel, la pantalla regresa a la pantalla UN.PRINC.
Vista | Advertencias y precaución durante el trabajo |
|---|---|
 |
|
Si lo hace, puede sufrir quemaduras. | |
NO toque las piezas sometidas a altas temperaturas en el lado izquierdo de la unidad de fusión de la máquina o en el interior de la tapa del lado de fusión. | |
Tenga especial cuidado al quitar la unidad de fusión de transferencia para abrir el lado de fusión. | |
 |
|
Podría sufrir lesiones. | |
NO introduzca la mano ni el brazo entre el cuerpo principal de la máquina y la unidad de transferencia de fusión. | |
Se puede dañar la máquina o producir averías imprevistas al tocar un terminal de conexión u otras piezas eléctricas. No intente realizar el mantenimiento de la máquina usted mismo, póngase en contacto con nuestro servicio de asistencia técnica. | |
|
|
Podría sufrir lesiones debido a las grapas atascadas. | |
Tenga cuidado al eliminar las grapas atascadas. | |
Las grapas son muy filosas! | |
|
|
Si lo hace, puede sufrir quemaduras. | |
NO toque la unidad del depósito de fusión. | |
Tenga especial cuidado al volver a colocar el depósito de fusión en la máquina. |
Precaución: quemaduras debido a altas temperaturas
