Montaje de la bandeja de extensión de salida (unidad de acabado FS-532 / bandeja de salida OT-510)

Instale la unidad de bandeja de papel extralargo MK-740 o la unidad de refuerzo de la bandeja de salida para papel extralargo MK-740m (bandeja de extensión de salida) en la unidad de acabado FS-532 o la bandeja de salida OT-510.

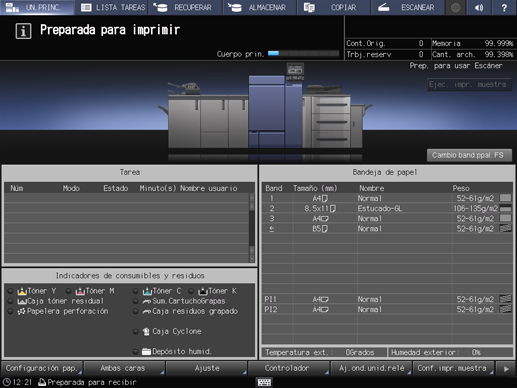

  1. Pulse Cambio band.ppal. FS en la pantalla UN.PRINC.

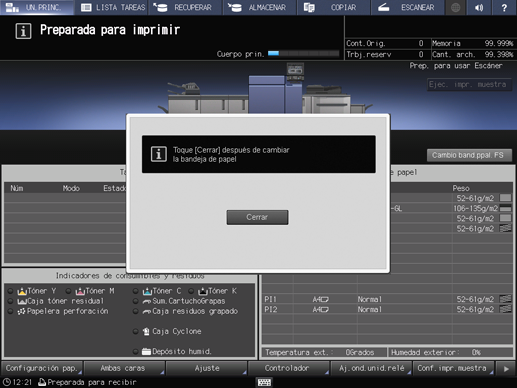

    Se muestra el cuadro de diálogo, y la bandeja principal desciende (aprox. 5 cm).

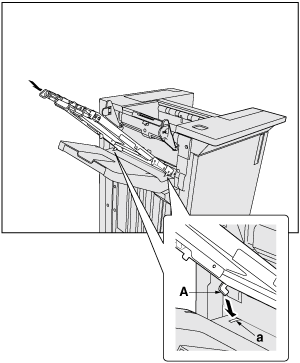

  2. Introduzca los soportes (A) de la unidad de bandeja de papel extralargo MK-740 o la unidad de refuerzo de la bandeja de salida para papel extralargo MK-740m (bandeja de extensión de salida) en las ranuras (a) de la bandeja principal.

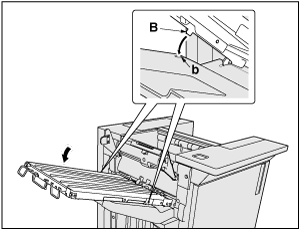

  3. Introduzca los soportes (B) de la unidad de bandeja de papel extralargo MK-740 o la unidad de refuerzo de la bandeja de salida para papel extralargo MK-740m (bandeja de extensión de salida) en las ranuras (a) de la bandeja principal mientras realiza el ajuste de forma manual.

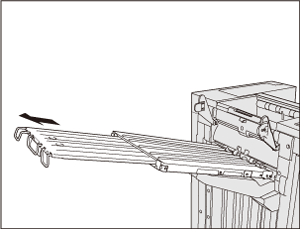

  4. Extienda la extensión de bandeja de la unidad de bandeja de papel extralargo MK-740 o la unidad de refuerzo de la bandeja de salida para papel extralargo MK-740m (bandeja de extensión de salida).

  5. Pulse Cerrar en el cuadro de diálogo.

    La bandeja principal se eleva y vuelve a la posición original.
