Carga de papel para pancartas en la unidad de gran capacidad LU-202XL o la unidad de gran capacidad LU-202XLm

Para utilizar un papel distinto al cargado en una bandeja, debe cambiar la configuración de papel de la unidad de gran capacidad en Configuración pap. de la pantalla UN.PRINC. o de la pantalla COPIAR.

Si se produce un error de alimentación de papel debido al tipo, el tamaño o el peso del papel, es posible mejorar la alimentación si se fijan las placas de peso suministradas con la máquina para la unidad del rodillo de recogida como se muestra a continuación. Cambie el número de placas de peso para afinar el ajuste. Si carga papel para pancartas de hasta 539 mm / 21,22" de largo en la unidad de gran capacidad LU-202XLm, comience fijando dos placas de peso y cambie después el número de placas para afinar el ajuste.

  1. Abra la puerta superior (izquierda) y la puerta superior (derecha).

    La plataforma inferior de la bandeja se desplaza hacia abajo de forma automática.

    AVISO

    • Si no está encendida la alimentación del cuerpo principal, la plataforma inferior de la bandeja no desciende. Asegúrese de encender el interruptor de alimentación secundario.

    Si desea cargar papel del mismo tamaño que el que había antes, vaya al paso 4.

    Para cargar un tamaño de papel distinto, vaya al paso 2.

  2. Ajuste las posiciones de la placa de guía lateral (izquierda) y de la placa de guía lateral (derecha).

    • explicación adicionalGire los cuatro mandos de fijación de las guías laterales de la placa de guía lateral (izquierda) y los dos mandos de fijación de las guías laterales de la placa de guía lateral (derecha) en sentido antihorario para aflojarlos.

    • explicación adicionalDesplace la placa de guía lateral (izquierda) y la placa de guía lateral (derecha) hasta una posición adecuada según el indicador de tamaño de papel que figura en la parte superior de cada placa de guía.

    • explicación adicionalGire los cuatro mandos de fijación de las guías laterales de la placa de guía lateral (izquierda) y los dos mandos de fijación de las guías laterales de la placa de guía lateral (derecha) en sentido horario para fijarlos.

    • explicación adicionalAl realizar el ajuste, compruebe que las posiciones de la placa de guía lateral (izquierda) y de la placa de guía lateral (derecha) no queden desalineadas.

  3. Ajuste la posición de la placa de guía posterior.

    • explicación adicionalMientras presiona la palanca de liberación del bloqueo de la guía posterior, desplace la placa de guía posterior hasta la posición señalada por el indicador de tamaño de papel de la plataforma inferior de la bandeja.

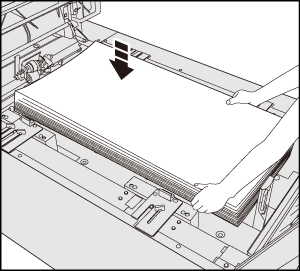

  4. Coloque papel con la cara de impresión hacia arriba.

  5. Pulse el botón de descenso de la plataforma inferior.

    AVISO

    • Si no está encendida la alimentación de la unidad principal, el botón de descenso de la plataforma inferior no funcionará. Asegúrese de encender el interruptor de alimentación secundario.

    • Se pueden cargar hasta 1000 hojas de papel extralargo normal y 500 hojas (128 g/m2) de papel estucado.

  6. Siga colocando papel en la bandeja.

    AVISO

    • Al cargar el papel, no supere el límite de nivel que indica la placa de guías laterales (Izquierda) de la bandeja.

    • Asegúrese de que la placa de guía posterior esté bien alineada con el papel cargado. Si el espacio que queda entre la placa de guía posterior y el papel es demasiado ancho o demasiado estrecho, podrían producirse atascos de papel o averías en la máquina.

    AVISO

    • Se pueden cargar hasta 2.500 hojas de tamaño A4 (papel normal, 80 g/m2), pero únicamente 1.000 hojas de tamaño extralargo (papel normal, 128 g/m2). Si la cantidad de hojas cargadas es excesiva, en el indicador de nivel de papel se muestra "" aunque la puerta superior (derecha) y la puerta inferior (izquierda) estén cerradas. Reduzca la cantidad de papel extra largo hasta que la parte superior de la pila coincida con la línea de la etiqueta estándar que figura en la placa de guía lateral (derecha) y que sirve para señalar el límite superior de papel extra largo.

  7. Cierre la puerta superior (derecha) y la puerta superior (izquierda).

    El indicador de nivel de papel en la bandeja cambia de a en la pantalla UN.PRINC. y en la pantalla COPIAR.
