Carga de papel en la unidad de gran capacidad LU-202XL o la unidad de gran capacidad LU-202XLm
Para utilizar un papel distinto al cargado en una bandeja, debe cambiar la configuración de papel de la unidad de gran capacidad en Configuración pap. de la pantalla UN.PRINC. o de la pantalla COPIAR.
Si también está instalada la unidad de alimentación de papel PF-707m, se recomienda introducir el papel estucado utilizando la unidad de alimentación de papel PF-707m.
Si se produce un error de alimentación de papel debido al tipo, el tamaño o el peso del papel, es posible mejorar la alimentación si se fijan las placas de peso suministradas con la máquina para la unidad del rodillo de recogida como se muestra a continuación. Cambie el número de placas de peso para afinar el ajuste. Si carga papel de 256 g/m2 / 68 lb Bond o más en la unidad de gran capacidad LU-202XLm, comience fijando dos placas de peso y cambie después el número de placas para afinar el ajuste.
Abra la puerta superior (izquierda) y la puerta superior (derecha).
La plataforma inferior de la bandeja se desplaza hacia abajo de forma automática.
AVISO
Si no está encendida la alimentación del cuerpo principal, la plataforma inferior de la bandeja no desciende. Asegúrese de encender el interruptor de alimentación secundario.
Si desea cargar papel del mismo tamaño que el que había antes, vaya al paso 4.
Para cargar un tamaño de papel distinto, vaya al paso 2.
Ajuste la posición de la placa de guía lateral (izquierda).

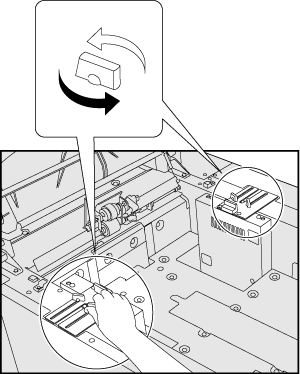

explicación adicionalGire los mandos de fijación de las guías laterales (4 piezas) de la placa de guías laterales (izquierda) hacia la izquierda para aflojarlos.

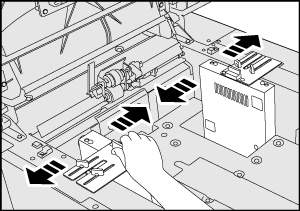

explicación adicionalDesplace las dos placas de guía laterales (izquierda) hasta una posición adecuada según la indicación de tamaño que figura en la parte superior de las placas de guía.

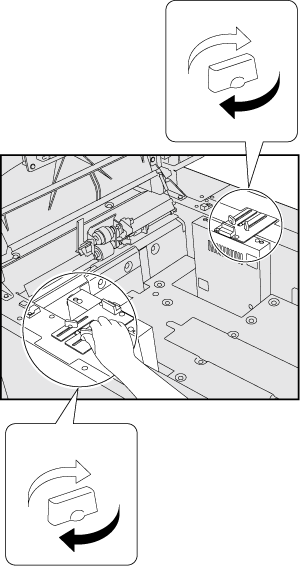

explicación adicionalGire los cuatro mandos de fijación de las guías laterales de la placa de guía lateral (izquierda) en sentido horario para fijar las guías.
Ajuste la posición de la placa de guía posterior.
explicación adicionalMientras presiona la palanca de liberación del bloqueo de la guía posterior, desplace la placa de guía posterior hasta la posición señalada por el indicador de tamaño de papel de la plataforma inferior de la bandeja.

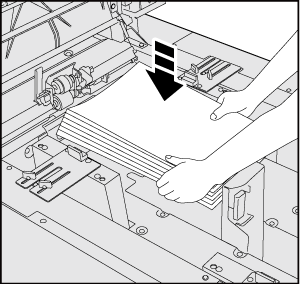

Coloque papel con la cara de impresión hacia arriba.
Pulse el botón de descenso de la plataforma inferior.
AVISO
Si no está encendida la alimentación de la unidad principal, el botón de descenso de la plataforma inferior no funcionará. Asegúrese de encender el interruptor de alimentación secundario.
Repita los pasos 4 y 5 hasta que la plataforma inferior de la bandeja ya no baje más.
AVISO

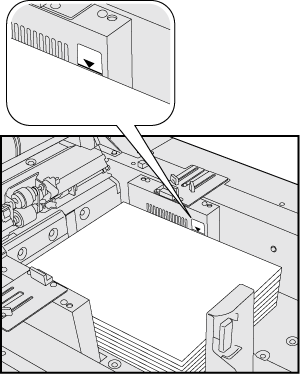

Al cargar el papel, no supere el límite de nivel que indica la placa de guías laterales (Izquierda) de la bandeja.
Asegúrese de que la placa de guía posterior esté bien alineada con el papel cargado. Si el espacio que queda entre la placa de guía posterior y el papel es demasiado ancho o demasiado estrecho, podrían producirse atascos de papel o averías en la máquina.

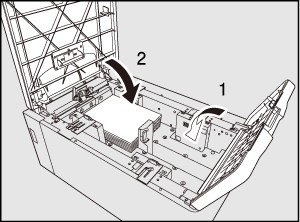

Cierre la puerta superior (derecha) y la puerta superior (izquierda).
El indicador de nivel de papel en la bandeja cambia de
a
en la pantalla UN.PRINC. y en la pantalla COPIAR.
