Calibrar por medio de la calibración G7

En la pantalla Gestor de calibración, haga clic en Ejecutar calibración G7.

• explicación adicionalSi no se visualiza la opción Ejecutar calibración G7 en la pantalla, haga clic en Mostrar Calibración G7 para visualizarla.

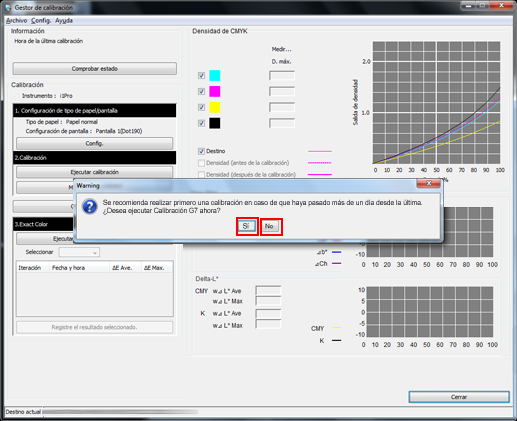

• explicación adicionalCuando transcurre más de un día después de la última calibración normal, se abre un cuadro de diálogo solicitando que ejecute la calibración normal.
   Haga clic en Sí para visualizar la pantalla que permite ejecutar la calibración G7.
   Haga clic en No para volver a la pantalla Gestor de calibración. Haga clic en Ejecutar calibración para ejecutar la calibración normal.

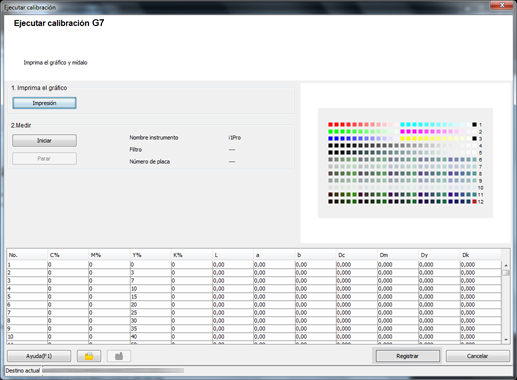

Se muestra la pantalla que permite ejecutar la calibración G7.

Haga clic en Impresión.

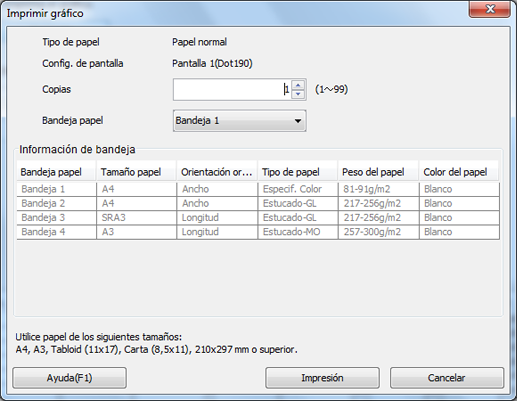

Aparece la pantalla Imprimir gráfico.

Defina las Copias y seleccione una Bandeja papel.

• explicación adicionalPara el número de copias, especifique un valor entre 1 y 99, incluido.

• explicación adicionalPara realizar la Calibración del motor, seleccione la casilla de verificación.

Haga clic en Impresión.

Se ejecuta la impresión del gráfico. Después de la impresión, la pantalla vuelve a la calibración G7.

Conecte el instrumento al ordenador y haga clic en Iniciar.

Haga clic en Aceptar en la pantalla Calibración del equipo de medición y siga las instrucciones.

Haga clic en Aceptar en la pantalla Calibración del equipo de medición y siga las instrucciones.

Se inicia la medición.

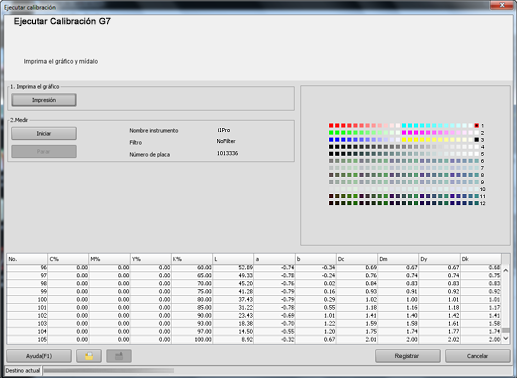

Cuando la medición finaliza, el resultado aparece en la lista y se muestran los patrones de color en el área de vista previa.

• explicación adicionalAparece una pantalla de operación del colorímetro. Siga las instrucciones de las ventanas siguientes.

• explicación adicionalSi mide una línea equivocada, aparece un mensaje de aviso. Puede seleccionar volverlo a intentar con la línea correcta o pasar a la siguiente línea.

• explicación adicionalPara detener la medición, haga clic en Parar.

• explicación adicionalUna vez obtenidos los datos de medición, la opción Aceptar está disponible.

• explicación adicionalAntes de la medición, los patrones se muestran en gris, pero después de la medición se muestran en color.

• explicación adicionalEl valor de cada muestra aparece en la lista de resultados de medición.

• explicación adicionalCuando se hace clic en un patrón de color en el área de vista previa, se selecciona la línea correspondiente en la lista de resultados de medición. Por otro lado, cuando se selecciona la línea en la lista de resultados de medición, el patrón de color correspondiente se selecciona en el área de vista previa.

• explicación adicionalSi es necesario, también puede hacer clic o guardar el resultado de medición en el disco local o cargar el resultado de medición guardado.

Haga clic en Registrar.

Se muestra un cuadro de diálogo de confirmación.

Haga clic en Aceptar.

• explicación adicionalLa tabla de calibración G7 está registrada en la ubicación representativa del grupo indicada en Configuración de grupo. Sin embargo, la configuración de grupo no está disponible si la unidad integrada Color Care IQ-501 está conectada a la máquina.
