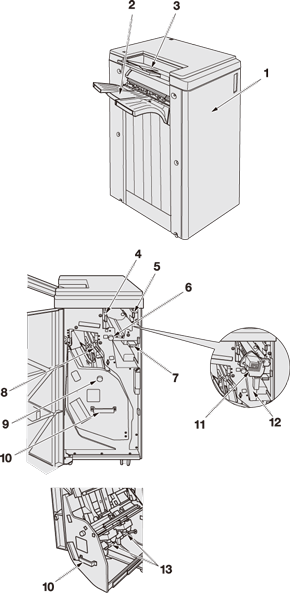

Unidad de acabado FS-531 (kit de perforación PK-512/kit de perforación PK-513)
N.º | Nombre | Descripción |
|---|---|---|
1 | Puerta frontal de unidad de acabado | Se abre para reponer las grapas, retirar el papel atascado y también para retirar los residuos de papel si la máquina tiene instalado el kit de perforación PK-512 o el kit de perforación PK-513. |
2 | Bandeja principal | Contiene los juegos impresos sin separación, con separación o grapados. |
3 | Bandeja secundaria | Contiene los juegos que se imprimen sin separación. |
4 | PalancaFN4 | Se abre hacia la derecha para retirar el papel atascado. |
5 | PalancaFN1 | Se abre hacia la izquierda para permitir la extracción del papel atascado. |
6 | MandoFN3 | Se gira para permitir la extracción del papel atascado. |
7 | PalancaFN2 | Se abre hacia abajo para eliminar el papel atascado. |
8 | PalancaFN5 | Se abre hacia abajo/izquierda para permitir la extracción del papel atascado. |
9 | MandoFN7 | Se gira para permitir la extracción del papel atascado. |
10 | AsaFN6 | Permite retirar la unidad para extraer el papel atascado en la unidad del apilador o para reponer grapas. |
11 | Kit de perforación PK-512/kit de perforación PK-513 (opcional) | Perfora orificios de archivado en las hojas impresas. |
12 | Depósito de residuos del kit de taladro (opcional) | Contiene el papel de desecho de la perforadora. |
13 | Cartucho de grapas | Se extrae para cargarlo con grapas. |
PRECAUCIÓN
NO coloque la mano encima de las hojas impresas para retirarlas de la bandeja principal.
De lo contrario, corre el riesgo de hacerse daño, por ejemplo, al subir la bandeja principal puede pillarse los dedos entre la máquina y la bandeja. Procure sostener el papel por las dos caras para retirarlo de la bandeja.
